深度解析 6GK1105-2AD00：如何实现 2 电口 +2 光口的高效数据转换？

描述

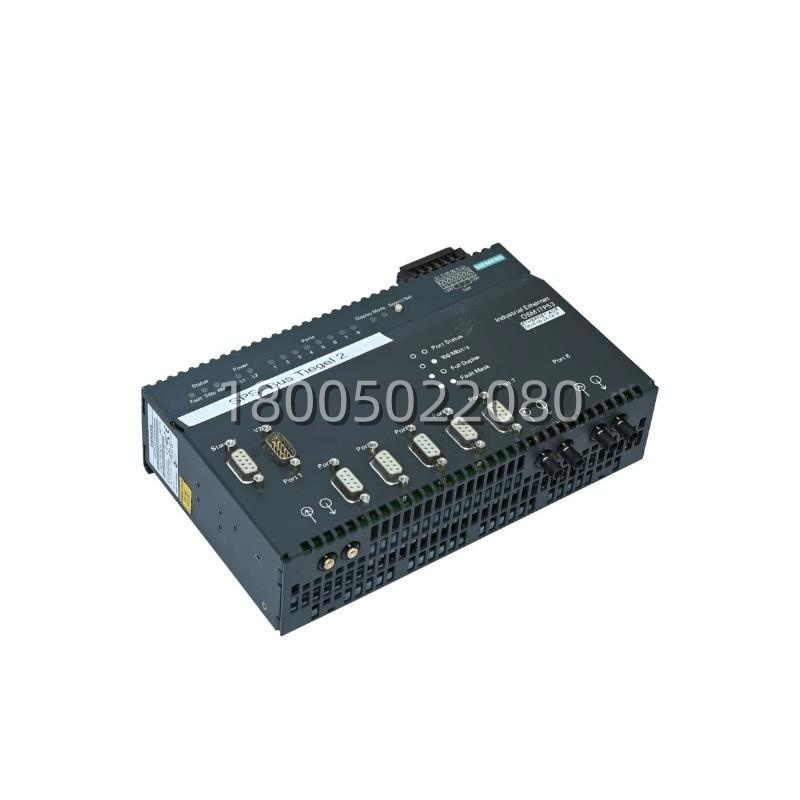

[6GK1105-2AD00] 产品概述

在工业自动化这片深不见底的江湖里，随着工厂规模的扩大和设备分布的分散，传统的铜缆通讯往往显得力不从心。距离一长信号就衰，电机一开干扰就来，这些问题让无数工程师头疼不已。而今天咱们要聊的这位狠角色——西门子 6GK1105-2AD00 (代号 OSM TP22)，正是解决这些痛点的“光速利器”。这可不是什么普通的家用交换机，它是西门子专门为工业以太网(Industrial Ethernet)设计的光学开关模块(Optical Switch Module)，属于 SIMATIC NET OSM (Optical Switch Module) 系列。

6GK1105-2AD00的核心使命就是“远”和“稳”。它利用光纤作为传输介质，彻底摆脱了铜缆的距离限制(从 100 米提升至数公里)和电磁干扰的束缚。在钢铁厂的高炉旁、发电厂的变压器室、或者跨越几个车间的长距离链路中，OSM TP22 能够确保数据包的零丢失、低延迟传输。它在网络里的定位，那就是“特种通讯员”般的存在，无论环境多么恶劣，都能保证指挥中心与现场设备的信息畅通无阻。

对于还在使用经典 S5/S7 系统或早期工业以太网架构的用户来说，6GK1105-2AD00不仅是维持网络运行的必需品，更是实现网络冗余的关键。通过其两个光口，它可以轻松接入光纤环网(Redundant Ring)，配合西门子的冗余管理协议(如 HiPER-Ring 的早期版本或专用冗余管理器)，在链路断裂时实现毫秒级切换，确保生产控制系统的连续性。它凭借卓越的抗干扰能力和长距离传输特性，在无数大型项目中证明了自个儿的实力，选对了它，您的工业网络就算上了双保险，稳得一批!

[6GK1105-2AD00] 技术规格

产品型号：6GK1105-2AD00 (OSM TP22)

制造商：Siemens (SIMATIC NET)

产品类型：工业以太网光学开关模块 / Optical Switch Module

所属系列：SIMATIC NET OSM (Optical Switch Module)

端口配置：

2 x RJ45 (10/100Base-TX, 自适应)

2 x BFOC (100Base-FX, 多模光纤)

传输速率：

电口：10 Mbps / 100 Mbps (Auto-sensing)

光口：100 Mbps (固定)

光纤接口类型：BFOC (Bayonet Fiber Optic Connector)

支持光纤类型：多模光纤 (Multimode), 50/125µm 或 62.5/125µm

最大传输距离：

50/125µm 光纤：约 2.6 km

62.5/125µm 光纤：约 2.0 km

(具体距离受光纤质量和接头损耗影响)

工作波长：850 nm (典型值)

供电电压：24V DC (允许范围通常为 19.2V – 28.8V)

功耗：典型值 < 5W

工作温度范围：0°C 至 60°C (部分工业级版本可达 -20°C 至 +60°C)

存储温度范围：-40°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (适合安装在控制柜内)

安装方式：标准 DIN 导轨安装 (35mm) 或 直接安装在 S5/S7 机架 (需适配器)

认证标准：CE, UL, CSA, FM (Class I Div 2)

主要特点和优势

说到6GK1105-2AD00的优势，那真是一箩筐都装不下。首先，这货的“抗干扰能力”简直是业界传说。工业现场充满了变频器、大功率电机和焊接设备产生的强电磁场，普通网线在这里简直就是“天线”，随时可能引入噪声导致通讯瘫痪。OSM TP22 采用光纤传输，光信号完全不受电磁干扰(EMI)和射频干扰(RFI)的影响，即使在高压变电站旁边也能稳定运行。这对于高 EMC 要求的环境 (High EMC Environments) 来说，绝对是“定海神针”，绝不含糊。

再者，它的“长距离传输”能力也是一绝。传统的以太网铜缆极限是 100 米，超过这个距离就得加中继器，不仅增加故障点还麻烦。6GK1105-2AD00 轻松将传输距离延伸至 2-3 公里，这意味着您可以直接用一根光纤连接相距甚远的两个车间或办公楼，无需中间设备。这种长链路支持 (Long-haul Connectivity) 大大简化了网络拓扑结构，降低了布线成本和维护难度。

灵活性方面，6GK1105-2AD00 也是没得挑。它拥有 2 个电口和 2 个光口，既可以作为终端设备连接 PLC 或 PC，也可以作为中间节点串联在光纤环网中。支持 10/100M 自适应，兼容新老设备。对于很多面临网络升级困境的老厂来说，它就是“扩容神器”。不需要更换现有的铜缆设备，只需在关键节点插入 OSM TP22.即可将骨干网升级为高速光纤，既保护了旧投资又提升了性能。

此外，该模块的坚固耐用性经过了时间的检验。金属外壳设计，良好的散热性能，能够承受工业现场的震动和温度变化。内置的 LED 诊断指示灯能清晰显示电源、链路状态和通讯活动，方便工程师快速排查故障。在长期连续运行 (Continuous Operation) 的考验下，它依然能保持低故障率，绝对是值得信赖的老伙计。
