深度解析 Siemens CP341 6ES7341-1CH02-0AE0 ：硬件握手与高波特率稳定传输技术

描述

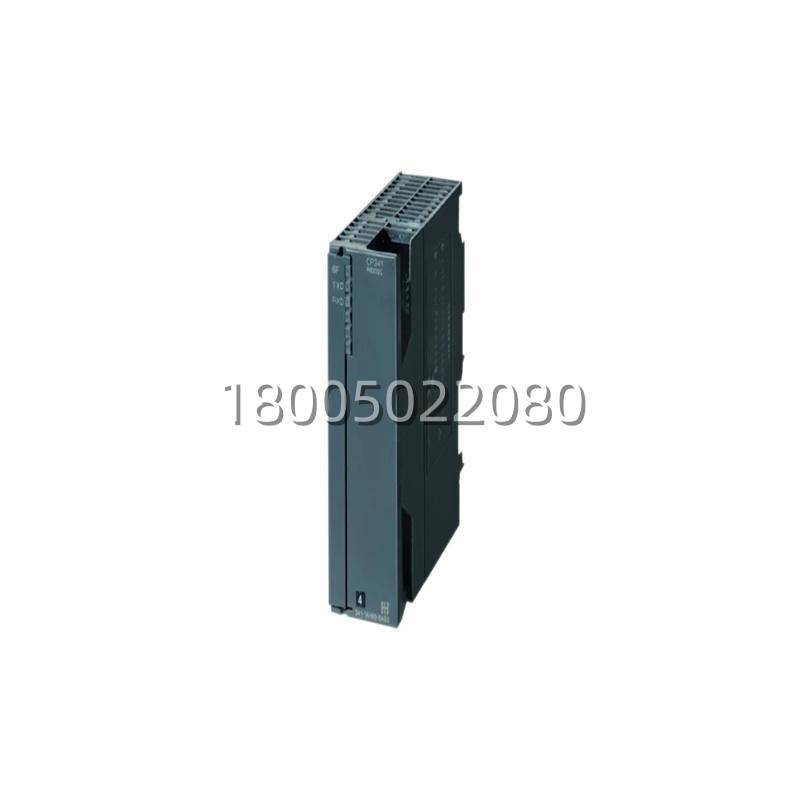

6ES7341-1CH02-0AE0 产品概述

在工业自动化的江湖里，PLC大脑再聪明，如果连不上外面的设备，那也是“光杆司令”。今天咱聊的这块 西门子 6ES7341-1CH02-0AE0 ，就是SIMATIC S7-300系列中一款极具战略意义的“通讯桥梁”。它不仅仅是一个简单的串口模块(Serial Interface Module)，更是一位精通多国语言(协议)的“翻译专家”。作为CP341系列中的RS485/422接口版本， 6ES7341-1CH02-0AE0 专为那些需要通过串行线路与第三方设备进行点对点(Point-to-Point, PtP)通讯的场合而生。

现在的工厂里，除了PLC，还有各式各样的“老外”：ABB的变频器、梅特勒的称重仪表、松下的扫码枪，甚至是几十年前的老式记录仪。它们大多只认串口，不懂以太网。这时候， 西门子 6ES7341-1CH02-0AE0 就派上大用场了。它内置了强大的通讯处理器，能够独立处理繁重的数据收发任务，不占用CPU过多的扫描周期。无论是基于字符的ASCII码，还是工业界通用的Modbus RTU，亦或是西门子自家的3964R协议， 6ES7341-1CH02-0AE0 都能游刃有余地处理。它让S7-300 PLC瞬间具备了与万物“对话”的能力，是系统集成商手中不可或缺的“联网神器”。

6ES7341-1CH02-0AE0 技术规格

产品型号： 6ES7341-1CH02-0AE0

制造商：西门子 (Siemens)

产品类型：通讯处理器 (Communication Processor)

所属系列：SIMATIC S7-300 (CP341)

接口类型：RS485/422 (电气隔离)

连接器：9针 Sub-D 母头

传输速率：300 bps 至 115.2 kbps (可参数化)

协议支持：3964R (含ACK/NDC), ASCII驱动器, Modbus RTU (主/从)

数据位长度：5. 6. 7. 8位 (可配)

停止位：1. 1.5. 2位 (可配)

校验方式：无, 奇校验, 偶校验

缓冲区大小：发送/接收各4KB

硬件握手：支持 (RTS/CTS, DTR/DSR)

软件握手：支持 (XON/XOFF)

隔离电压：500V AC (接口对背板)

工作模式：半双工/全双工 (取决于接线)

安装方式：DIN导轨安装 (配套前连接器)

防护等级：IP20

工作温度范围：-25°C 至 +60°C

尺寸规格：40mm x 125mm x 115mm (宽x高x深)

重量：约170g

主要特点和优势

说到 西门子 6ES7341-1CH02-0AE0 的厉害之处，首推它的“协议兼容性”和“独立处理能力”。很多低端串口模块只是简单透传数据，把校验、重发这些脏活累活全甩给CPU，一旦通讯量大，PLC就容易卡顿。但 6ES7341-1CH02-0AE0 不同，它板载了专用的通讯固件和缓冲区，能够独立完成帧检查、超时监控、重发机制等复杂逻辑。特别是对于3964R协议，它原生支持自动重发和确认机制，确保数据传输的绝对可靠。对于Modbus RTU，虽然需要加载额外的驱动程序(Driver)，但其稳定的底层硬件保证了在高干扰环境下也能保持长连接不断线。

再看它的物理层适应性， 6ES7341-1CH02-0AE0 提供了标准的RS485/422接口，支持长达1200米的通讯距离(在低波特率下)，完美覆盖大型车间的分布式设备连接。它支持全硬件握手(Hardware Handshaking)，通过RTS/CTS信号流控制，有效防止数据丢失，这对于那些反应慢吞吞的老式仪表来说简直是救星。此外，其电气隔离设计将现场侧的浪涌和共模干扰彻底挡在CPU门外，保护了核心控制系统的安全。这种“皮实耐用”的特性，让 6ES7341-1CH02-0AE0 在冶金、造纸、物流分拣等恶劣环境中成为了首选通讯方案。

易用性方面，配合STEP 7软件和专用的参数赋值工具(Parameter Assignment Tool)，工程师可以像搭积木一样配置通讯参数，无需编写复杂的底层代码。西门子公司还提供了丰富的标准功能块(FBs)，调用即可实现数据收发，极大地缩短了项目开发周期 (Time to Market)。无论是构建一个简单的主从站网络，还是实现与上位机(SCADA)的数据交换， 西门子 6ES7341-1CH02-0AE0 都能凭借其卓越的稳定性和灵活性，成为您自动化系统中沟通内外的“黄金通道”，让数据流动从未如此顺畅。
