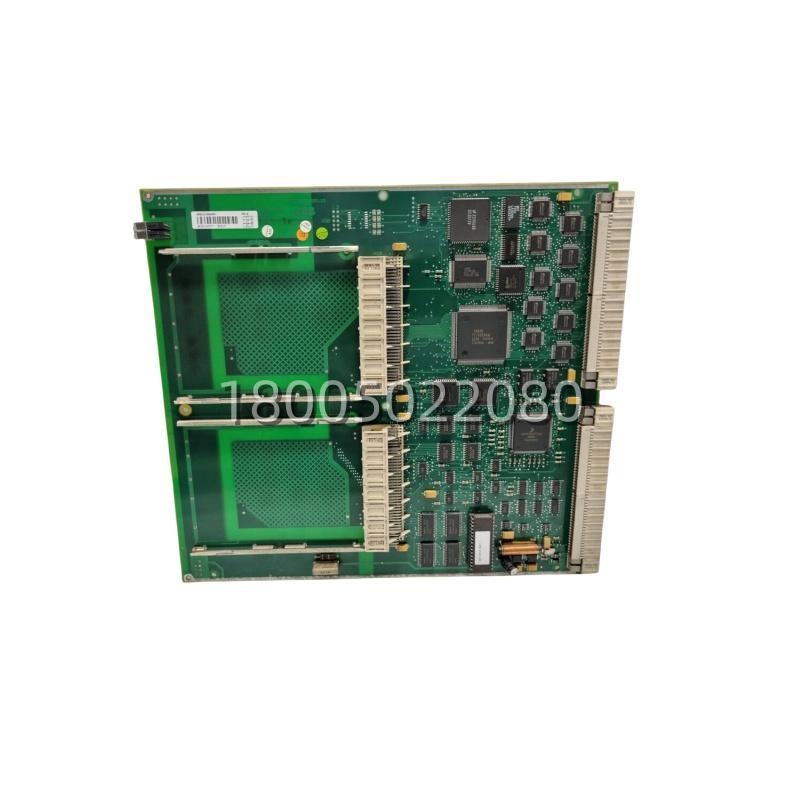

深度解析ABB SC510载板：AC800M控制器机架扩展与背板 - 图片 2

深度解析ABB SC510载板：AC800M控制器机架扩展与背板

ABB SC510 子模块载板 (3BSE003832R1)：在AC800M控制站的机架里，它就是那个承载一切的“母板”！这块坚固的金属底板，自身不带CPU，但提供了标准的插槽和电气背板。它的任务就是为PM8xx系列CPU模块、CI通信模块、各类I/O模块、电源模块提供一个稳固的家，并实现它们之间的高速可靠通信。是构建模块化、可扩展AC800M控制站的绝对基石！
核心功能：模块化扩展基板，提供机械支撑与电气背板
兼容模块：PM860/PM861/PM864等CPU，CI系列通信模块
扩展能力：提供标准子模块插槽
安装方式：标准DIN导轨安装或面板安装
工作温度：0°C 至 +60°C (与所装模块匹配)
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB SC510 子模块载板 (3BSE003832R1) 概述
玩ABB AC800M的兄弟都知道，这套系统的灵魂在于其极致的模块化和灵活性。而实现这种模块化的物理与电气核心，就是这块ABB SC510 子模块载板 (零件号 3BSE003832R1)。您千万别把它看成一块简单的“铁板”或“支架”，它是整个本地控制站的“中枢神经系统骨架”和“数据高速公路路基”。
它的定位非常清晰：一个没有集成CPU的、纯粹的扩展平台。标准配置的AC800M控制器（如PM861等）是将CPU和几个基本I/O插槽集成在一个紧凑单元里。但当您的项目需要更强大的处理能力（冗余CPU）、更多的本地通信接口（多个Profibus、以太网）、或特殊的本地功能模块时，标准单元就不够用了。这时，SC510​ 闪亮登场。它提供了一个标准化的、坚固的金属底板，上面集成了高可靠性的多层印刷电路背板。这块背板提供了电源总线（为所有插入的子模块分配电力）和高速并行数据总线（实现CPU与各子模块之间的毫秒级数据交换）。您可以像搭积木一样，在SC510​ 的插槽上安装高性能CPU模块（如PM864）、多种通信接口模块（CI854 for Profibus, CI871 for Ethernet）、甚至额外的I/O处理器模块。它使得您可以构建从简单到极其复杂的本地控制站，而所有模块都通过SC510​ 背板紧密耦合，性能无损，远超通过通信网络连接的远程I/O。因此，SC510​ 是实现高性能、高集成度AC800M解决方案的基础硬件平台。
