6ES7223-1GL32-0XB0 技术规格

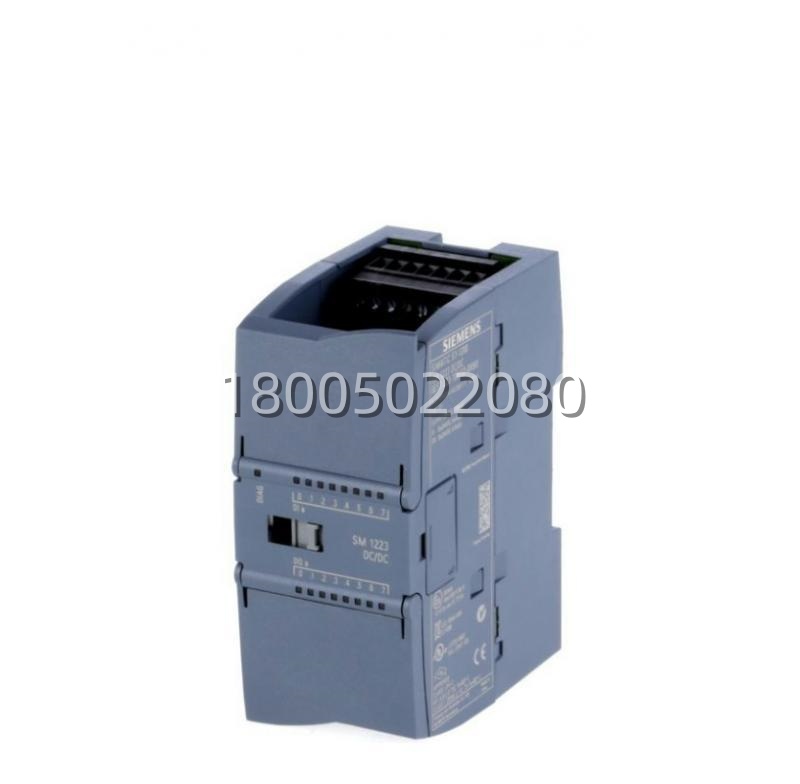

产品型号：6ES7223-1GL32-0XB0

制造商：Siemens (西门子)

产品名称：数字量输入/输出模块 (Digital I/O Module)

具体型号代码：SM 1223. 8DI 24V DC / 8DQ Relay

所属系列：SIMATIC S7-1200

用途：扩展S7-1200 CPU的数字量输入和输出点数

输入通道数量：8个独立通道

输入类型：干接点 / 接近开关 (BERO) / 24V DC 信号

输入电压：24V DC (20.4V – 28.8V)

输入逻辑 “1”：15V – 28.8V

输入逻辑 “0”：-3V – +5V

输入电流：典型值 4mA @ 24V

输入响应时间：可组态 (0.5ms, 2ms, 4ms, 8ms, 16ms, 32ms)

输出通道数量：8个独立通道 (8路继电器)

输出类型：机电式继电器 (常开/常闭/公共端 SPDT)

额定负载电压：最高 250V AC 或 30V DC

额定负载电流：5A (电阻负载), 2A (感性负载)

触点寿命：机械寿命 > 1000万次; 电气寿命约 10万次 (@ 额定负载)

最小负载：5V / 10mA (用于保证接触可靠性)

隔离电压：

输入与逻辑之间：500V AC

输出与逻辑之间：2000V AC (加强隔离)

通道间隔离：无 (8个输出分为几组公共端，组内不隔离，组间隔离，具体见手册)

功耗：典型值 2W (内部电路) + 负载功耗

尺寸：45 x 100 x 81 mm (宽x高x深)

重量：约 150g

工作环境温度：-20°C 至 +60°C (水平安装)

防护等级：IP20

认证标准：CE, UL, cULus, FM, ATEX (Zone 2)

生命周期状态：活跃 (Active)，现行主流产品

6ES7223-1GL32-0XB0 产品概述

在SIMATIC S7-1200自动化系统中，当需要同时扩展输入和输出点数，且负载类型复杂(既有直流又有交流，或电流较大)时，6ES7223-1GL32-0XB0 (SM 1223 8DI/8DO Relay) 是最理想的选择。它将8路高灵敏度数字输入和8路大功率继电器输出集成在一个仅45mm宽的紧凑模块中，极大地节省了电柜空间。

这款 6ES7223-1GL32-0XB0 的输入部分与SM 1221类似，支持24V DC的漏型/源型接线，具备可调滤波功能，能精准捕捉现场信号。其核心优势在于输出部分：采用了高品质的 机电式继电器。这意味着它不仅能切换直流负载(如电磁阀、直流灯)，更能直接切换 交流负载(如交流接触器线圈、交流电机、加热器)，电压范围宽达24V-250V AC。单点 5A 的驱动能力，使其能直接驱动大多数中小型负载，省去了大量中间继电器，简化了布线，降低了故障率。此外，继电器输出提供了电气上的完全隔离(常开/常闭可选)，在需要安全切断或信号转换的场合非常有用。无论是简单的启停控制，还是复杂的逻辑互锁，6ES7223-1GL32-0XB0 都能胜任。

主要特点和优势

说到 6ES7223-1GL32-0XB0 的优势，那可真得好好唠唠。首先就是它的“交直流通吃与大电流”。很多晶体管输出模块只能接直流，且电流小(0.5A)，接交流负载必须加中间继电器，既占地方又增加成本。而 6ES7223-1GL32-0XB0 的继电器输出直接支持250V AC和30V DC，电流高达5A，一个模块就能直接驱动8个交流接触器，省下的中间继电器钱和接线工时可不是小数目!

再者，这模块的“灵活性与安全性”令人放心。继电器触点提供了物理隔离，输出回路与PLC内部电路完全分开，即使负载侧发生短路或高压窜入，也不会损坏PLC CPU。而且继电器有常开(NO)和常闭(NC)触点，可以根据安全需求灵活接线(例如急停回路通常用常闭点)。输入端的可调滤波器又能有效消除信号抖动，确保在恶劣电磁环境下不误动作。

还有不得不提的“紧凑与高效”。在一个模块上同时解决了8入8出的问题，宽度仅45mm，对于空间紧张的控制柜来说简直是救星。安装时，通过背板总线直接从CPU取电(内部逻辑电)，无需额外给模块供电(但负载电源需外接)。配合TIA Portal软件，参数在线修改，诊断信息一目了然，让调试和维护变得异常简单。
