现货供应 西门子 6ES5942-7UF15 处理器模块 稳定可靠

描述

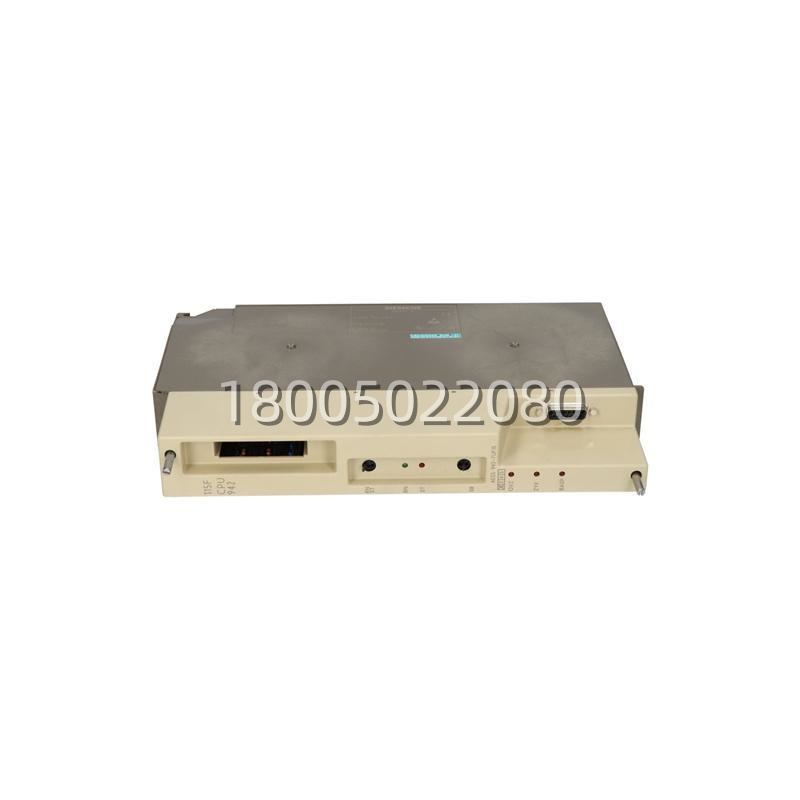

6ES5942-7UF15 产品概述

在自动化控制的江湖里，当控制任务变得复杂，点位增多，逻辑运算量加大时，普通的CPU可能就有点“力不从心”了。这时候，就需要请出西门子 6ES5942-7UF15 这位“大力士”。它是Simatic S5-115U家族中的CPU 942型号，定位高于CPU 941.属于中高端的标准型处理器。

这块 6ES5942-7UF15 在整个自动化架构里扮演着“核心指挥官”的角色。它不仅负责执行用户编写的STEP 5程序，还管理着大量的定时器、计数器、数据块(DB)和功能块(FB)。其显著特点是拥有较大的工作存储器(通常为64KB或更高，具体视后缀而定)，能够容纳更复杂的控制算法和更多的过程数据。同时，它具备强大的通信能力，可以通过IM304/IM308接口模块轻松连接多个扩展机架或ET200分布式I/O站，构建大规模的分布式控制系统。对于化工、冶金、电力等行业的中型控制系统，6ES5942-7UF15 是当之无愧的主力军，性能稳健，久经考验。

6ES5942-7UF15 技术规格

产品型号：6ES5942-7UF15

制造商：西门子 (Siemens)

产品类型：标准型CPU处理器 (CPU 942)

所属系列：Simatic S5-115U

安装位置：S5-115U 中央机架 (Central Rack, 8 slots)

工作存储器:

容量：典型值 64KB (用户程序 + 数据)，具体需参考手册确认后缀差异

保持性：部分区域可通过电池保持，或配合EPROM卡实现永久存储

执行速度：典型指令执行时间约 0.8 – 1.2 ms/k (千条指令)，支持浮点运算(取决于具体固件版本)

通信接口:

集成 MPI 或 Profibus-DP 接口 (视具体子版本，通常支持通过CP模块扩展更多通信协议)

支持通过IM304 (本地扩展) 和 IM308 (Profibus-DP/远程扩展) 连接最多 3-4 个扩展机架

操作系统: 需配合专用的操作系统EPROM (如 6ES5816-1AA21 或兼容版本) 使用

电源需求:

输入电压：5V DC (由S5-115U机架背板总线供电，无需外部独立供电，但机架需配电源模块)

功耗：典型值 5W – 8W

时钟存储器: 内置实时时钟 (RTC)，需电池备份 (通常使用6ES5998-0SF01等电池模块)

工作温度：0°C 至 60°C

存储温度：-25°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

认证：CE, UL

(注：具体的存储器容量、指令执行时间及支持的通信协议细节需参考官方《SIMATIC S5-115U CPU 942》手册，不同生产批次或后缀可能有细微差异)

主要特点和优势

说起 6ES5942-7UF15 的好处，那可真得好好唠唠。首先，这模块的“高性能”是一大亮点。相比低端的941系列，942拥有更大的内存和更快的处理速度，能够处理更复杂的数学运算(包括浮点数运算)和更庞大的程序块。这意味着它可以胜任更高级的控制任务，如PID调节、复杂联锁逻辑、数据采集与处理等，而不会出现扫描周期过长导致控制滞后的问题。

再者，6ES5942-7UF15 的“扩展能力”也是没谁了。S5-115U平台的精髓就在于其灵活的扩展性，而CPU 942正是发挥这一优势的核心。它能轻松驱动多个扩展机架，将I/O点数扩展到几百甚至上千点，同时保持稳定的通信性能。无论是通过IM304进行本地机柜扩展，还是通过IM308连接远程ET200站，它都能游刃有余。这种能力使得单个CPU就能控制整条生产线或整个车间，大大简化了系统架构。

还有不得不提的一点，就是这货的“成熟稳定”。CPU 942系列在工业现场应用了几十年，经历了各种恶劣环境的考验，其稳定性和可靠性早已深入人心。它的故障率极低，抗干扰能力强，即使在电网波动大、电磁环境复杂的工厂里也能常年稳定运行。对于维护人员来说，这种“皮实耐用”的特性就是最大的省心，不用天天盯着它怕出故障。
