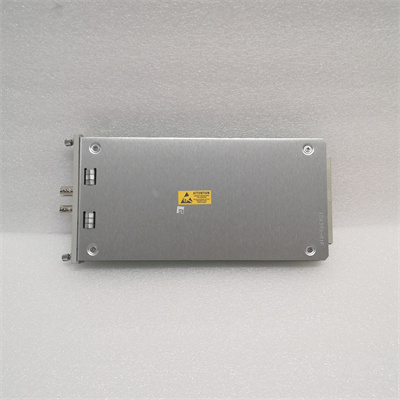

BENTLY 3500/25 125792-01 产品概述

在旋转机械的江湖里，光知道振动大不大还不够，您得知道振动是啥时候发生的、跟转子的位置有啥关系。BENTLY3500/25125792-01** 作为本特利内华达3500系列的增强型键相器(Enhanced Keyphasor)模块，就是专门干这个活的“计时员”和“定位仪”。它接收来自轴上键槽、齿轮或反光标记的每转一次(或多次)的脉冲信号，把它变成标准的数字信号，发给机架里的其他监测模块(比如3500/42位移卡、3500/53振动卡)。有了这个信号，系统才能算出振动的相位角，才能区分是不平衡还是不对中，才能做精准的动平衡。

这模块可不是老款键相器的简单复制，BENTLY3500/25125792-01是“增强版”，处理能力更强，抗干扰能力更牛。它能处理从极低转速到超高转速的各种信号，哪怕信号有点畸变或者噪声大，它也能通过内部的施密特触发器和滤波电路，整出干干净净的方波脉冲。对于搞大型汽轮机、压缩机、风机维护的老师傅来说，BENTLY 3500/25 125792-01 那就是手里的“定海神针”，没它，所有的矢量分析都得抓瞎，动平衡更是无从谈起。而且它完全向下兼容老款3500/25.升级替换毫无压力，插上就能用，省心又省力。

BENTLY 3500/25 125792-01 技术规格

产品型号：3500/25 (P/N: 125792-01)

制造商：Bently Nevada (贝克休斯)

产品类型：增强型键相器模块 (Enhanced Keyphasor Module)

通道数：2个独立通道

输入类型：电涡流传感器 (Negative Logic) 或 磁电传感器 (AC Sine Wave)

输入阻抗：> 10 kΩ (电涡流) / > 1 kΩ (磁电)

频率响应：1 Hz 至 20.000 Hz (取决于传感器类型)

最小输入幅值：

电涡流：> 2 Vpp (推荐)

磁电：> 2 Vpp @ 最低转速

最大输入电压：±50 V (瞬态保护)

传感器供电：+24 VDC (恒流源，仅用于电涡流传感器，每通道可选)

输出信号：TTL/CMOS 兼容 (0V / +5V)，驱动能力 24 mA

工作温度：-20°C 到 +65°C (-4°F 到 +149°F)

认证：CE, CSA, ATEX, IECEx

安装尺寸：3500系列半高模块宽度

主要特点和优势

说起BENTLY3500/25125792-01的优势，首先得提它那强大的信号适应能力。工厂现场工况复杂，有时候传感器装得远点信号就弱了，或者电磁干扰大信号全是毛刺。老款模块可能这就识别不了了，但BENTLY 3500/25 125792-01 内置了智能阈值检测和自适应滤波，能自动跟踪信号幅值变化，稳稳地提取出键相脉冲。哪怕是低速盘车时的微弱信号，它也能敏锐捕捉，确保从零转速开始就有准确的相位参考。

再一个就是它的灵活性。这模块两个通道完全独立，您可以一个接电涡流探头测轴上的键槽，另一个接磁电传感器测齿轮转速，互不干扰。每个通道的参数(如触发极性、滤波频率)都能通过3500组态软件单独设置。这种设计让您在一台机架上能同时监测多个不同来源的转速和相位信号，特别适合那些有多根转子或者复杂传动链的大型机组。而且，它提供的数字输出信号可以直接送给PLC、DCS或者外部的故障诊断仪，扩展性极强。

还有啊，这模块的可靠性也是没得说。作为3500系统的核心组件之一，BENTLY3500/25125792-01采用了工业级元器件和严格的制造工艺，能在高温、高湿、强震动的环境下长期稳定运行。它的自诊断功能会实时监测输入回路的状态，一旦传感器断线或短路，立马报警提示，不用等机器出了大事才发现。配合3500系统的热插拔特性，您可以在不停机的情况下更换故障模块，这对于那些连续生产不能停的装置来说，价值不可估量。总之，BENTLY 3500/25 125792-01 就是用实力诠释了什么叫“精准可靠”，在旋转机械监测领域，它就是您最值得信赖的相位管家。
