产品概述

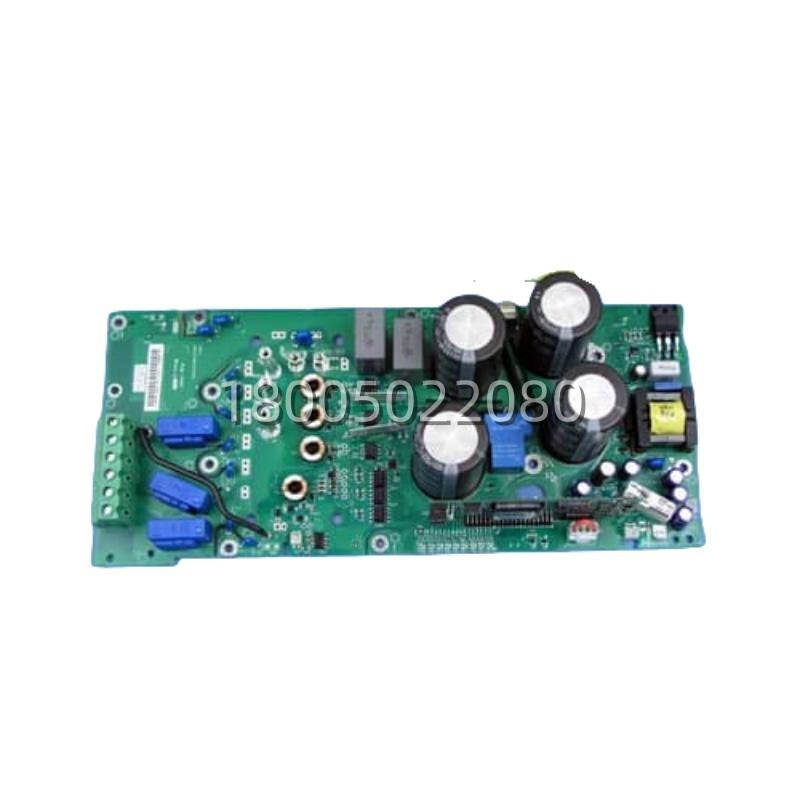

在ABB ACS800这个大系列里，RINT5311C 可不是一块普通的电路板，它是连接上层“大脑”（控制板，如RMIO、RDCU）和下层“肌肉”（IGBT功率模块）的绝对核心——驱动接口板。你可以把它想象成一位极其专业的“传令官”兼“保镖”。它的核心任务有两个：第一，接收来自控制板发来的低压控制信号和PWM（脉宽调制）指令；第二，将这些信号进行隔离、放大和分配，生成足够功率和精度的驱动脉冲，去安全、可靠地打开和关断每一个IGBT（绝缘栅双极型晶体管）功率开关。
具体来说，ABB RINT5311C 驱动板通常安装在变频器的驱动单元内，通过光纤与控制板通信（这是为了极高的抗干扰性），并通过厚实的扁铜排或驱动线直接连接到IGBT模块的门极。它内部集成了多路独立的驱动通道、隔离电源、短路检测电路和保护逻辑。一旦检测到IGBT回路有直通短路、过流或驱动电源异常，RINT5311C 会以微秒级的速度动作，立即封锁所有驱动脉冲并上报故障，从而保护价值不菲的IGBT模块不被烧毁。可以说，RINT5311C 的性能和稳定性，直接决定了整个ACS800变频器功率部分的输出性能和安全等级。
技术规格
产品型号：RINT5311C
制造商：ABB
产品类型：驱动接口板 (Drive Interface Board)
适用变频器系列：ACS800 多传动柜机 (如-04， -11， -17框架等)
核心功能：IGBT门极驱动， PWM信号隔离与分配
通信接口：光纤接口 (与上级控制板通信)
驱动通道：多通道 (具体数量取决于所配功率模块相数)
供电电压：通常为+15V和-5V至-8V (由配套的辅助电源板，如SNAT 618xxxC提供)
保护功能：IGBT短路检测 (DESAT)， 驱动电源监控， 光纤链路监控
工作温度：0°C 至 +70°C (建议长期运行低于60°C)
物理接口：光纤接头， 驱动信号输出插座， 电源输入插座， 状态指示LED
安装方式：通过螺丝固定于驱动单元底板上
