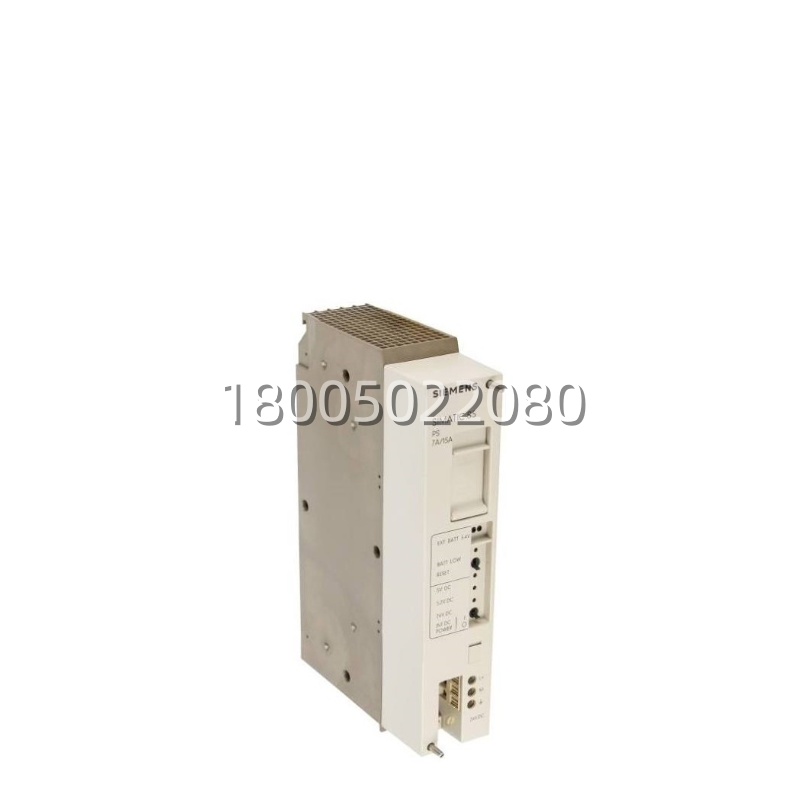

6ES5951-7ND31 产品概述
在任何自动化系统中，稳定的电源是系统正常运行的先决条件。西门子 6ES5951-7ND31 是SIMATIC S5-115U/H系列中型可编程控制器专用的直流电源模块。它不仅仅是一个简单的变压器，而是一个高精度的DC/DC开关电源单元，负责将工业现场标准的24V直流电压转换为PLC内部芯片和I/O模块所需的纯净、稳定的5V直流电压，同时提供额外的24V输出用于驱动现场设备。
这款 西门子 6ES5951-7ND31 设计用于安装在S5-115U的中央机架或扩展机架中(通常占据最左侧的第一个槽位)。它通过背板总线向机架内的所有模块(CPU、I/O、通讯处理器等)提供5V DC逻辑电源。值得注意的是，该型号(后缀ND31)通常被标识为无内置缓冲电池的版本，这意味着在输入电源完全中断时，它无法像某些带电池的版本那样维持RAM数据长时间不丢失(需依赖外部电池模块或CPU自带的保持电容)。其内部集成了完善的保护电路，包括过压保护、欠压保护、过流保护和短路保护，确保在电网波动或负载突变时，系统不会因电源问题而停机或损坏。对于运行在24V直流供电环境下的工厂来说，西门子 6ES5951-7ND31 是保障控制系统“血液”畅通无阻的关键防线。
6ES5951-7ND31 技术规格
产品型号：6ES5951-7ND31
制造商：西门子 (Siemens)
产品类型：电源模块 (Power Supply Module)
所属系列：SIMATIC S5 (S5-115U/H专用)
输入电压：
直流 (DC): 24V (允许范围通常为 20.4V – 28.8V)
输入电流：取决于负载，典型满载输入电流约 6A – 8A @ 24V
输出电压：
输出1 (背板): 5V DC ± 5% (最大电流约 7A)
输出2 (辅助): 24V DC ± 5% (最大电流约 15A，用于传感器/负载，具体分配受总功率限制)
额定功率：总输出功率约 100W – 150W (5V为主，24V为辅，总和受限)
效率：> 85% (典型值)
缓冲时间：由于无内置电池，缓冲时间极短(仅靠内部电容，通常<20ms)，断电后RAM数据需靠外部电池或超级电容保持
指示灯：
5V OK (绿色): 5V输出正常
24V OK (绿色): 24V输出正常
Fault (红色): 电源故障 (过压/过流/过热)
保护功能：过压保护 (OVP), 过流保护 (OCP), 短路保护 (SCP), 过热保护 (OTP)
工作温度：0°C 至 60°C (降额使用可达 70°C)
存储温度：-25°C 至 70°C
防护等级：IP20 (安装于机柜内)
尺寸 (宽x高x深): 约 50mm x 290mm x 220mm (标准S5-115U模块尺寸，占1个槽位)
重量：约 1.6 kg
认证标准：CE, UL, CSA, VDE
特殊说明：无内置缓冲电池 (No buffered battery)，需配合外部电池模块使用以延长数据保持时间。
主要特点和优势
西门子 6ES5951-7ND31 的最大特点就是“直流输入适应”和“高电流输出”。在那些已经拥有稳定24V直流配电系统的工厂(如使用大型直流屏的电厂、变电站或某些化工装置)，直接使用此模块可以省去AC/DC转换环节，提高系统整体效率并减少发热。其5V输出高达7A，24V输出高达15A的能力，使其能够驱动装满I/O模块的大型机架，满足中型控制系统的苛刻需求。
另一个显著优势是它的“隔离性”和“安全性”。输入端与输出端之间采用了高强度的电气隔离，能有效防止现场侧的浪涌、地环路干扰窜入PLC低压侧，保护昂贵的CPU和I/O模块免受损坏。同时，多重保护机制确保了即使在输出端发生短路或严重过载时，电源模块自身也不会烧毁，只会进入保护状态，故障排除后自动或手动恢复，大大提高了系统的可维护性。
此外，西门子 6ES5951-7ND31 的散热设计也非常优秀。采用自然冷却或优化的风道设计，能在高温环境下长期满负荷运行而不降额过多。其坚固的金属外壳和高质量的元器件选型，使其平均无故障时间(MTBF)极长。虽然它不带内置电池，但这反而使得模块结构更简单、可靠性更高(少了电池漏液风险)，用户可以根据实际需求灵活配置外部电池盒或超级电容模块。总的来说，西门子 6ES5951-7ND31 是工业直流电源领域的经典之作，是用可靠电力守护自动化系统的忠诚卫士。
