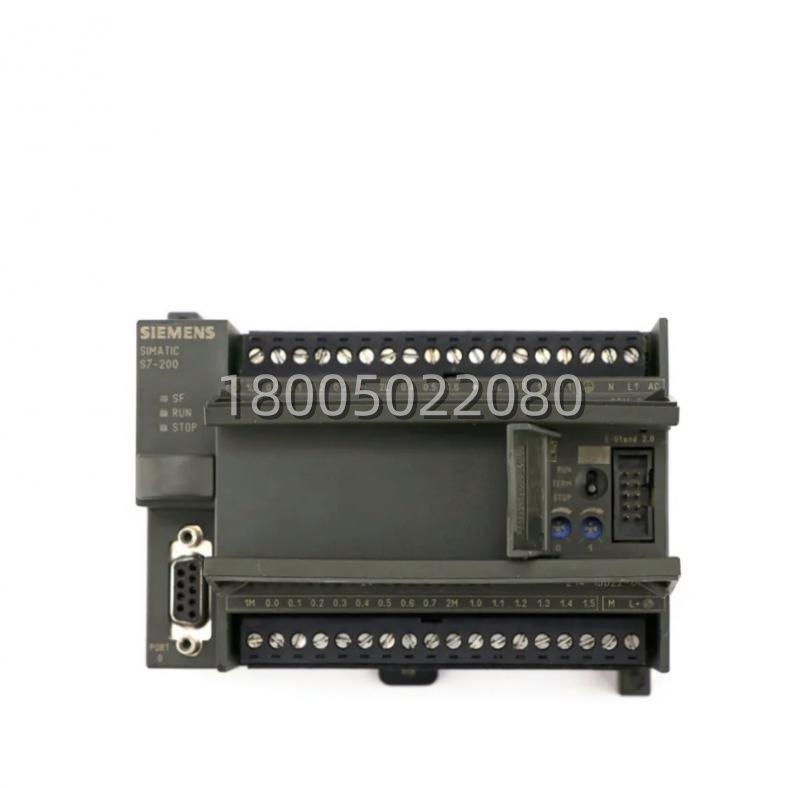

6ES7214-1BD22-0XB0 技术规格
产品型号：6ES7214-1BD22-0XB0
制造商：西门子 (Siemens)
产品名称：SIMATIC S7-200. CPU 224
版本类型：标准型 (Standard)，继电器输出版
所属系列：SIMATIC S7-200 (已停产，由S7-200 SMART/S7-1200替代)
电源电压：
额定值：24V DC
允许范围：20.4V – 28.8V DC
输入特性：
数量：14路数字量输入 (DI)
类型：漏型/源型 (Sink/Source) 可选
电压：24V DC
输入电流：典型值 4mA @ 24V
响应时间：0.2ms (输入滤波可设)
输出特性：
数量：10路数字量输出 (DO)
类型：继电器输出 (Relay)
负载电压：5V – 30V DC 或 5V – 250V AC
最大电流：2A / 点 (电阻负载)，2A / 公共端
切换频率：机械寿命极高，电气寿命约10万次 (取决于负载)
隔离：继电器线圈与触点间光电隔离
存储器：
用户程序存储：8 KB (EEPROM，永久保存)
数据存储：2 KB (EEPROM)
掉电保持：内置超级电容，典型保持时间190小时 (可选电池卡延长至200天)
执行速度：
布尔指令：0.22 μs / 指令
字指令：约 1.2 μs / 指令
通信接口：
端口0：RS485 (PPI/MPI/自由口模式)，支持多主站网络
波特率：9.6k, 19.2k, 187.5k bps (PPI); 最高115.2k bps (自由口)
扩展能力：
最大扩展模块数：7个 (可连接数字量、模拟量、位置控制、通信等模块)
I/O映像区：最大256 DI / 256 DO (含扩展)
特殊功能：
高速计数器 (HSC)：6路 (单相/双相，最高30kHz)
脉冲输出 (PTO/PWM)：2路 (最高20kHz)，支持步进/伺服控制
模拟电位器：2个 (用于调节参数)
实时时钟 (RTC)：内置 (部分固件版本支持，或通过电池卡扩展)
工作温度：0°C 至 +55°C (水平安装), 0°C 至 +45°C (垂直安装)
防护等级：IP20 (模块本身)
安装方式：DIN导轨安装 或 螺钉固定
尺寸 (W x H x D)：120.5 mm x 80 mm x 62 mm
生命周期状态：End of Life(已停产)。西门子已于2010年代中期停止生产S7-200系列，推荐替代型号为 CPU 224 CN (S7-200 SMART系列) 或 CPU 1214C (S7-1200系列)。注意：市场上流通的多为库存新品、翻新件或拆机件，采购需谨慎甄别。
6ES7214-1BD22-0XB0 产品概述
在自动化发展的长河中，西门子 6ES7214-1BD22-0XB0 (CPU 224) 绝对是一座丰碑。作为S7-200系列中最受欢迎的型号之一，它以小巧的体积、强大的功能和极高的性价比，征服了全球无数工程师的心。这款 DC/DC/RELAY 版本的CPU 224.特别适合那些需要控制交流负载(如接触器、电磁阀、指示灯)或电压等级不一的混合负载场合。
这 6ES7214-1BD22-0XB0 的核心价值在于它的“全能性”和“皮实耐用”。14入10出的配置，对于大多数小型设备(如包装机、注塑机辅机、污水处理单站)来说刚刚好，无需扩展或仅需少量扩展即可满足需求。继电器输出让它能直接驱动220V AC负载，省去了中间继电器的麻烦，简化了柜内布线。虽然它的处理速度(0.22μs)按今天标准看不算快，但对于逻辑顺序控制、简单的运动控制(通过PTO发脉冲)来说，绰绰有余。
更厉害的是它的通信灵活性。支持PPI网络(可作主站或从站)、MPI连接以及自由口通信(Freeport)，可以轻松连接触摸屏、变频器、仪表或其他PLC，构建小型监控系统。虽然官方已宣布停产多年，但由于其稳定性极佳，许多工厂的设备运行了十几年依然完好。因此，6ES7214-1BD22-0XB0 成为了备件市场上的“香饽饽”，价格坚挺。选它，就是选了经过时间验证的可靠性，是老设备维护、产线延寿的最佳选择。
主要特点和优势
说到 6ES7214-1BD22-0XB0 的优势，那真是句句实在。首先，继电器输出的通用性是其最大亮点。相比于晶体管输出(只能接DC负载)，继电器输出可以通吃AC/DC负载，电压范围宽(5-250V AC/DC)，驱动能力强(2A/点)。这意味着你可以直接用它的输出去控制交流接触器线圈、小型电机、加热器等，无需额外增加中间继电器，既省钱又省空间。
其次，紧凑而强大的I/O配置。14路输入、10路输出，本体I/O点数在同类产品中属于“黄金比例”，覆盖了绝大多数小型应用。再加上最多可扩展7个模块的能力，系统规模可灵活扩大，适应性极强。
再一个就是丰富的内置功能。6路高速计数器(可测转速、长度)、2路高速脉冲输出(可控制步进/伺服电机定位)、2个模拟电位器(可调速度、时间等参数)、实时时钟(记录数据时间戳)，这些功能通常需要在更高端的PLC上才具备，而 6ES7214-1BD22-0XB0 全部标配。这让它在简单的逻辑控制之外，还能胜任一些复杂的运动控制和数据采集任务。
最后，生态成熟，资料丰富。S7-200系列销售了二十多年，全球有无数的案例、程序库、教程和第三方工具。无论遇到什么难题，网上一搜就有答案。编程软件STEP 7 Micro/WIN虽然古老，但稳定易用，老工程师们都非常熟悉。这种成熟的生态系统，大大降低了开发和维护门槛。
