罗克韦尔 1756- 系列 ControlLogix PLC 模块 全能型工业自动化核心

描述

1756- 系列 (ControlLogix) 产品概述

在工业自动化的金字塔尖，罗克韦尔的 ControlLogix 系列(即 1756- 系列)绝对占据着统治地位。它不仅仅是一个 PLC，更是一个综合控制平台。1756 这个数字代表了其物理结构和电气标准：所有的模块都设计用于插入标准的 1756 机箱(Chassis)，通过机箱背后的无源背板进行高速通信和供电。

1756- 系列的最大魅力在于其极致的灵活性。在一个机箱里，您可以放一个强大的 CPU(如 1756-L72)，旁边紧挨着高速计数模块、伺服运动控制模块、以太网通讯模块，甚至还有安全模块。它们之间不需要额外的接线，通过背板即可交换数据。而且，它支持在线更换模块 (Online Module Replacement)，即在系统运行时拔出故障模块并插入新模块，这对于石化、电力等不允许停机的行业来说，简直是神技。

从早期的 L1/L5 系列到经典的 L6 系列，再到如今基于 Studio 5000 环境的 L7 和最新的 L8 系列，1756- 平台一直在进化，但始终保持着完美的向后兼容性(在固件和软件版本允许范围内)。它不仅能处理简单的逻辑开关，还能执行复杂的 PID 调节、多轴同步运动控制、机器人协调甚至数据库连接。对于许多运行了二十年的老工厂，1756- 系统依然是他们最信赖的“定海神针”。

1756- 系列 常见型号分类与技术规格

由于 1756- 后面跟随的代码决定了具体功能，以下是几大类常见型号的详解：

1. 控制器 (Controllers / CPUs)

这是系统的大脑，负责执行逻辑程序。

1756-L6x 系列 (经典款): 如 1756-L61. 1756-L62. 1756-L63.内存从 1MB 到 7.5MB 不等，支持串口和 USB 编程。虽已逐步停产，但在存量市场巨大。

1756-L7x 系列 (主流款): 如 1756-L71. 1756-L72. 1756-L73. 1756-L74. 1756-L75.内存大幅提升(从 1MB 到 15MB+)，内置 SD 卡槽用于程序存储和日志记录，性能更强，是目前的主力机型。

1756-L8x 系列 (新款): 如 1756-L81E, 1756-L82E, 1756-L83E, 1756-L84E, 1756-L85E。型号末尾的 E 代表内置双端口 EtherNet/IP 接口，无需额外通讯卡即可联网。内存高达 10MB-40MB，支持更多标签和更复杂的算法。

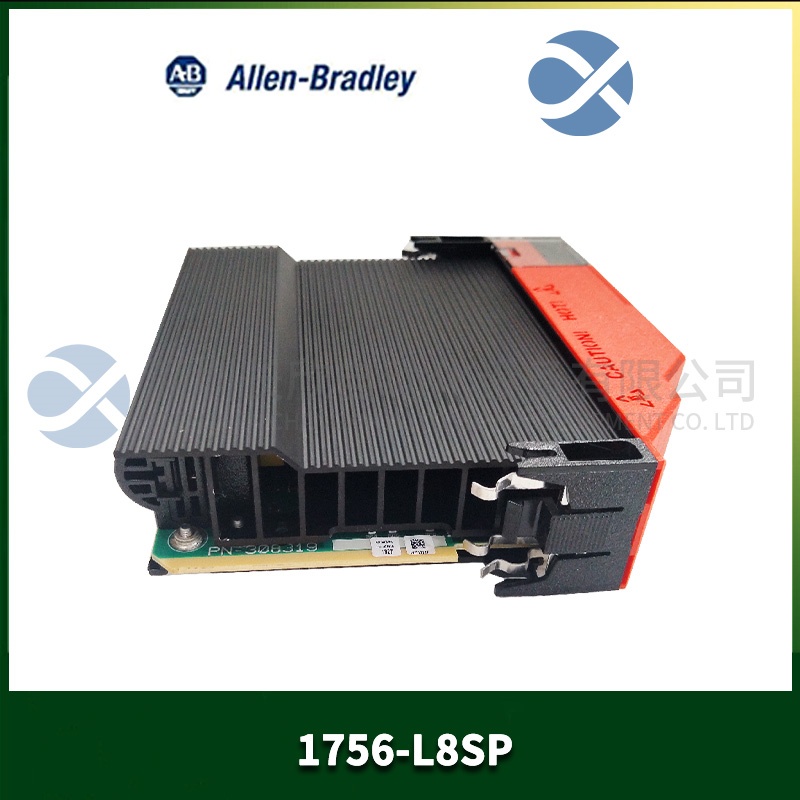

1756-LSP 系列: 带有安全锁的特定版本。

2. 数字量 I/O 模块 (Digital I/O)

负责采集开关信号和控制继电器/接触器。

直流输入: 1756-IB16 (16点 24V DC), 1756-IB32 (32点高密度), 1756-IM16I (隔离输入)。

直流输出: 1756-OB16 (16点 24V DC), 1756-OB32 (32点), 1756-OB16D (带诊断)。

交流输入/输出: 1756-IH16I (120V AC 输入), 1756-OA16 (120V AC 输出)。

继电器输出: 1756-OW16I (16点 继电器隔离输出)。

特点: 支持电子熔断丝、通道级诊断、可配置为输入或输出(部分型号)。

3. 模拟量 I/O 模块 (Analog I/O)

负责处理温度、压力、流量等连续变化的信号。

模拟量输入: 1756-IF16 (16通道电压/电流), 1756-IF8 (8通道高精度), 1756-IT6I (热电偶), 1756-IR6I (热电阻)。

模拟量输出: 1756-OF8 (8通道), 1756-OF6CI (电流隔离输出)。

特点: 高分辨率(15位+符号位)，支持 HART 协议(部分型号)，通道间隔离。
