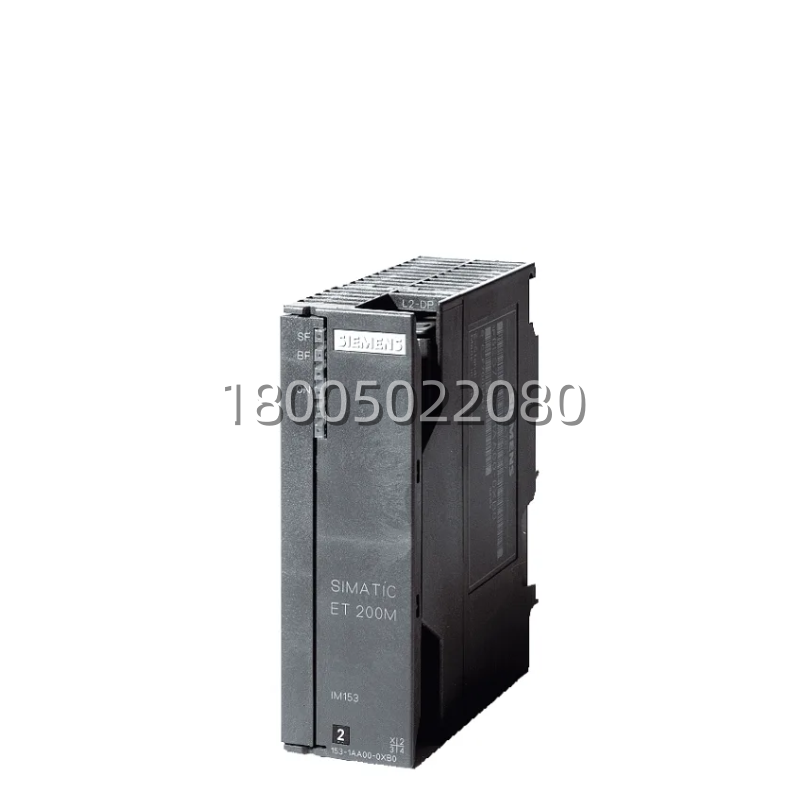

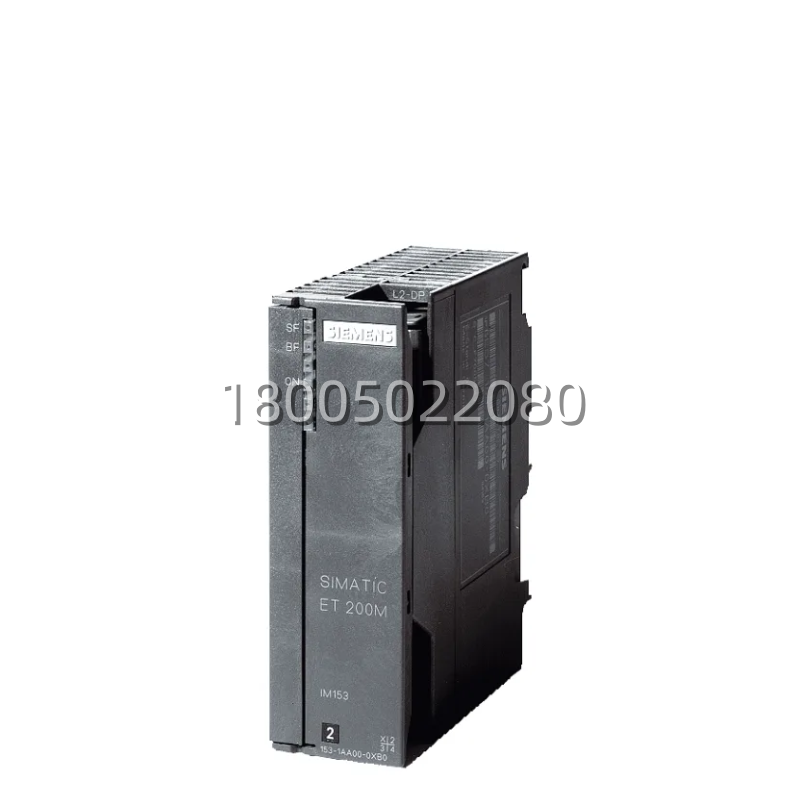

自动化系统必备 6ES7153-1AA03-0XB0 西门子PROFIBUS-DP专用接口模块

描述

产品型号：6ES7153-1AA03-0XB0

制造商：Siemens (西门子)

产品类型：接口模块 (Interface Module, IM)

所属系列：SIMATIC ET200M

子型号：IM153-1 Standard (标准型)

通讯接口：PROFIBUS-DP (9-pin Sub-D connector)

支持协议：DP-V0. DP-V1 (支持非周期性数据读写)

传输速率：9.6 kbps 至 12 Mbps (自动检测或组态设定)

地址范围：0 – 126 (通过硬件拨码开关设置)

扩展能力：最多连接 8 个 S7-300 系列模块 (最大63字节输入/63字节输出映像)

电位隔离：是 (总线与内部电路隔离)

供电电压：DC 24V (允许范围 20.4V – 28.8V)

工作环境温度：0°C 至 +60°C

防护等级：IP20 (适用于控制柜内安装)

安装方式：安装在S7-300导轨上，左侧连接电源/总线，右侧连接S7-300信号模块

认证标准：CE, UL, cULus, FM, ATEX (Zone 2. 配合本安模块时)

生命周期状态：停产 (Spare Part / 备件)，建议新项目考虑IM153-2或ET200SP/MP系列

6ES7153-1AA03-0XB0 产品概述

在基于S7-300 PLC的自动化系统中，当需要扩展远程I/O站点且希望复用大量现有的S7-300信号模块时，6ES7153-1AA03-0XB0 无疑是最佳选择。作为西门子 SIMATIC ET200M 系统中的标准型接口模块 (IM153-1 Standard)，它扮演着连接PROFIBUS-DP主站(如S7-300/400/1500 CPU)与本地S7-300模块阵列的“桥梁”角色。这款 6ES7153-1AA03-0XB0 能够将中央控制器的指令精准分发到挂载的8个S7-300模块，并将现场采集的海量数据实时回传，实现真正的分布式控制，同时保留了S7-300模块的高性能和丰富选型优势。

6ES7153-1AA03-0XB0 不仅是一个通讯网关，它还具备强大的数据处理能力。支持DP-V1协议意味着它不仅能够进行高速周期性的数据交换，还能在非周期性模式下进行参数设置、诊断读取和报警处理，极大地提升了系统的灵活性和可维护性。其设计紧凑，直接安装在标准S7-300导轨上，右侧可直接插接任何标准的S7-300数字量、模拟量、通讯或功能模块(最多8个)，总过程映像可达63字节输入和63字节输出。对于拥有大量S7-300备件或偏好S7-300模块化架构的工程师而言，6ES7153-1AA03-0XB0 是构建高可靠性、高密度控制柜的基石，它让分布式系统的搭建变得像组装本地机架一样简单熟悉。

主要特点和优势

说到 6ES7153-1AA03-0XB0 的优势，那可真得好好唠唠。首先就是它的“完美兼容”。这是它最大的卖点——它能直接使用标准的S7-300系列模块(SM/FM/CP)。这意味着如果您仓库里积压了大量的S7-300 IO模块，或者您的工程师团队对S7-300的选型和编程非常熟悉，那么使用 6ES7153-1AA03-0XB0 构建ET200M站可以最大程度地降低学习成本和备件成本，无需重新适应新的模块体系。

再者，这模块的“高速稳定”不容小觑。支持最高12Mbps的PROFIBUS-DP传输速率，让数据刷新几乎感觉不到延迟，这对于需要快速响应的逻辑控制和运动控制至关重要。而且，它内置了强大的抗干扰机制，即使在电磁环境复杂的工业现场，也能保证总线通讯的稳定性。虽然它是标准型(非冗余)，但其可靠性在无数老项目中得到了验证，皮实耐用。

诊断功能是 6ES7153-1AA03-0XB0 的另一大亮点。它不仅能通过LED指示灯显示总线状态(如BF灯闪烁表示总线故障)，还能通过STEP7或TIA Portal软件读取详细的诊断信息，精确指出是哪个从站地址出错、哪个S7-300模块故障、甚至是哪个通道短路。这种“透视眼”般的能力，让维护人员能迅速定位问题根源。此外，由于使用的是S7-300模块，您还可以利用S7-300模块自带的高级功能，如高速计数、定位控制、PID闭环等，这些功能在ET200M站上依然有效，由主站CPU统一调度。
