描述

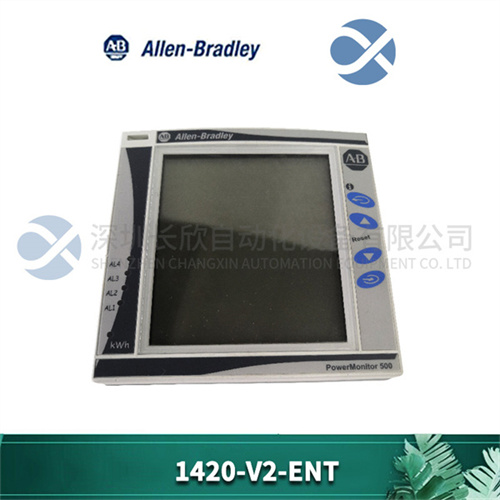

1420-V2-ENT 产品概述

在现代工业配电的江湖里，A-B 1420-V2-ENT 绝对是个响当当的名字。它是 Allen-Bradley PowerMonitor 500 系列中的高端型号，专为对电能质量和能源管理有极高要求的用户设计。这块仪表的核心使命，就是充当配电系统与上位管理系统(如 FactoryTalk EnergyMetrix 或 SCADA)之间的“智能哨兵”。它不仅能实时监测电压、电流、功率、电能等基本参数，还能深入分析谐波畸变率 (THD)、电压暂降/暂升、频率波动等高级电能质量事件，并通过内置的以太网接口将数据毫秒级上传。

很多老法师都清楚，传统的电表只能告诉你用了多少电，而 A-B 1420-V2-ENT 能告诉你电用得“健不健康”。它内置了强大的故障录波功能 (Fault Recording)，能在电网发生扰动的瞬间捕捉波形，帮助工程师快速定位故障源头，是变频器跳闸、电机烧毁等事故分析的“黑匣子”。在大型工厂，A-B 1420-V2-ENT 往往是能效对标、需量控制和功率因数校正的核心依据。选对了它，您的配电系统才算真正有了“智慧大脑”，在复杂的电网环境中游刃有余，把每一度电都用在刀刃上。

1420-V2-ENT 技术规格

产品型号：1420-V2-ENT

制造商：Allen-Bradley (罗克韦尔自动化)

产品类型：PowerMonitor 500 电能质量监控仪 (Ethernet Model)

输入信号：三相四线/三相三线，支持 CT/PT 接入

电压等级：直接接入 120V-480V L-L，经 PT 可达 690V+

电流等级：支持 1A/5A CT 二次侧输入，量程宽

测量精度：有功电能 0.2S 级，电压/电流 0.1%

通信协议：EtherNet/IP, Modbus TCP, SNMP, HTTP/HTTPS (Web Server)

端口数量：2 个 RJ45 以太网口 (支持 daisy-chain 菊花链拓扑)

数据记录：内部存储高达 10.000 条事件记录和趋势数据

采样率：256 点/周期，支持高阶谐波分析 (至 63 次)

工作温度：-20°C 至 +60°C (-4°F 至 +140°F)

存储温度：-40°C 至 +85°C

相对湿度：5% 至 95% (无冷凝)

安装方式：盘装式 (Panel Mount) 或 导轨安装 (需配件)

防护等级：正面 IP65 / NEMA 4X (带密封圈安装时)

主要特点和优势

说起 A-B 1420-V2-ENT 的本事，那可真不是盖的。首先，它的通信能力简直无敌。后缀 “-ENT” 代表它原生支持 EtherNet/IP 协议，这是罗克韦尔自动化生态系统的“普通话”。这意味着它能无缝集成到 ControlLogix 或 CompactLogix PLC 系统中，无需任何额外的网关或转换器。同时，它还支持标准的 Modbus TCP 和 SNMP 协议，能轻松对接第三方 SCADA 系统或 IT 网络管理平台。这种互操作性 (Interoperability) 极大地降低了系统集成难度和成本。

高级电能质量分析 (Advanced Power Quality Analysis) 是 A-B 1420-V2-ENT 的另一张王牌。它不仅能监测稳态的谐波含量，还能捕捉瞬态的电压暂降 (Sag) 和暂升 (Swell)。对于半导体、汽车制造等对电压波动极其敏感的行业，这一功能至关重要。一旦检测到异常，它能立即记录故障前后的波形，并通过电子邮件或 SNMP Trap 发送报警，让运维人员在第一时间知晓并处理，避免生产中断。而且，它内置的 Web 服务器允许用户直接通过浏览器访问仪表，查看实时数据和配置参数，无需安装专用软件，维护起来那叫一个顺手。

能效管理灵活性也是它的一大亮点。A-B 1420-V2-ENT 支持多费率电能统计、需量预测 (Demand Prediction) 和功率因数控制逻辑。工厂管理者可以利用这些数据优化变压器运行方式，避免因需量超标而产生的巨额罚款，或通过投切电容器组提高功率因数，减少线路损耗。无论是新建的智能工厂，还是老旧配电室的数字化改造，A-B 1420-V2-ENT 都是提升能源利用率的绝佳选择。
