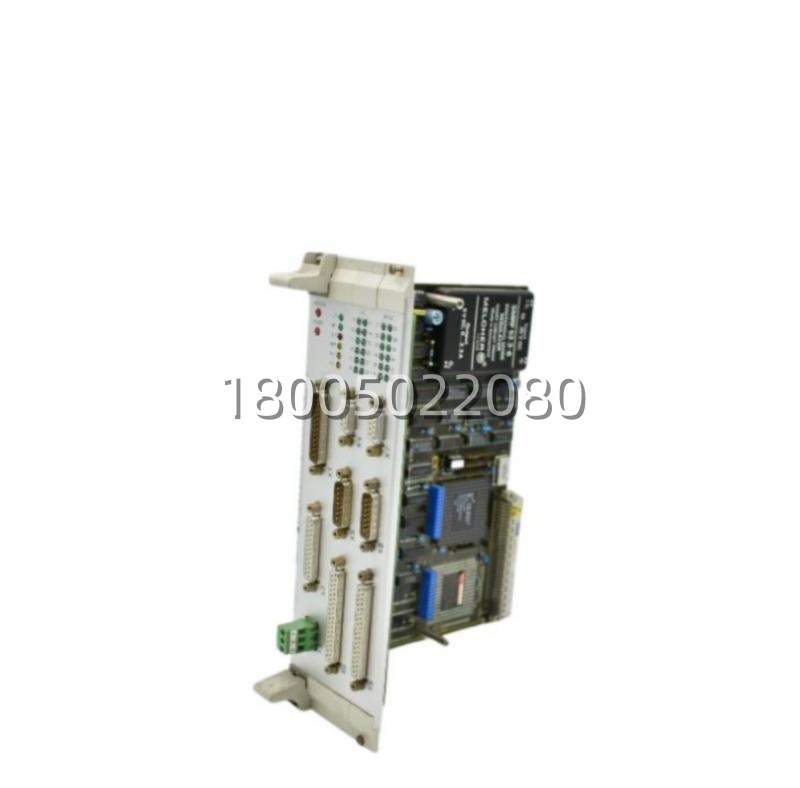

西门子 6DD2920-0AL0 AUL2 监测逻辑模块 SIMADYN D 晶闸管控制专家

描述

6DD2920-0AL0 产品概述

在大型工业传动领域，尤其是涉及数千安培电流、数千伏电压的直流调速系统中，晶闸管(Thyristor)的控制与安全是重中之重。一旦某个晶闸管误导通或该通不通，瞬间就可能引发炸机事故。这时候，你就得请出西门子 6DD2920-0AL0 这尊大神了。作为AUL2(Auswerte- und Überwachungslogik，即评估与监测逻辑)模块，6DD2920-0AL0 可不是普通的逻辑板，它是专门为SIMADYN D系统中的大功率变流器打造的“神经中枢”和“安全阀”。

这玩意儿在系统里的定位非常特殊，它通常不直接插在标准机架背板上，而是作为子模块安装在SAV21或SAV22功率接口模块(Power Interface Module)上。6DD2920-0AL0 的核心价值在于“快”和“准”，它直接处理来自晶闸管的反馈信号，实时评估每个晶闸管的工作状态，精确分配触发脉冲，并在检测到任何异常(如脉冲丢失、元件击穿、过流)的瞬间，立即封锁所有触发脉冲，保护昂贵的功率器件。对于咱们搞传动的老兄弟来说，有了 6DD2920-0AL0 ，就像是给变流器装上了最灵敏的雷达和最坚固的盾牌，再恶劣的电网波动也能安然无恙!

6DD2920-0AL0 技术规格

产品型号：6DD2920-0AL0

制造商：Siemens (西门子)

产品类型：AUL2 监测与评估逻辑模块 (Monitoring and Evaluation Logic Module)

所属系列：SIMADYN D / TDC (用于大功率变流器控制)

适配载体：SAV21. SAV22 功率接口模块 (Power Interface Module)

主要功能：

晶闸管触发脉冲生成与分配

晶闸管导通状态监测 (dV/dt monitoring)

快速过流保护与脉冲封锁

换相失败检测

信号处理速度：微秒级 (< 50 μs 响应时间)

输入信号：晶闸管阳极 – 阴极电压反馈、同步电压信号

输出信号：触发脉冲 (Firing Pulses)、故障跳闸信号

工作电压：由 SAV21/SAV22 模块内部供电 (通常为隔离电源)

工作环境温度：-20°C 至 +60°C (取决于载体模块规格)

防护等级：IP20 (安装于封闭柜体内)

认证标准：CE, UL, CSA

重量：约 0.5 kg (含连接器)

主要特点和优势

说到 6DD2920-0AL0 的厉害之处，首先得提它那极致的响应速度。在高压大电流场合，故障发生往往就在几毫秒甚至几微秒之间。通用的PLC逻辑根本来不及反应，而 6DD2920-0AL0 采用专用的硬件逻辑电路，能够直接在底层监测晶闸管的电压变化率 (dV/dt)，一旦检测到异常导通或阻断失败，立即在微秒级时间内切断触发脉冲。这种硬件级的快速保护 (Hardware-level Fast Protection) 是防止事故扩大的关键。

再一个，这模块的“专业性”特别强。它不是通用的I/O板，而是专门为晶闸管变流器设计的。它内置了复杂的换相逻辑和脉冲分配算法，能够适应不同的主电路拓扑(如6脉动、12脉动整流桥)。配合SAV21/SAV22模块，它能实现精准的相位控制和均流控制，确保每个晶闸管都在最佳状态下工作，延长设备寿命。这种专用性 (Specialization) 让它在处理复杂传动任务时游刃有余。

还有，6DD2920-0AL0 的诊断功能非常详尽。它不仅能保护设备，还能记录故障发生的详细时刻和类型(如哪一相、哪一个晶闸管出了问题)，并通过通讯接口上传给上位CPU。这对于快速排查故障、减少停机时间至关重要。在大型轧钢厂或电厂，几分钟的停机损失巨大，而 6DD2920-0AL0 的精准诊断能让维修人员直奔问题点，迅速恢复生产。总之，6DD2920-0AL0 就是那种为了极致安全和可靠性而生的专业逻辑利器。
