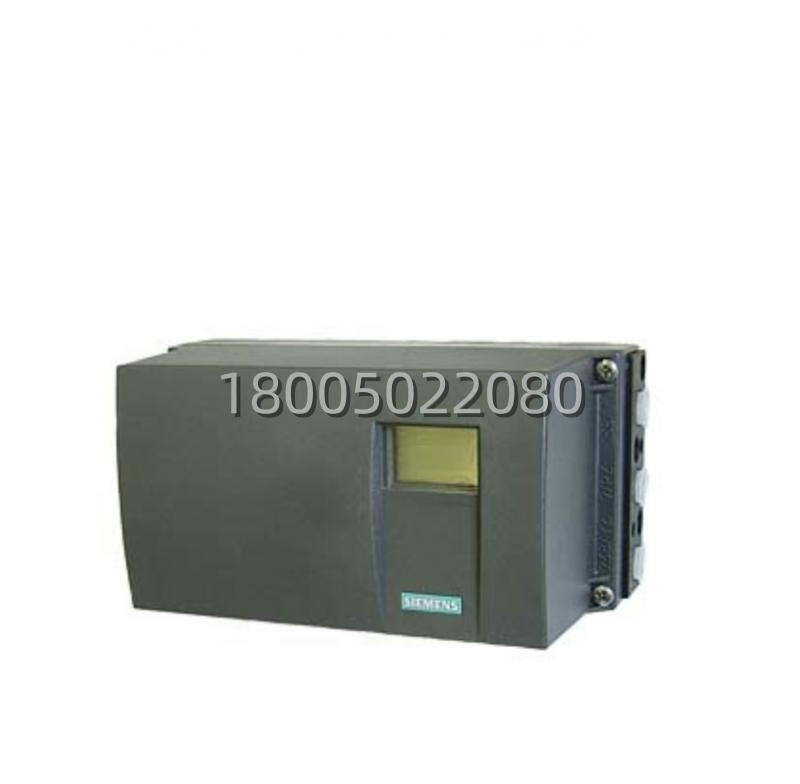

西门子 6DR5120-0NN00-0AA0 SIPART PS2 智能电气阀门定位器详解

描述

6DR5120-0NN00-0AA0 产品概述

在过程控制的江湖里，阀门就是那个“守门员”，而定位器就是指挥守门员的“教练”。西门子 6DR5120-0NN00-0AA0.作为SIPART PS2家族里的明星产品，绝对是个狠角色。这可不是老式的那种机械凸轮定位器，它是一颗装着微处理器的“智能大脑”。它干啥用的?简单说，就是接收控制室的4-20mA信号，然后精准地驱动气动执行机构，让阀门开到该开的位置，一分一毫都不差。不管是直行程的 globe valve(截止阀)，还是角行程的 butterfly valve(蝶阀)，只要你是双作用的，6DR5120-0NN00-0AA0 都能拿捏得死死的。

很多搞化工、电力、水处理的兄弟，对 6DR5120-0NN00-0AA0 应该熟得不能再熟了。这玩意儿最大的特点就是“二线制”，不用额外拉电源线，直接串在信号回路里就能干活，省了多少布线麻烦!而且它内置了HART通讯协议，你拿个手操器或者用电脑连上，就能远程读数据、改参数，甚至做诊断，简直不要太方便。6DR5120-0NN00-0AA0 不仅仅是个执行部件，它更像是一个智能终端，能实时告诉你这阀门的健康状况，有没有摩擦过大，有没有漏气，全都在它肚子里装着。在那些对控制精度要求极高的场合，比如锅炉给水、化学反应釜进料，手里没几台 6DR5120-0NN00-0AA0 镇场子，心里还真不踏实。

6DR5120-0NN00-0AA0 技术规格

产品型号：6DR5120-0NN00-0AA0

制造商：西门子 (Siemens)

产品类型：智能电气阀门定位器 (Electropneumatic Positioner)

所属系列：SIPART PS2

动作方式：双作用 (Double Acting)

适用执行机构：直行程 (Linear) 和 角行程 (Part-turn)

供电方式：二线制 (2-wire)，无需辅助电源

输入信号：4-20 mA (模拟量) + HART 数字通讯

输出压力范围：最大至气源压力 (通常 0.1 – 0.6 MPa 或更高，取决于配置)

气源压力供应：1.4 – 6 bar (20 – 90 psi)

防护等级：IP65 (NEMA 4X)

外壳材质：塑料 (Polycarbonate)

连接螺纹：气路 G1/4 或 NPT 1/4;电气 M20 x 1.5

工作温度：-40 °C 至 +85 °C

存储温度：-40 °C 至 +85 °C

相对湿度：5% 至 100% (冷凝允许)

防爆认证：可选 (本型号为标准非防爆型，Ex版需另选型号)

显示界面：LCD 液晶显示屏 + 5键操作面板

通讯协议：HART 7 (兼容手操器及PDM软件)

主要特点和优势

说起 6DR5120-0NN00-0AA0 的优势，那真是一箩筐都装不下。首先，它的“自适应整定”功能简直是神器。以前调个阀门定位器，得老师傅拿着螺丝刀拧半天，还得凭经验听声音、看摆动。现在?6DR5120-0NN00-0AA0 一键自动初始化，自己检测行程零点、满点，自己算出最佳的比例增益 (P)、积分时间 (I) 和微分时间 (D) 参数。不管你的阀门是新的还是旧的，不管填料压得紧还是松，它都能自动适应，把控制回路调到最优状态。这对于那些工况复杂、阀门特性变化大的现场来说，简直就是救星。

再一个，就是它的诊断功能太强大了。传统的定位器坏了你都不知道，直到工艺出问题了才发现。6DR5120-0NN00-0AA0 不一样，它时刻在给自己和阀门做“体检”。它能监测阀门的摩擦力矩、动作次数、行程累积量，甚至能发现阀座磨损或者介质沉淀导致的卡涩趋势。一旦发现问题，它立马通过HART协议报警，让你在故障发生前就介入处理。这种预测性维护 (Predictive Maintenance) 的能力，能大大减少非计划停机时间，对于连续生产的化工厂来说，省下的钱可不止买这几台设备的钱。

还有个不得不提的点，就是它的灵活性和易用性。6DR5120-0NN00-0AA0 虽然功能强大，但操作起来却异常简单。本地有个清晰的LCD屏幕和五个按键，现场调试不用带电脑也能搞定。而且它支持局部行程测试 (Partial Stroke Test, PST)，对于紧急切断阀 (ESD) 来说，不用全关阀门就能测试其动作是否灵活，既保证了安全又避免了工艺波动。再加上它坚固的塑料外壳，耐腐蚀、抗震动，在那些酸碱雾气重、震动大的恶劣环境里，6DR5120-0NN00-0AA0 照样能稳如泰山，几年如一日地精准工作。
