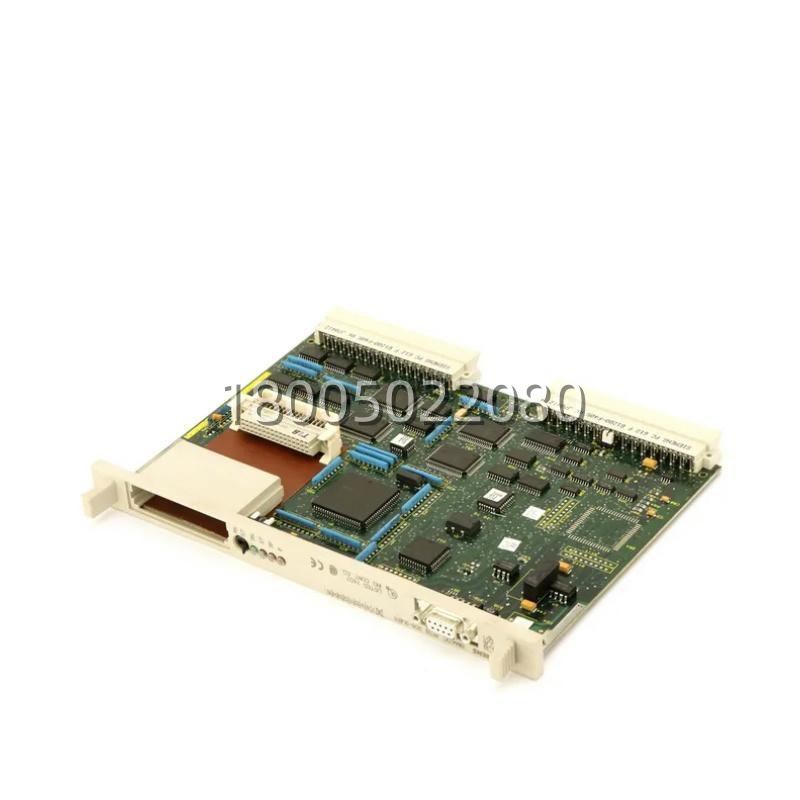

西门子 6ES5308-3UB11 IM308B接口模块 S5-155H扩展核心

描述

6ES5308-3UB11 技术规格

产品型号：6ES5308-3UB11

制造商：Siemens (西门子)

产品类型：接口模块 (Interface Module – IM308B)

所属系列：SIMATIC S5 / IM308系列

适用中央机架：S5-155H, S5-155U (CR 155U)

适用扩展机架：S5-155U ER, S5-155H ER (最多21个)

连接介质：专用屏蔽铜缆 或 光纤链路 (OLM)

工作电压：DC 24V, AC 120V, AC 230V (通过跳线或型号选择)

功耗：典型值 3.5W (视电压等级而定)

工作温度：0°C 至 +60°C

存储温度：-40°C 至 +70°C

防护等级：IP20 (安装在控制柜内)

尺寸标准：符合DIN 41494规范，占用2个槽位

通信协议：S5内部并行总线协议 (Parallel Bus)

最大传输速率：1.5 MBd (典型值)

6ES5308-3UB11 产品概述

在西门子SIMATIC S5这个传奇家族的版图中，6ES5308-3UB11 扮演着至关重要的“枢纽”角色。作为一款高性能的IM308B接口模块，它专门设计用于连接S5-155H或S5-155U的中央机架(Central Rack, CR)与后续的扩展机架(Expansion Rack, ER)。在大型工业项目中，单靠一个机架的I/O点数简直是杯水车薪，这时候 6ES5308-3UB11 就成了破局的关键。它能轻松将系统容量扩大数十倍，让原本“小家子气”的控制系统瞬间拥有掌控全局的能力，支持多达21个扩展机架的级联。

对于很多还在坚守S5阵地的老厂来说，6ES5308-3UB11 不仅仅是个备件，更是维持生产连续性的命门。它的设计极其精妙，通过专用的并行总线技术或光纤链路，实现了中央处理器(CPU)与远程I/O模块之间的毫秒级数据同步。无论是数字量信号的开关状态，还是模拟量传感器的实时数值，都能通过 6ES5308-3UB11 准确无误地传递。在复杂的电磁环境下，它依然能保持通信链路的坚如磐石，确保整个分布式控制系统(Distributed Control System)的稳定运行。

拥有 6ES5308-3UB11.就意味着您的S5系统拥有了无限扩展的可能。它支持长距离传输，最远可达600米，这让控制室可以远离恶劣的现场环境，极大地提高了系统的安全性。无论是新建项目的灵活布局，还是老旧系统的升级改造，6ES5308-3UB11 都是您不可或缺的核心组件。有了它，那些因点位不足而受限的工艺逻辑，都能重新舒展拳脚，焕发新生。

主要特点和优势

提起 6ES5308-3UB11 的优势，那真是三天三夜也说不完，但最核心的还得是它的“超强扩展能力”和“远距离传输”。首先，它打破了单机架的物理限制。一块 6ES5308-3UB11 就能带起最多21个扩展机架，每个机架都能插满各种I/O模块、功能模块，这让系统的规模弹性(Scalability)达到了极致。对于那种需要几千甚至上万个测点的大型装置，比如炼化厂的全厂控制，没有它根本没法玩。

其次，6ES5308-3UB11 的数据传输效率极高且距离超远。它支持铜缆和光纤两种介质。在短距离内，专用屏蔽电缆能保证高速并行传输;而在长距离或强干扰环境下，配合光纤链路模块(OLM)，它能实现长达600米的无中继传输，且完全免疫电磁干扰(EMI)。这种低延迟(Low Latency)和高可靠性特性，保证了工艺过程的精准控制，特别适合大型工厂的分布式布局。

再者，电源适应性(Power Flexibility)是 6ES5308-3UB11 的另一大绝活。它支持DC 24V、AC 120V和AC 230V多种电压输入，用户可以根据现场供电情况灵活选择，无需额外配置变压器或开关电源。这种设计大大简化了系统集成难度，降低了成本。同时，模块内部集成了完善的保护电路，防止过压、过流损坏设备。

最后，不得不提的是它的诊断功能。模块面板上配有清晰的LED指示灯，能实时显示电源状态、总线通讯状态以及故障信息。一旦扩展机架出现掉站或通讯中断，6ES5308-3UB11 会立即向CPU报错，并在指示灯上给出明确提示。这种自我诊断(Self-Diagnosis)能力，极大地缩短了故障排查时间(MTTR)，让维护人员能迅速定位问题，恢复生产。对于分秒必争的工业现场，时间就是金钱，6ES5308-3UB11 帮您省下的可不仅仅是维修费。
