西门子 6ES5434-4UA11 模块 16通道独立隔离 宽电压范围适应性强

描述

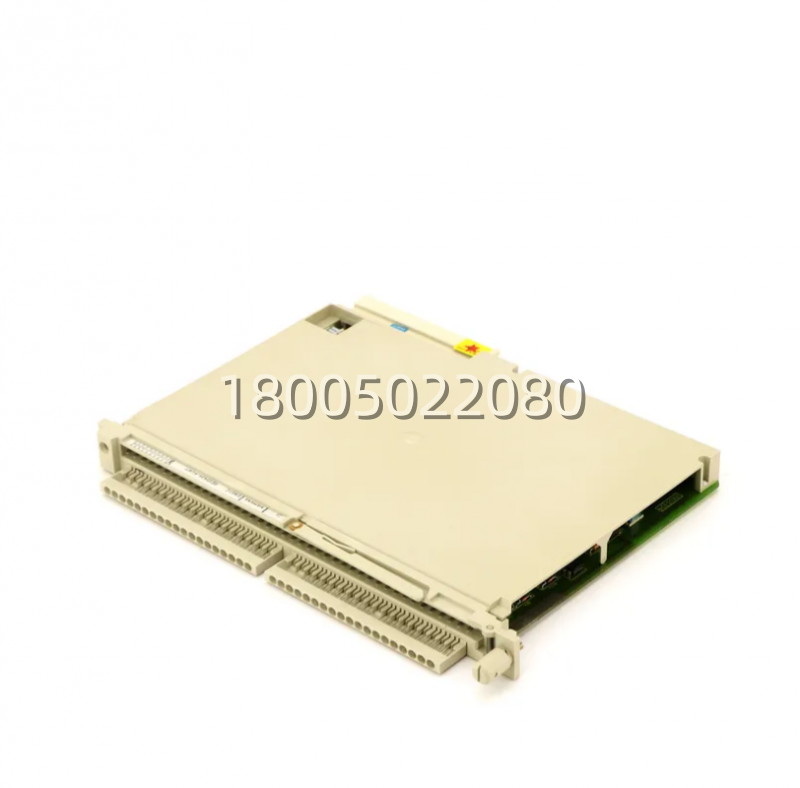

6ES5434-4UA11 产品概述

在自动化控制的江湖里，如果CPU是大脑，那输入模块就是感知世界的“眼睛”和“耳朵”。西门子 6ES5434-4UA11 就是这样一位敏锐的“侦察兵”，属于SIMATIC S5系列中经典的数字量输入模块(Digital Input Module)。它主要应用于S5-135U和S5-155U等大型PLC系统，负责将现场各种开关量信号(如按钮、限位开关、继电器触点、传感器输出等)转换为PLC内部可识别的逻辑电平。

这可不是普通的输入卡，6ES5434-4UA11 采用了独特的“浮点式”(Floating)输入设计。这意味着它的输入回路没有固定的公共端(M端)，每个通道或每组通道都可以独立参考不同的电位。这种设计在面对复杂的工业现场接地系统、长距离传输或存在较大电位差的场合时，具有极大的优势，能有效避免地环路干扰导致的误动作。在很多运行了数十年的钢铁、化工、电力或大型制造产线上，6ES5434-4UA11 依然稳稳地捕捉着每一个关键的状态变化。它的核心价值在于其卓越的抗干扰能力和灵活的电压适应性(24V/48V/60V通用)，让工程师无需为不同电压等级的传感器准备多种模块，大大简化了备件管理和系统设计。对于很多依赖西门子S5系统的工厂来说，找到一块状态完美的 6ES5434-4UA11 ，往往意味着整个控制系统的感知神经得以修复，其重要性堪比人体的感官系统。

6ES5434-4UA11 技术规格

产品型号：6ES5434-4UA11

制造商：西门子 (Siemens)

产品类型：数字量输入模块 (Digital Input Module)

所属系列：SIMATIC S5 / S5-135U, S5-155U

通道数量：16 路独立数字输入

输入电压范围：DC 24V, 48V, 60V (宽范围设计，通常允许波动 -20% 到 +20%)

输入类型：浮点式 (Floating Input) / 无源干接点或有源信号均可

信号逻辑：”1″ 信号电压：13V – 30V (24V档), 相应比例适用于48V/60V档; “0” 信号电压：< 5V

输入电流：典型值 2mA – 6mA (取决于电压等级)

信号延迟 (Delay Time)：可参数化，通常为 1ms, 3ms, 10ms 等 (通过模块上的拨码开关或跳线设置)

隔离方式：通道组隔离 (光电耦合隔离)，增强抗干扰能力

功耗：典型值 100mA (5V背板总线), 外部负载电流由现场电源提供

连接器：20针 前连接器 (Front Connector, 如 6ES5752-0AA22)

工作温度范围：0°C 至 +60°C

存储温度范围：-40°C 至 +70°C

防护等级：IP20 (安装在控制柜内)

外形尺寸：225mm x 29mm x 215mm (宽x高x深)

诊断功能：部分版本支持通过LED指示输入状态 (具体视固件版本而定)

主要特点和优势

提起 6ES5434-4UA11 的本事，那可真得好好夸夸。首先，它最牛的地方就是那个“浮点式”设计。在大型工厂里，设备分布广，接地情况复杂，有时候不同设备之间的地电位差能达到几十伏。如果用普通的共地输入模块，很容易产生地环路电流，导致信号乱跳甚至烧毁模块。6ES5434-4UA11 的浮点输入就像给每个信号都穿上了“绝缘鞋”，让它们互不干扰，独立工作。这种电气隔离能力(Galvanic Isolation capability)，是它在恶劣电磁环境中屹立不倒的秘诀。

再一个，就是它那“不挑食”的宽电压适应性。现场既有24V的接近开关，也有48V的继电器，甚至还有60V的老式传感器。有了 6ES5434-4UA11 ，您不需要准备三种模块，这一块卡就能通吃!通过简单的跳线或内部配置(部分型号自动适应)，它就能识别不同电压等级的信号。这种通用性(Versatility)极大地降低了用户的备件库存成本，也减少了设计选型的麻烦。

还有不得不提的是它的可参数化信号延迟。工业现场难免会有抖动，比如机械开关闭合时的弹跳，或者信号线上的瞬间干扰。6ES5434-4UA11 允许用户设置输入信号的滤波时间(去抖时间)，从1毫秒到十几毫秒可选。这就像给信号加了一个“过滤器”，把那些短暂的杂波滤掉，只保留真实的操作指令。对于搞大型系统的老师傅来说，6ES5434-4UA11 就像一位经验丰富的老门卫，眼神毒辣，不管外面风吹雨打(干扰)，只有真正的客人(有效信号)才能放进来，用实力诠释了什么叫“去伪存真”，在特定的信号采集领域，它依然是不可替代的经典之选。
