西门子 6ES5490-8MA03 S5系列专用前连接器 80芯接线端子

描述

6ES5490-8MA03 产品概述

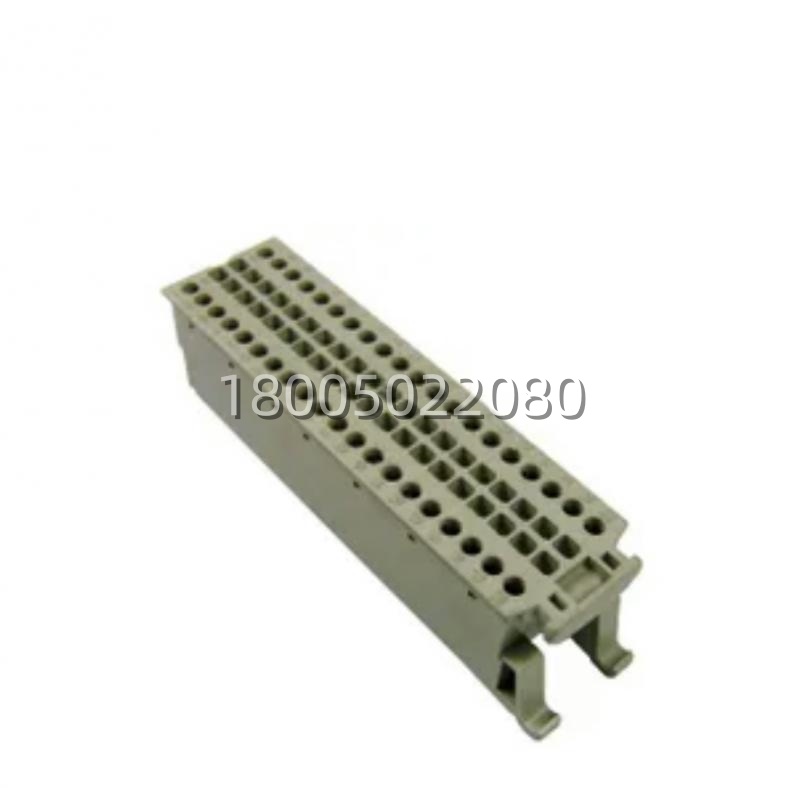

在自动化控制的江湖里，光有厉害的模块还不够，还得有靠谱的“桥梁”把它们跟现场设备连起来。西门子 6ES5490-8MA03 就是这么一座关键的“桥梁”——它是Simatic S5系列中专为490系列I/O模块(比如数字量、模拟量输入输出模块)设计的80芯前连接器(Front Connector)。你别看它长得不起眼，就是个塑料壳子加一堆铜端子，但在整个系统里，它可是承担着“神经末梢”的重任。所有的控制指令、反馈信号，都得通过 6ES5490-8MA03 这一关，才能进出PLC模块。

这块 6ES5490-8MA03 可不是随便凑数的，它在整个自动化系统里扮演着“接口管家”的角色。它直接插在S5-115U、135U或155U机架上的I/O模块前面，把外部复杂的现场 wiring(布线)整理得井井有条，然后统一通过背板总线跟CPU对话。对于很多还在运行S5系统的老厂子来说，找到一块完好无损的 6ES5490-8MA03 ，往往意味着检修维护能省大半力气。要是这玩意儿坏了或者触点氧化了，那整个模块就算再好也使不出劲来。所以说，6ES5490-8MA03 虽然是配件，但地位绝对核心，是保障信号传输稳定性的第一道防线。

6ES5490-8MA03 技术规格

产品型号：6ES5490-8MA03

制造商：西门子 (Siemens)

产品类型：前连接器 (Front Connector)

所属系列：Simatic S5-490

引脚数量：80芯 (80 Pins)

接线方式：螺钉连接 (Screw Terminal)

导线截面积：0.2 mm² 至 2.5 mm²

额定电压：250V AC / 300V DC

额定电流：6A (每触点)

绝缘材料：聚酰胺 (PA)

工作温度：0°C 至 60°C

存储温度：-25°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

安装方式：卡扣式直插模块前端

防护等级：IP20 (安装后)

尺寸标准：符合S5系列490模块标准

颜色：灰色

认证：CE, UL

主要特点和优势

说起 6ES5490-8MA03 的好处，那可真得好好唠唠。首先，这货的“密度”是一大亮点。80个接线点挤在一个小小的连接器上，这意味着啥?意味着它能支持那些点位超多的I/O模块，比如32点甚至64点的数字量模块，或者多通道的模拟量模块。在机柜空间寸土寸金的今天，6ES5490-8MA03 这种高密度设计，能帮你省下不少布线空间和导轨位置，让柜子内部看起来清爽利落。

再者，6ES5490-8MA03 的“牢固度”也是没谁了。它采用的是经典的螺钉压接方式。虽然现在有些新系统喜欢用弹簧端子或者推入式端子，但在强震动、温差大的工业现场，老式的螺钉连接依然有着不可替代的优势。只要螺丝拧紧了，那就是死死咬住导线，不管设备怎么晃悠，线都不会松脱。这对于那些常年运行的老产线来说，就是最大的安心。而且，它的端子排设计合理，线号管位置充裕，方便维护人员标识和查线，这点细节真的很贴心。

还有不得不提的一点，就是这货的“兼容性”和“耐用性”。西门子当年的模具精度，那是真的扎实。6ES5490-8MA03 的卡扣设计非常精准，插拔手感顺滑，锁紧后纹丝不动。它的绝缘材料耐高温、耐老化，用个几十年都不带脆化的。很多用了二三十年的老连接器，到现在还能紧密接触，导电性能一流。对于维护人员来说，这种可靠性就是最大的福音，不用天天担心因为接触不良导致信号跳变，进而引发误动作。
