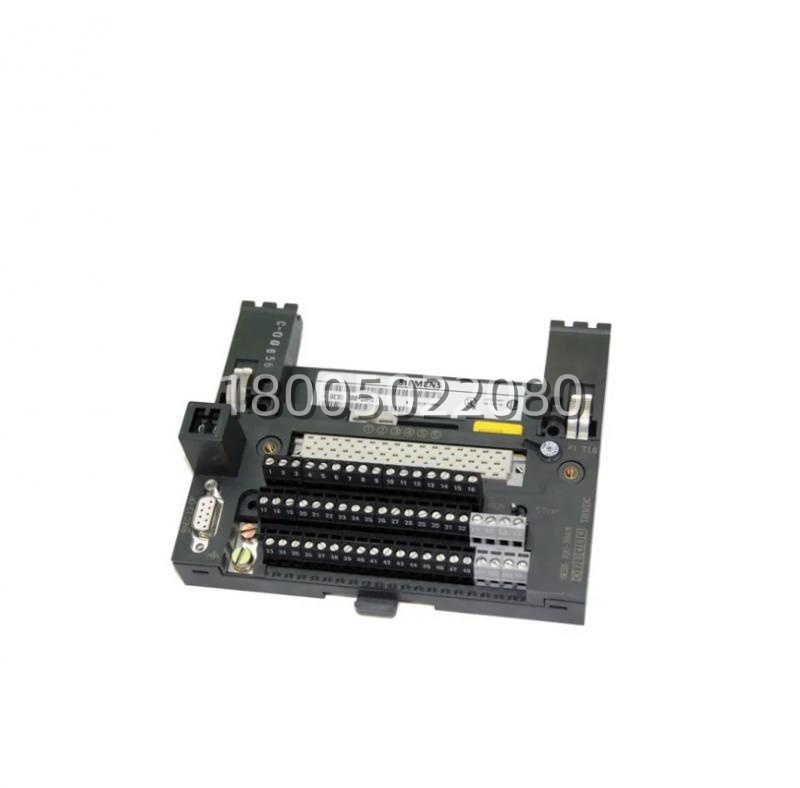

西门子 6ES5700-2BA11 终端基板 S5-115U专用 9槽/18槽配置基础

描述

6ES5700-2BA11 技术规格

产品型号：6ES5700-2BA11

制造商：西门子 (Siemens)

产品类型：终端基板 / 通用基板 (Termination Base / Universal Base)

所属系列：SIMATIC S5

适用主机：S5-115U (标准配置), S5-135U, S5-155U (作为扩展机架基板)

槽位容量：通常作为9槽机架的基础，或通过扩展电缆连接形成18槽系统

总线接口：集成S5并行总线连接器

电源输入：通过电源模块(PS)接入，分配至各槽位

工作温度：0°C 至 +60°C

存储温度：-40°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装在控制柜内)

绝缘电压：符合IEC标准，背板总线隔离

尺寸 (宽x高x深)：约 480mm x 290mm x 180mm (具体视槽位配置略有差异)

重量：约 2.5 kg (不含模块)

6ES5700-2BA11 产品概述

在工业自动化领域，西门子(Siemens)的SIMATIC S5系列以其模块化设计和极高的可靠性闻名于世，而6ES5700-2BA11作为其核心的终端基板，正是这一架构的物理载体。这款基板专为S5-115U系统设计，同时也广泛应用于S5-135U和S5-155U的扩展机架中。它不仅仅是一块简单的电路板或塑料支架，它是整个PLC系统的“神经系统”和“血液循环系统”。

6ES5700-2BA11内部集成了精密的并行总线(Parallel Bus)，负责在CPU、电源模块、数字量/模拟量I/O模块、通信处理器之间高速传输数据和指令。同时，它还承担着将电源模块输出的24V DC或220V AC电力均匀、稳定地分配给每一个插槽上模块的重任。其设计采用了高强度的工程塑料和镀金触点，确保了在长期振动、高温、潮湿等恶劣工业环境下，模块与基板之间的电气连接依然紧密可靠，不会出现氧化或松动导致的信号中断。对于许多运行了二三十年的老工厂来说，6ES5700-2BA11的状态直接决定了整条生产线的生死存亡。一块完好无损的基板，是老系统继续发挥余热的根本保障。

主要特点和优势

说到6ES5700-2BA11的优势，那真是“稳”字当头。首先，它的结构强度令人印象深刻。采用一体化成型设计，导轨平整度高，能够承受重型模块(如大功率电源、大型通信模块)的重量而不变形。即使在频繁震动的冶金、矿山现场，也能保证模块插接牢固，不会因震动导致接触不良。

其次，电气连接的可靠性是其核心卖点。基板内部的总线走线经过严格阻抗匹配，触点采用镀金工艺，抗氧化能力极强。这意味着即使设备闲置多年，重新上电后依然能正常通信，不会出现“假死”现象。这对于备机备件管理至关重要的老厂来说，简直是福音。

再者，灵活的扩展性也是6ES5700-2BA11的一大亮点。它可以通过专用的扩展电缆(如6ES5752系列)与其他基板无缝连接，轻松将系统从9槽扩展到18槽甚至更多，满足复杂控制任务对I/O点数的需求。这种模块化扩展方式，无需更换整个机架，只需增加基板和模块即可，极大地降低了改造成本和难度。

此外，安装维护便捷。模块采用推入式安装，无需螺丝固定，拆装方便，大大缩短了维护和更换时间。基板上清晰的槽位编号和标识，让接线和排查故障变得简单直观。对于依赖S5系统的老工程师来说，6ES5700-2BA11就是那个最熟悉、最值得信赖的老伙伴。
