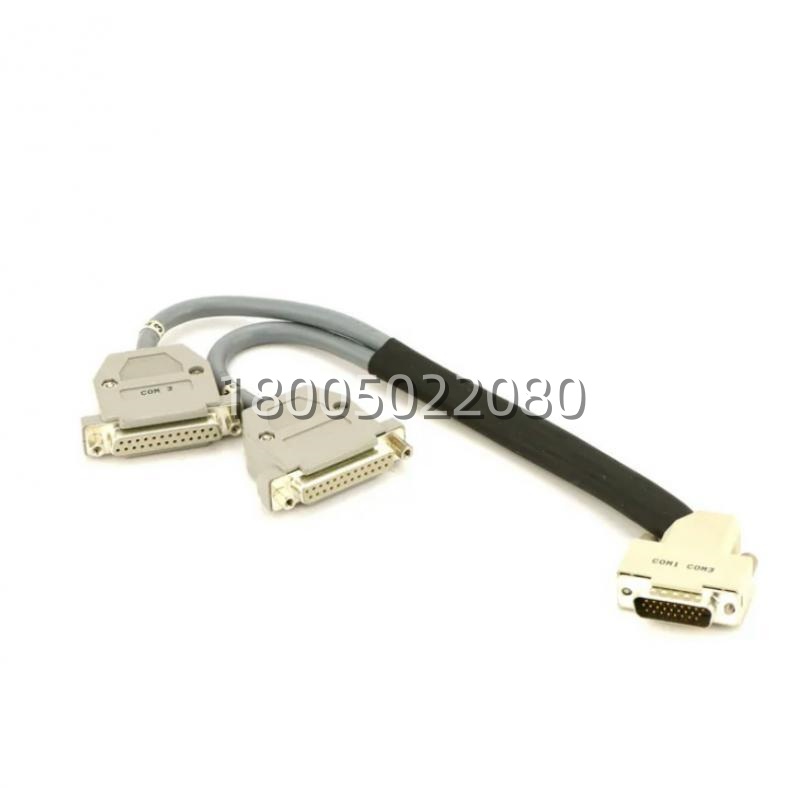

西门子 6ES5714-2AS01 SIMATIC S5专用Y型适配器 CP581图形显示必备

描述

6ES5714-2AS01 产品概述

在SIMATIC S5大型自动化系统中，人机交互(HMI)是操作人员监控生产状态的核心窗口。西门子 6ES5714-2AS01 是一款专用的Y型适配器(Y-Adaptor)，主要配合CP581(Graphics Processor)或CP585等图形通讯处理器使用。在那个CRT显示器和专用工业终端盛行的年代，这款适配器起到了至关重要的信号转换和分配作用。

西门子 6ES5714-2AS01 的设计初衷是为了解决特定显示设备的连接兼容性问题，或者实现信号的一分为二(例如，一路信号送往本地操作员站的专用显示屏，另一路送往远程监视器或编程设备)。它内部集成了精密的阻抗匹配电路和信号分流逻辑，确保视频信号在传输过程中不失真、不衰减。对于许多仍在运行的石化、电力老厂来说，原有的专用显示屏可能已经损坏，而现代显示器接口又不兼容，这时候 西门子 6ES5714-2AS01 往往能成为“起死回生”的关键配件，通过适当的转接，让老系统重新拥有清晰的“眼睛”。

6ES5714-2AS01 技术规格

产品型号：6ES5714-2AS01

制造商：西门子 (Siemens)

产品类型：Y型适配器 / 转接电缆 (Y-Adaptor Cable)

所属系列：SIMATIC S5

适用模块：CP581 (Graphics Processor), CP585. 或部分S5-155U/H的图形接口

接口定义：

输入端：专用西门子D-Sub接口 (通常为25针或9针，视具体CP模块而定)

输出端：双路输出 (Y型)，通常包含RGB信号、同步信号等，适配老式工业显示器或VGA转换器

信号类型：模拟RGB视频信号 + 同步信号

传输距离：短距离传输 (建议< 5米，长距离需加放大器)

电气特性：无源器件，阻抗匹配75Ω

工作温度：0°C 至 60°C

存储温度：-25°C 至 70°C

防护等级：IP20 (非防水，仅限柜内或受保护环境)

尺寸：线缆长度通常为0.5米 – 1.5米 (具体视批次而定)，接头为标准工业连接器

重量：约 0.2 kg

认证标准：CE, UL (符合当时工业标准)

主要特点和优势

西门子 6ES5714-2AS01 的最大特点就是“专用性”和“兼容性”。它是西门子为S5系列图形系统量身定制的配件，引脚定义和信号时序完全匹配CP581等模块的输出特性。在现代通用转接线泛滥的今天，这种原厂专用适配器能避免因引脚定义错误导致的设备损坏或显示异常，是维护老系统最安全的选择。

另一个显著优势是它的“信号完整性”。作为Y型分配器，它在分路时做了良好的阻抗匹配和屏蔽处理，能有效防止信号反射和串扰。这意味着即使将信号分给两个设备，也能保证主显示屏的画面清晰、色彩准确，不会出现重影或闪烁。这对于需要精确监控工艺参数的操作员来说至关重要。

此外，西门子 6ES5714-2AS01 的耐用性也经得起时间考验。其接头采用镀金工艺，抗氧化能力强，线缆外皮耐磨损，即使在复杂的工业环境中长期使用，也能保持稳定的物理连接。对于备件库来说，囤积几个这样的专用适配器，往往能在关键时刻解决大麻烦，避免因一个小接口问题导致整条产线停机。总的来说，西门子 6ES5714-2AS01 是S5图形系统维护中不可或缺的小件，虽小却有大用。
