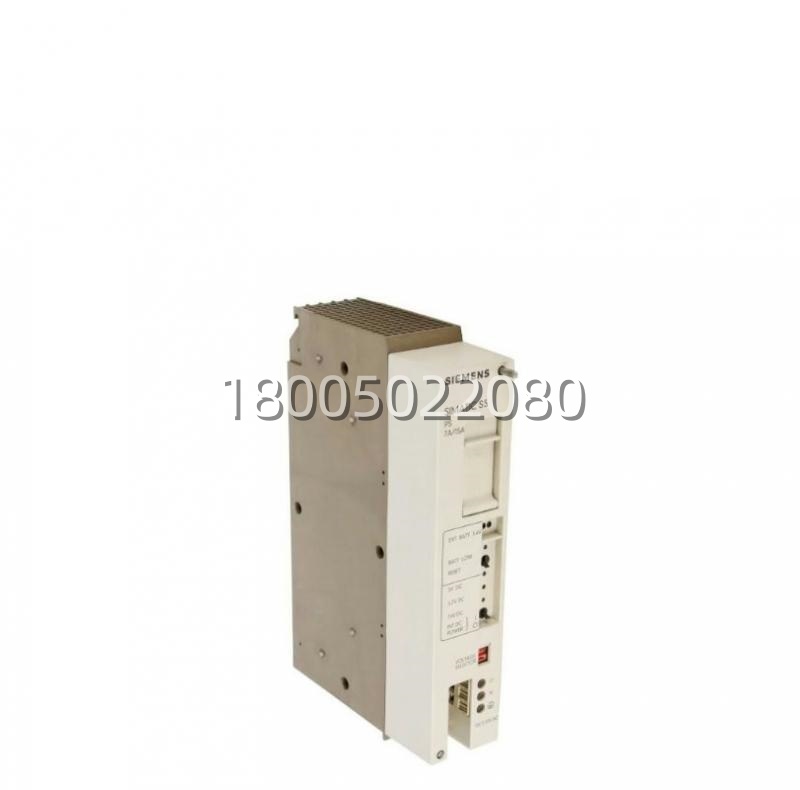

西门子 6ES5951-7LD11 PS 951电源模块 S5-155U专用 原装现货

描述

6ES5951-7LD11 技术规格

产品型号：6ES5951-7LD11

制造商：西门子 (Siemens)

产品类型：电源模块 (Power Supply Module, PS 951)

所属系列：SIMATIC S5 (高端系列)

适用主机：S5-155U

输入电压：

AC 120V / 230V (50/60Hz)，通常可通过模块侧面或背部跳线/开关选择

允许波动范围：通常为 -15% 至 +10%

输出电压及电流：

输出 1 (5V DC):

模式 A: 10A (50W)

模式 B: 20A (100W)

注：通过模块上的DIP开关或跳线进行切换，需根据系统总功耗设定

输出 2 (24V DC):

最大电流取决于总功率分配，通常在 3A 至 5A 之间 (约 72W – 120W)

注：5V和24V输出的总功率通常受限于模块的最大额定功率 (例如 180W 或 200W)

电压精度：±1% 至 ±2%

纹波噪声：< 50mVpp (典型值)

效率：> 85%

工作温度：0°C 至 +60°C (降额使用可达 +70°C)

存储温度：-40°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装在控制柜内)

尺寸 (宽x高x深)：约 100mm x 290mm x 210mm (双槽宽度，占用2个槽位)

重量：约 2.5 kg – 3.0 kg (含散热片)

认证：CE, UL, CSA等

6ES5951-7LD11 产品概述

在工业自动化的大型系统中，稳定的电力供应是系统正常运行的先决条件。西门子(Siemens)的SIMATIC S5-155U系列作为曾经的“巨无霸”，其功耗巨大，对电源的要求极高。6ES5951-7LD11作为该系列的旗舰电源模块(PS 951)，正是为满足这一苛刻需求而生。

6ES5951-7LD11不仅仅是一个简单的变压器整流器，它是一个高度集成的智能开关电源。其最大的亮点在于灵活的双路输出设计。它可以直接背板总线提供高达20A的5V直流电，足以驱动S5-155U机架上所有的CPU、通信处理器(CP)和数十个信号模块(SM)。同时，它还内置了24V直流输出，可以直接为机架上的特殊模块或外部传感器供电，无需额外配置外部24V电源柜，极大地简化了系统布线，减少了故障点。

对于许多运行了二三十年的大型炼化、电力、冶金企业来说，6ES5951-7LD11就是整个控制系统的“心脏起搏器”。它的每一次稳定输出，都决定着成千上万个逻辑运算的准确性。由于内部元件(如大容量电容、功率MOSFET)的老化，这类大功率电源是S5系统中相对容易出故障的部件之一。一块状态良好、经过满载老化测试的6ES5951-7LD11.是老系统继续安全、高效运行的根本保障。

主要特点和优势

说起6ES5951-7LD11的优势，那真是“稳”字当头，“强”字为本。首先，它的超大功率与灵活配置令人印象深刻。独有的5V/10A或20A可切换功能，使得同一块电源模块可以适应不同规模的S5-155U系统配置。无论是小型的单机架系统，还是大型的扩展系统，都能通过简单的拨码开关进行匹配，避免了“小马拉大车”或“大材小用”的尴尬。

其次，极高的可靠性与多重保护是其核心卖点。西门子一贯的德国工艺在这块电源上体现得淋漓尽致。它内置了完善的过流保护(OCP)、过压保护(OVP)、过热保护(OTP)以及短路保护。当系统出现异常(如某个模块短路)时，电源能迅速切断输出或进入限流模式，防止故障扩大烧毁昂贵的CPU或其他模块。即使在电网电压波动较大或环境温度较高的恶劣工况下，6ES5951-7LD11也能保持输出电压的稳定，确保系统不宕机。

再者，优异的电磁兼容性（EMC）也是6ES5951-7LD11的一大亮点。作为开关电源，它采用了先进的滤波技术和屏蔽设计，产生的电磁干扰极低，同时对外部干扰有极强的免疫力。这使得它在变频器、大功率电机众多的工业现场也能稳定工作，不会干扰敏感的模拟量信号或通信数据。

此外，便捷的维护与诊断也不容小觑。模块面板上通常设有LED指示灯(如5V OK, 24V OK, Fault)，直观显示电源状态。其模块化设计使得更换非常方便，只需松开螺丝即可抽出，无需断开大量外部接线(因为24V输出也通过背板或专用端子引出)。对于依赖S5-155U的老厂来说，6ES5951-7LD11就是那个最强大、最值得信赖的“能量守护者”。
