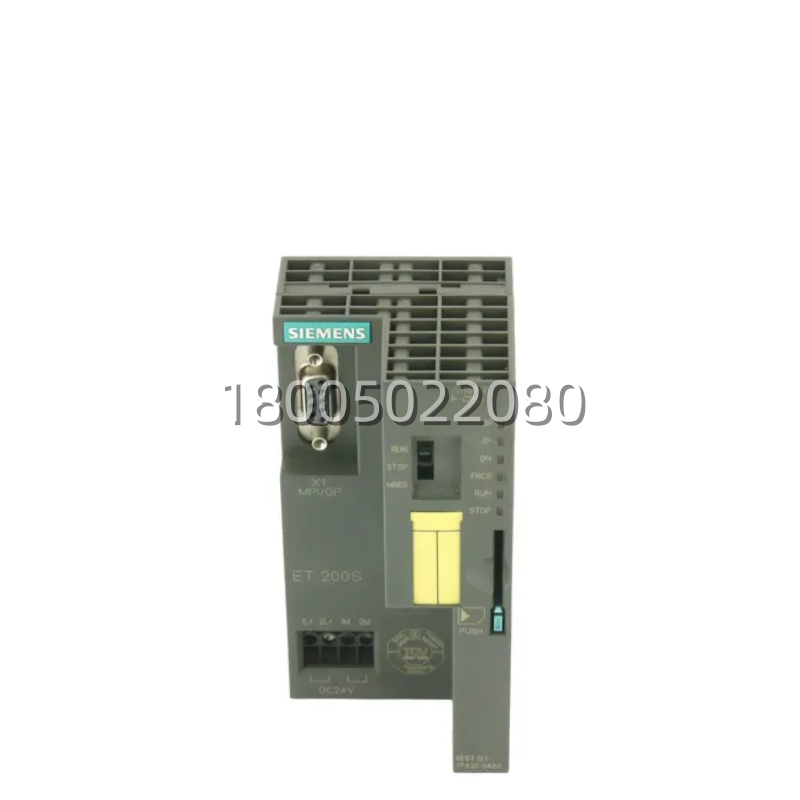

西门子 6ES7151-7FA20-0AB0：分布式安全控制系统的“大脑”

描述

产品型号：6ES7151-7FA20-0AB0

制造商：西门子 (Siemens)

产品类型：故障安全型CPU模块 (F-CPU Interface Module)

所属系列：SIMATIC ET 200S

CPU类型：IM151-7 F-CPU

工作存储器：128 KB (用于用户程序和数据)

装载存储器：需配Micro Memory Card (MMC)，最小4MB

执行时间：位指令约 0.1 µs，安全指令略长

安全等级：SIL 3 (IEC 61508), Category 4 / PL e (ISO 13849-1)

通信接口：1 x PROFIBUS-DP (从站/主站可选)，9针 Sub-D 母口

最大I/O点数：支持最多63个后续模块(含故障安全模块)

电源电压：24V DC (19.2 – 30V)

功耗：典型值 2.5W (不含负载)

工作温度：-25°C 至 +60°C

防护等级：IP20 (安装于控制柜内)

诊断功能：全面的CPU诊断、安全程序监控、通信中断检测

6ES7151-7FA20-0AB0 产品概述

在工业自动化这片江湖里，安全是底线，更是生命线。今天咱要聊的这位“安全卫士”——西门子 6ES7151-7FA20-0AB0.就是SIMATIC ET 200S分布式I/O系统中的故障安全型CPU模块(IM151-7 F-CPU)。它可不是普通的接口模块，而是一个具备独立运算能力的“小PLC”，专门用来处理那些关乎人命和设备安全的critical任务。

作为ET 200S家族中的高端玩家，6ES7151-7FA20-0AB0 的核心使命是将安全逻辑下沉到现场。传统的做法是把所有安全信号拉回中央控制室的大型安全PLC处理，线路长、成本高、响应慢。而有了 6ES7151-7FA20-0AB0.你可以直接在机器旁边构建一个独立的安全控制站。急停按钮、安全光幕、安全门开关的信号直接接入本地的ET 200S安全模块，由 6ES7151-7FA20-0AB0 就地判断并切断危险源，响应速度以毫秒计，真正做到了“危险不过夜”。

更绝的是它的“双重人格”。6ES7151-7FA20-0AB0 既能运行标准的逻辑程序(处理普通启停、计数)，又能同时运行经过TÜV认证的安全程序(F-Program)。这两种程序在同一个CPU里并行不悖，通过内部的安全机制严格隔离。这意味着你不需要买两套硬件，一套做标准控制，一套做安全控制，6ES7151-7FA20-0AB0 一机搞定，既省了钱，又省了柜子空间。对于追求高效、紧凑且符合严格安全法规的现代工厂来说，它绝对是不可或缺的“定海神针”。

主要特点和优势

说到 6ES7151-7FA20-0AB0 的优势，那真得好好说道说道。首先，它的“安全性”是经过权威背书的。这款模块通过了严格的TÜV认证，完全符合IEC 61508标准的SIL 3等级和ISO 13849标准的PL e等级。这意味着无论是汽车厂的冲压线，还是化工厂的紧急切断系统，用它都能过审，让安全工程师睡得着觉。其内部采用了冗余比较、代码校验等黑科技，确保即使硬件发生单一故障，系统也能安全停机，绝不会误动作导致危险。

其次，架构简化是其一大杀手锏。使用 6ES7151-7FA20-0AB0.你可以实现“分布式安全控制”。想象一下，一条长达百米的输送线，以前需要拉几百根安全回路电缆回到主控柜，现在只需要在沿线部署几个带 6ES7151-7FA20-0AB0 的ET 200S站，通过一根PROFIBUS电缆就能搞定所有通信和安全逻辑。这不仅节省了巨额的电缆和桥架成本，还大大减少了接线错误的可能性，调试时间缩短了一半以上。

再一个不得不提的就是它的编程灵活性。虽然它是安全CPU，但编程体验和普通S7-300 CPU非常相似，使用STEP 7 (Simatic Manager) 配合F-Configuration和F-LAD/F-FBD语言即可。安全程序块(F-FBs)有独特的黄色标识，防止误修改。而且，6ES7151-7FA20-0AB0 支持标准的PROFIBUS-DP通信，既可以作为从站挂载在上级PLC下，也可以配置为主站管理下方的智能从站，组网方式极其灵活。

此外，它的诊断能力也是顶级的。除了常规的CPU故障诊断，它还能实时监控安全程序的执行时间、安全通道的状态以及外部传感器的完整性。一旦检测到安全回路断线或传感器故障，它会立即触发预设的安全状态(如停机)，并记录详细的故障代码。这种透明化的监控机制，让维护人员能快速定位问题，避免因盲目复位带来的安全隐患。总的来说，6ES7151-7FA20-0AB0 凭借其在安全等级、系统简化和智能诊断上的卓越表现，成为了中小型安全控制系统的最佳选择。
