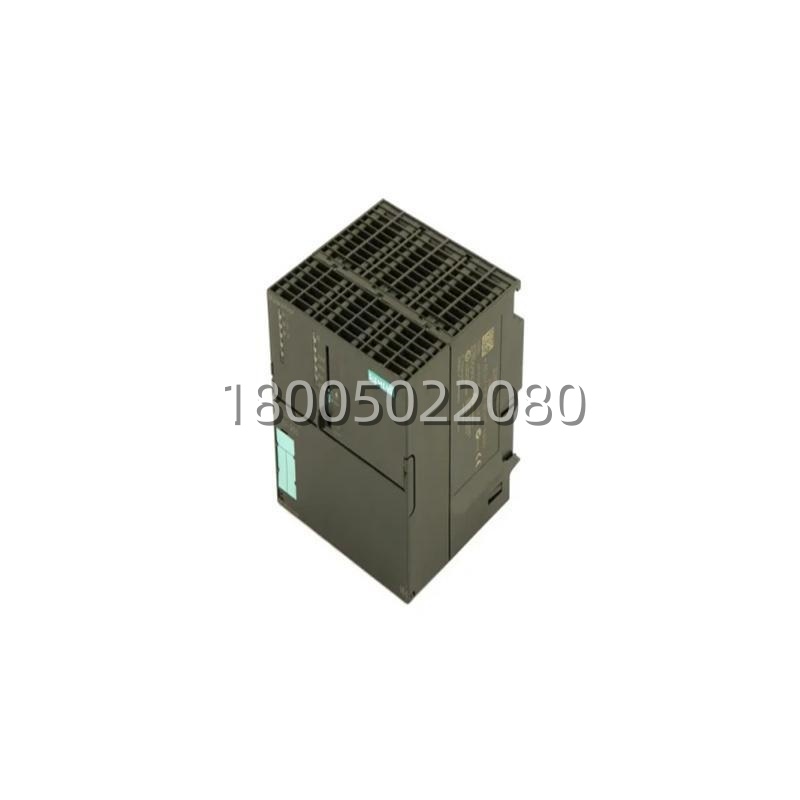

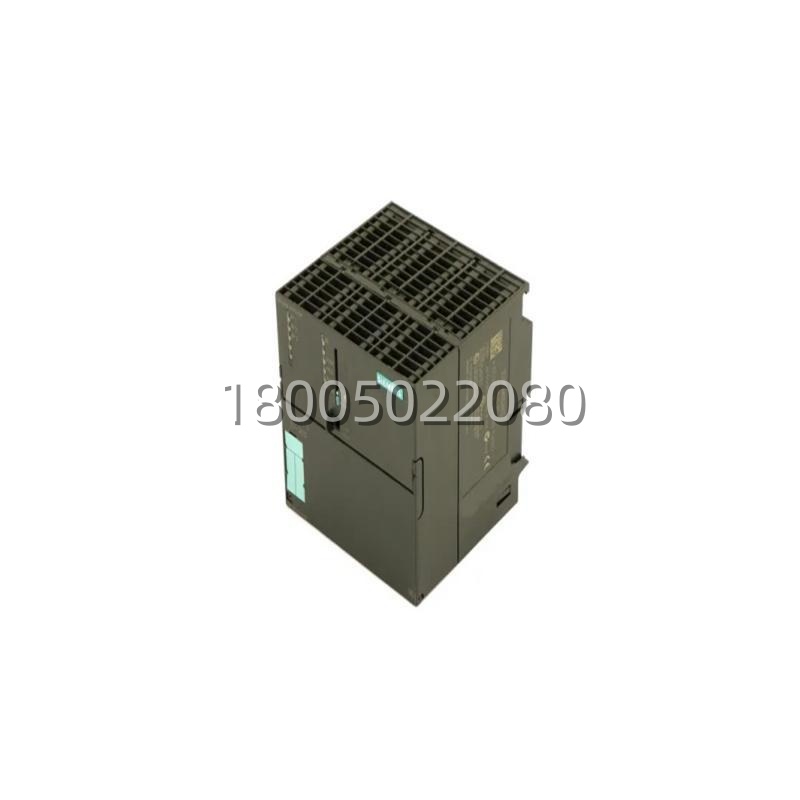

西门子 6ES7318-3EL00-0AB0 CPU 319-3 PN/DP 旗舰型号 原厂现货/精品备件

描述

6ES7318-3EL00-0AB0 技术规格

产品型号：6ES7318-3EL00-0AB0

制造商：西门子 (Siemens)

产品类型：中央处理单元 (CPU)

所属系列：SIMATIC S7-300

具体型号：CPU 319-3 PN/DP

电源电压：24V DC (20.4 – 28.8V)

工作存储器：3 MB (足以存储超大型程序和大量数据块)

装载存储器：微存储卡 (MMC) 扩展 (需另购，推荐 8MB 以上，如 6ES7953-8LGxx)

保持性存储器：全部保持 (依靠 MMC)

通信接口：

接口 1：MPI/PROFIBUS-DP (Sub-D 9针)，速率最高 12 Mbps，支持 DP 主站/从站

接口 2：PROFINET IO (RJ45 以太网口)，支持 TCP/IP, ISO-on-TCP, UDP, PROFINET CBA, PROFINET IO (控制器/设备)

执行时间 (位指令)：0.03 µs (极速!普通 300 CPU 约为 0.1-0.2 µs)

执行时间 (字指令)：0.06 µs

浮点运算：支持，速度快

最大 I/O 地址范围：8 KB 输入 / 8 KB 输出 (过程映像)，实际可寻址空间更大 (通过外设访问)

扩展模块数量：最多 32 个 (受机架槽位和背板总线负载限制，但 CPU 处理能力完全够用)

尺寸 (W x H x D)：40 x 125 x 115 mm (单宽模块，但内部结构复杂)

防护等级：IP20

工作温度：0°C 至 60°C

6ES7318-3EL00-0AB0 产品概述

在 S7-300 的发展史上，CPU 319-3 PN/DP 是当之无愧的“收官之作”和“性能天花板”。早期的 S7-300 CPU(如 312. 314. 315)往往需要插额外的 CP 模块(如 CP343-1)才能实现以太网通信，不仅占槽位，还增加成本。

6ES7318-3EL00-0AB0 彻底改变了这一局面。它将 PROFINET 接口 直接集成在 CPU 上!这意味着它可以作为 PROFINET IO 控制器，直接连接分布式的 ET200M/ET200S 远程 IO 站，或者作为智能设备接入更上层的 SCADA/MES 系统。同时，它保留了经典的 PROFIBUS-DP 接口，可以兼容海量的老式 DP 从站(如变频器、仪表)。这种双网并存的能力，让它成为新旧系统融合、网络架构升级的完美枢纽。

除了通信，它的运算能力也是碾压级的。3 MB 的内存和 0.03 µs 的指令速度，让它能轻松处理复杂的 PID 回路(几十个甚至上百个)、大量的数据运算、复杂的逻辑判断以及高速计数/定位任务。对于汽车焊装线、大型水处理厂、化工连续生产过程，它是 S7-300 平台上的唯一选择。

主要特点和优势

说到 6ES7318-3EL00-0AB0 的优势，首当其冲就是它的“集成 PROFINET”。在工业 4.0 改造中，很多老设备需要上传数据到上位机或云端。用这款 CPU，你不需要买昂贵的以太网模块，直接用自带的网口就能实现高速数据传输，支持 OPC UA (需固件支持或通过网关)、Modbus TCP 等协议，极大地降低了网络化改造的成本和难度。

再一个，就是它的“海量内存与极速处理”。3 MB 的工作内存意味着你可以把整个工厂的逻辑写在一个 CPU 里，无需拆分多个 CPU 协同，简化了系统架构。0.03 µs 的执行速度保证了即使在程序极其庞大的情况下，扫描周期依然能控制在毫秒级，满足高实时性控制需求。

还有不得不提的，就是它的“超强扩展与兼容性”。虽然它本身是 S7-300.但它能管理的 IO 点数和分布式从站数量远超普通 S7-300 CPU。它可以作为 DP 主站连接多达 125 个 DP 从站，也能作为 PN 主站连接众多 PN 设备。它是连接旧时代(DP)和新时代(PN)的桥梁。

最后，这 CPU 的“诊断功能强大”。支持 Web Server 功能(通过内置网口)，工程师可以直接在浏览器里查看 CPU 状态、变量表、甚至进行简单的诊断操作，无需到现场插电脑，维护效率极高。总之，6ES7318-3EL00-0AB0 就是用实力证明：旗舰，之所以是旗舰，是因为它能解决最难的问题!
