西门子 6ES7350-2AH00-0AE0：从简单计数到复杂凸轮控制，一模块搞定

描述

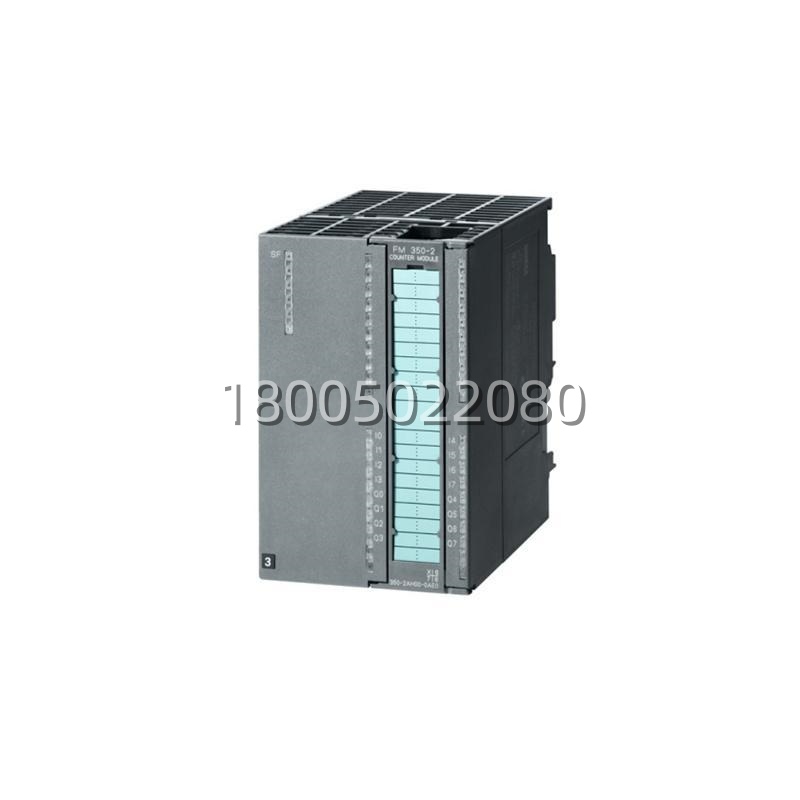

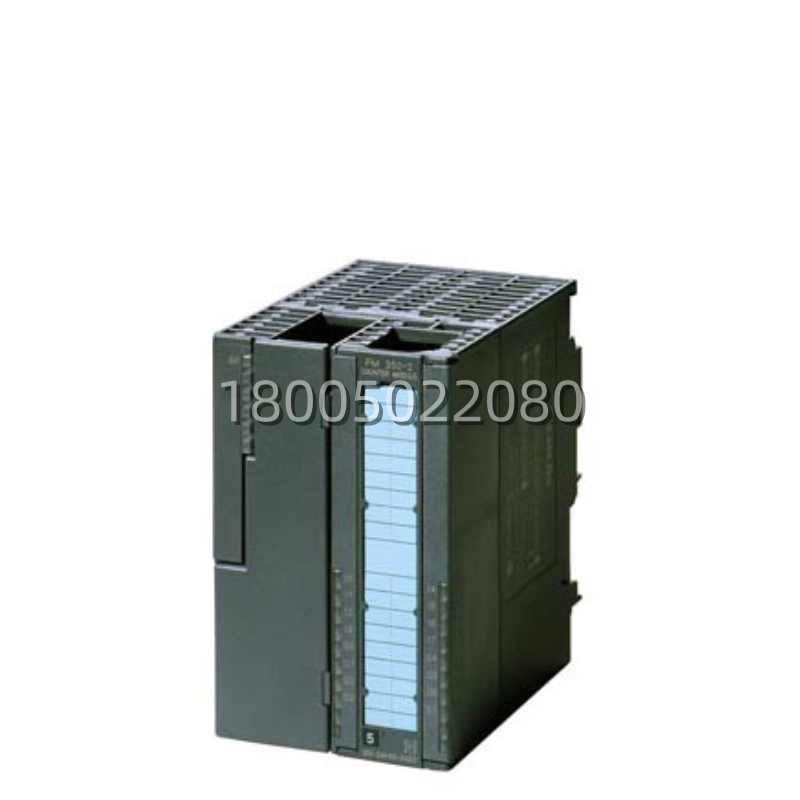

6ES7350-2AH00-0AE0 产品概述

在自动化生产线上，速度就是金钱，精度就是生命。今天咱要唠的这位狠角儿——西门子 6ES7350-2AH00-0AE0(俗称FM350-2)，那可是SIMATIC S7-300家族里专门处理高速脉冲信号的“特种兵”。这不仅仅是一个简单的计数器，它是一个集成了计数、测速、测频、周期测量以及单轴定位控制于一体的智能功能模块。你想啊，在高速包装机、印刷机、切纸机或者拉丝机上，那些每分钟几千转的电机、那些瞬间即逝的脉冲信号，靠普通的PLC扫描周期去抓?根本不可能!这时候就得靠 6ES7350-2AH00-0AE0 这种硬件级的处理神器，它能独立于CPU，实时捕捉每一个脉冲，绝不漏掉任何一个细节。

作为西门子功能模块(FM)系列的经典之作，6ES7350-2AH00-0AE0 最大的绝活就是它的“全能”与“独立”。虽然它只有一个通道，但这个通道能干的活儿太多了。它可以直接连接增量式编码器(24V或5V TTL信号)，也能连接绝对值编码器(SSI接口)。更厉害的是，它内部固化了多种功能块，用户只需在STEP 7中调用相应的功能包(Function Package)，就能轻松实现复杂的控制逻辑，无需编写繁琐的高速中断程序。无论是简单的长度计量，还是复杂的电子凸轮(Electronic Cam)同步控制，6ES7350-2AH00-0AE0 都能游刃有余。对于追求高效率和高精度的工程师来说，6ES7350-2AH00-0AE0 绝对是提升设备性能的点睛之笔。

主要特点和优势

咱们干运动的，最怕就是丢脉冲、不同步。6ES7350-2AH00-0AE0 之所以能成为市场上的常青树，凭的就是这几把“刷子”。首先，它的处理能力那是相当强悍。最高1MHz的计数频率，意味着哪怕编码器每秒转一万圈，它也能数得清清楚楚。而且，所有的计数、比较、门控操作都是在模块内部的硬件电路中完成的，完全不占用CPU的扫描时间。这就好比给PLC请了个专职的“速算专家”，CPU只管发号施令，具体的累加、判断全由 6ES7350-2AH00-0AE0 自己搞定，极大地提升了系统的整体响应速度。

其次，它的功能模式灵活多变，简直是“一模块顶五模块用”。

连续计数模式：适合做长度计量、产量统计，哪怕断电(配合电池或绝对值编码器)也能记住位置。

频率/周期/转速测量模式：直接输出电机的实时转速或振动频率，单位可以是Hz、RPM甚至工程单位，省去了用户自己写公式换算的麻烦。

定位模式：这是它的杀手锏。它可以控制伺服驱动器进行相对定位、绝对定位、参考点回归(Homing)，甚至支持“飞锯”控制(Flying Saw)，即在材料运动过程中进行切割，保证切口平整。这种功能在传统的PLC程序中实现起来极其复杂，而 6ES7350-2AH00-0AE0 内置了完整的定位算法，参数设好就能跑。

再一个，就是它的诊断和容错能力特别强。模块自带4路数字量输入和4路数字量输出，可以直接连接外部的限位开关、零点开关、启动按钮等，形成独立的本地控制回路。即使CPU暂时繁忙或通信中断，6ES7350-2AH00-0AE0 依然可以依据预设逻辑继续执行计数或保护动作(如超差报警)。它还支持硬件比较值，当计数值达到设定值时，输出点会在微秒级内动作，这种硬实时性是软件无法比拟的。此外，它支持热插拔(需在配置中启用)，更换故障模块时不用停整个系统，这对于连续生产型企业来说，价值不可估量。
