6GK1502-2CC10 产品概述

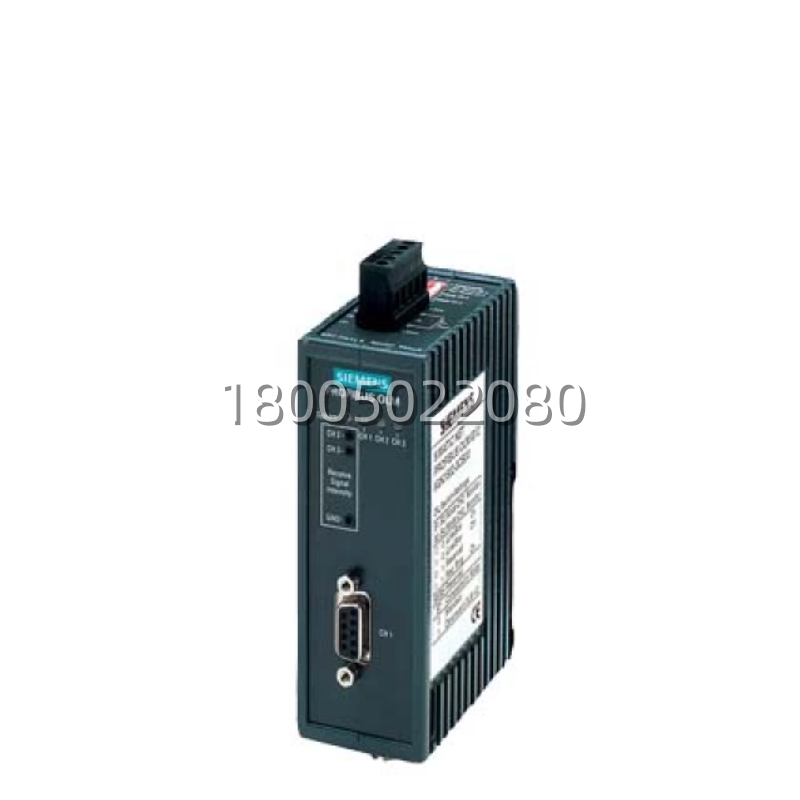

在咱们搞工业自动化的圈子里，PROFIBUS-DP 是连接 PLC 与远程 I/O、变频器、驱动器的经典总线协议。但在早期的工厂建设中，车间里强大的电磁干扰、长距离传输信号衰减以及不同设备间地电位差的问题，常常让铜缆 PROFIBUS 网络头疼不已。这时候，光纤传输就成了唯一的救命稻草。今天要给大伙儿介绍的这位“老将”——西门子 6GK1502-2CC10.属于OLM (Optical Link Module)系列中的G12型号(第二代，支持多模)。这可不是普通的中继器，它是一个专门的光电转换智能模块，行话叫光纤链路模块。

西门子 6GK1502-2CC10 的核心使命非常明确：在 PROFIBUS 网络中实现电信号与光信号的双向转换，从而利用光纤作为传输介质。它通常成对使用，或者用于构建光纤冗余环网(因为它有两个光纤口)。通过它将铜缆网络延伸到光纤网络，不仅打破了 400 米(低速)或 100 米(高速)的距离限制(多模光纤可轻松达到 2-3 公里)，更重要的是实现了电气隔离。这意味着，即使一端遭遇雷击或高压浪涌，另一端也能安然无恙;即使两个厂房之间存在巨大的地电位差，也不会产生干扰电流烧毁通讯口。对于电力、冶金、化工等强干扰环境，6GK1502-2CC10曾是构建稳定 PROFIBUS 骨干网的标准配置。虽然目前该型号已进入生命周期结束（End of Life）阶段，被新型号 6GK1502-3CC10 (OLM/G12-1300) 或其他 SCALANCE 产品取代，但在大量存量设备中，它依然是不可或缺的关键节点。

6GK1502-2CC10 技术规格

产品型号：6GK1502-2CC10

制造商：Siemens (西门子)

所属系列：SIMATIC NET PROFIBUS – OLM (Optical Link Module)

具体型号：OLM/G12 (Generation 2. Multimode)

光纤类型：多模光纤 (Multimode)，通常为 50/125 µm 或 62.5/125 µm

连接器类型：BFOC (即 ST 型卡口式光纤接头，早期标准)

电口类型：1 x RS485 (DB9 接口或端子排，支持 PROFIBUS-DP/FMS)

传输速率：9.6 kbps, 19.2 kbps, …, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps (自动识别或手动设置)

传输距离：

多模光纤 (50/125 µm): 最长约 2000m – 3000m (取决于速率)

多模光纤 (62.5/125 µm): 最长约 1000m – 2000m

工作波长：850 nm (典型多模波长)

电源电压：24 V DC (±20%)

功耗：典型值 < 4W

工作温度：0°C 至 60°C

防护等级：IP20 (控制柜内使用)

状态指示：LED 指示灯显示电源 (P1/P2)、链路状态 (Link)、活动状态 (Activity)、故障 (Fault)、环路管理状态

功能特性：支持冗余环网(两个光纤口可组建环网，提高可靠性)，自动波特率识别，信号再生

生命周期状态：已停产 (End of Product Lifecycle)，官方推荐替代型号为 6GK1502-3CC10 (注意波长和光纤类型匹配) 或 SCALANCE X 系列带 PROFIBUS 功能的模块

主要特点和优势

说到西门子 6GK1502-2CC10 的优势，那可真不是盖的。首先，它的抗干扰能力极强。在变频器、大功率电机、电焊机密集的现场，铜缆 PROFIBUS 极易受到电磁干扰导致通讯中断或数据错误。而6GK1502-2CC10将信号转为光信号传输，光信号完全不受电磁场影响，彻底解决了这一问题。这是它在恶劣环境中长期服役的根本原因。

其次，它的电气隔离特性是安全屏障。工厂不同区域的地电位往往不一致，直接用铜缆连接会导致地环路电流，轻则通讯误码，重则烧毁 PLC 通讯口。6GK1502-2CC10提供了高达几千伏的电气隔离电压，切断了地环路，保护了昂贵的自动化设备。此外，它还具备防雷击能力，对于户外长距离布线，光纤是避免雷击损坏的最佳选择。

再者，这款模块支持光纤冗余环网功能。它拥有两个光纤接口，可以与其他 OLM 模块手拉手组成一个闭环。当环网中某处光纤断裂或某个模块故障时，网络能在极短的时间内(毫秒级)自动重构，保证通讯不中断。这对于连续性生产要求极高的行业(如化工、发电)至关重要。尽管目前已停产，但由于其可靠性，很多工厂不愿轻易更换整个网络架构，因此对6GK1502-2CC10的备件需求依然存在。
