西门子 6GK1561-3AA02 通信处理器：性能参数、驱动安装与维护全指南

描述

6GK1561-3AA02 产品概述

在工业自动化这片江湖里，上位机(PC/IPC)与底层PLC的数据交互就是系统的“大动脉”，而保证这条大动脉畅通无阻的，往往是一张专业的通信网卡。今天咱聊的这位主角——西门子 6GK1561-3AA02.正是西门子SIMATIC NET家族中一位久经沙场的“老将”，学名叫通信处理器CP 5613 A2(Communication Processor CP 5613 A2)。这玩意儿可不是普通的家用串口卡，它是专为工业环境设计的“智能网关”，负责在Windows操作系统与西门子S7自动化系统之间建立稳固、高效的PROFIBUS通信链路。

很多老法师都知道，西门子 6GK1561-3AA02 在那些运行了十几二十年的大型工厂里，地位那是相当稳固。无论是石化厂的DCS监控站，还是汽车线的MES数据采集服务器，都需要与大量的S7-300/400 PLC进行实时数据交换。普通的商用串口卡或廉价转换器虽然便宜，但在高负载、强干扰的工业现场往往表现不佳，容易出现丢包、断连，导致监控画面卡顿、历史数据丢失。6GK1561-3AA02 的存在，就是为了解决这个问题。它像是一个不知疲倦的“搬运工”，凭借专用的硬件架构和优化的驱动程序(如HardNet-PB)，能够处理海量的并发连接请求，确保数据传送的实时性和完整性。

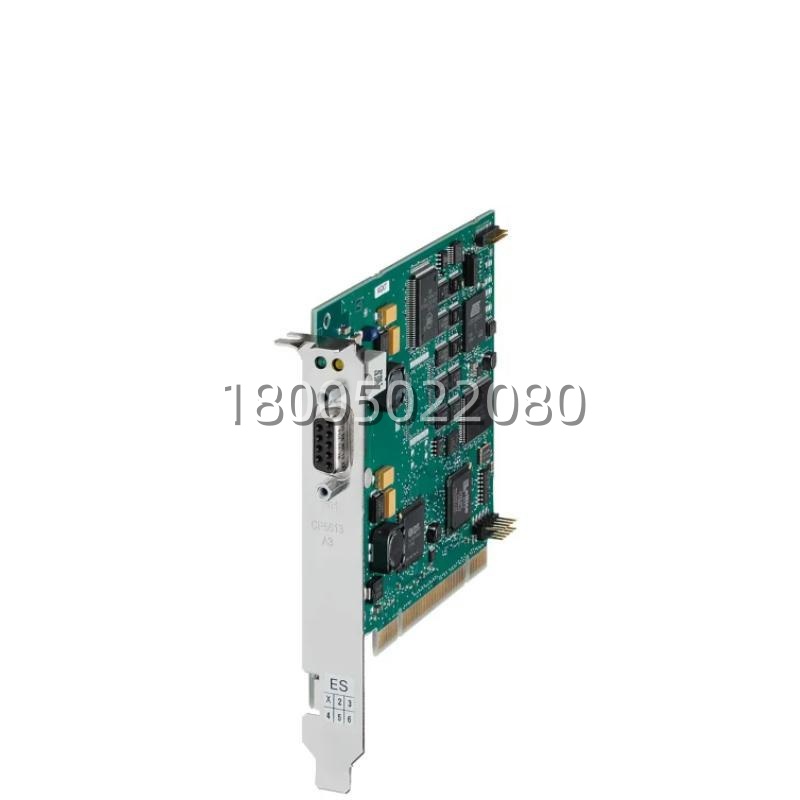

别看它外观就是一张标准的PCI半高卡，金手指闪闪发光，背后有一个9针Sub-D插座，但肚子里的“武功秘籍”可不少。6GK1561-3AA02 最大的亮点之一是内置了独立的通信处理器和大容量缓冲RAM。这意味着它可以独立处理复杂的PROFIBUS协议栈，无需主机CPU频繁中断，极大地减轻了上位机的负担。它支持从9.6 kbps到12 Mbps的全速率自适应，兼容PROFIBUS-DP、MPI和FDL协议，并且可以配置为DP主站(Class 1或Class 2)，直接读取从站设备数据，或者作为DP从站与其他主站通信。

对于许多还在依赖经典架构(Windows + S7-300/400 + PROFIBUS)维持生产的工厂来说，找到一块功能完好、驱动兼容的6GK1561-3AA02.就是给整个监控系统吃了一颗定心丸。尽管新技术层出不穷(如PROFINET、OPC UA)，但在大量存量项目中，CP 5613 A2依然是连接旧款PLC与新款Windows操作系统的最佳(甚至是唯一)解决方案。懂行的都知道，这就是妥妥的“硬通货”，手里有货，心里不慌!

注：该型号属于经典产品，后缀“02”通常代表A2版本(相比老款A1版本性能更优、兼容性更好)，虽然官方可能已推出更新换代型号(如CP 5623等)，但6GK1561-3AA02凭借其极高的稳定性和广泛的兼容性，在维护市场中依然需求旺盛。

6GK1561-3AA02 技术规格

产品型号：6GK1561-3AA02

制造商：Siemens (西门子)

产品类型：通信处理器 (Communication Processor) – PCI Card

所属系列：SIMATIC NET / CP 5613 A2

总线接口：PCI (Peripheral Component Interconnect)

位宽：32-bit

频率：33 MHz / 66 MHz

电压：3.3 V / 5 V (通用键位，自动适配)

网络接口：1 x 9-pin Sub-D Female (PROFIBUS DP/MPI)

隔离：电气隔离 (通常可达500V)

传输速率：9.6 kbps, 19.2 kbps, …, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps (可调)

支持协议：

PROFIBUS-DP (Master Class 1 & 2. Slave)

MPI (Multi-Point Interface)

FDL (Fieldbus Data Link)

S7 Communication (via DP)

最大节点数：作为主站可连接最多124个从站 (取决于波特率和配置)

LED指示灯：

BUSF (总线故障)

RUN (运行状态)

TX/RX (数据收发)

工作温度范围：0°C 至 60°C

存储温度范围：-40°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装在机箱内)

尺寸 (长x高)：约 175 mm x 110 mm (标准半高卡)

认证标准：CE, UL, CSA, FM Class I Div 2

兼容操作系统：

Windows XP Professional (32/64 bit)

Windows Vista / 7 / 8 / 10 / 11 (32/64 bit)

Windows Server 2003 / 2008 / 2012 / 2016 / 2019

所需软件：SIMATIC NET SoftNet-PB / HardNet-PB (单独授权)

主要特点和优势

说到这6GK1561-3AA02 的优势，那真得好好唠唠。首先，这哥们儿的“独立处理能力”简直是无敌的。普通的串口卡在处理PROFIBUS协议时，往往需要CPU进行大量的中断处理，容易导致上位机CPU占用率飙升，甚至在大数据量传输时出现卡顿。而6GK1561-3AA02 拥有板载的专用通信处理器和大容量RAM，能够独立处理底层的协议栈、数据包封装/解封装以及重传机制，极大地减轻了主机CPU的负担。配合西门子的HardNet-PB驱动，它能实现极低的延迟和极高的数据吞吐率，轻松应对每秒数千个标签的刷新需求，确保SCADA画面流畅、历史数据库记录完整。

再一个，就是它的“高波特率支持”。很多老式通信卡最高只支持1.5 Mbps或3 Mbps，而在现代高速产线上，为了缩短扫描周期，往往需要12 Mbps的速率。6GK1561-3AA02 完美支持最高12 Mbps的传输速率，能够充分发挥S7-300/400 CPU及ET200从站的性能潜力，显著减少系统响应时间。这对于那些对实时性要求极高的控制回路(如快速定位、同步控制)至关重要。

还有不得不提的“广泛兼容性”。尽管是老牌产品，但6GK1561-3AA02 的驱动程序更新非常及时，完美支持从古老的Windows XP到最新的Windows 10/11以及各类Server服务器系统。无论是32位还是64位操作系统，都能即插即用(需安装驱动)。这使得它在老系统升级(如更换新电脑但保留旧PLC和PROFIBUS网络)时成为了不可或缺的桥梁。你不需要更换现场的几百台从站，只需在新电脑上插一张6GK1561-3AA02.装好驱动，一切照旧运行。

此外，6GK1561-3AA02 的稳定性经过了几十年的市场验证。它采用了工业级的元器件和坚固的PCB设计，能够耐受高温、高湿、强电磁干扰等恶劣环境。其看门狗功能和自诊断机制能在通信异常时自动复位或报警，防止系统死锁。对于那些要求7×24小时不间断运行的关键产线，这种可靠性是任何廉价替代品无法比拟的。

最后，从全生命周期成本(Total Cost of Ownership, TCO)来看，虽然6GK1561-3AA02 的单价高于普通串口卡，但它节省了大量的系统集成时间、减少了外部设备投资、避免了因通信故障导致的生产停机损失。更重要的是，它提供了原厂级别的技术支持和长期供货保障(通过库存或翻新渠道)，让工程人员省心省力。在追求高可靠性的工业领域，6GK1561-3AA02 绝对是性价比之选。
