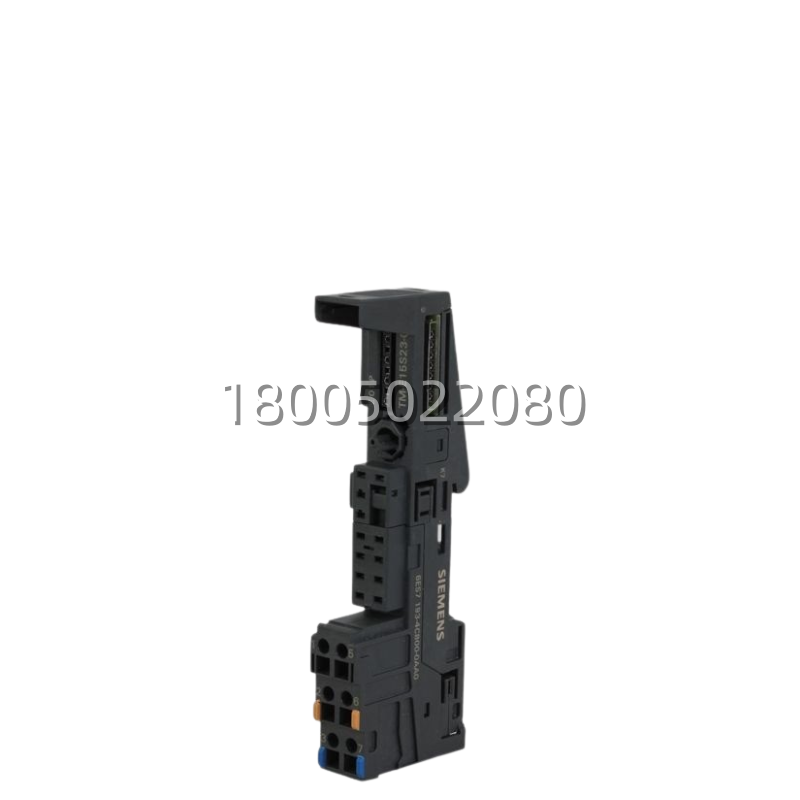

产品型号： 6ES7193-4CB00-0AA0 (对应子型号：TM-E15S23-01)
制造商：西门子 (Siemens)
产品类型：端子模块 (Terminal Module, TM)
所属系列：SIMATIC ET 200S
适用电子模块宽度：15 mm
接线技术：螺钉型端子 (Screw terminals)
接线排布：2排，每排3个端子 (2×3 configuration)
辅助触点：支持 (用于传输负载电压或辅助电源)
最大导线截面积：
刚性导线：2.5 mm²
柔性导线 (带套管)：2.5 mm²
柔性导线 (不带套管)：2.5 mm²
额定绝缘电压：250 V
额定工作电流：4 A (取决于具体端子和应用，通常用于信号和小功率控制)
工作环境温度：0°C 至 +60°C
存储温度：-40°C 至 +70°C
相对湿度：5% 至 95% (无冷凝)
尺寸 (WxHxD)：15mm (宽) x 约70mm (高，含导轨卡扣) x 约60mm (深)
防护等级：IP20
机械寿命：插拔次数高，耐用性强
认证：CE, UL, cULus等
6ES7193-4CB00-0AA0 产品概述
在SIMATIC ET 200S分布式IO系统中，电子模块(如数字量输入/输出、模拟量模块等)是负责逻辑处理和信号转换的“大脑”，而端子模块则是连接现场世界的“双手”。 6ES7193-4CB00-0AA0 正是这样一款关键的“双手”组件。它是专为15mm宽度的标准ET200S电子模块设计的螺钉型端子模块。今儿个老姜我就给大伙儿好好唠唠这位默默无闻却至关重要的“连接大师”—— 6ES7193-4CB00-0AA0.
这 6ES7193-4CB00-0AA0 的核心任务非常明确：为ET200S电子模块提供一个稳固、便捷的接线界面。它的前端是标准的螺钉端子，方便工程师使用螺丝刀将现场的传感器、执行器线缆牢固地压紧;后端则是精密的弹簧触点，当电子模块插入时，能自动与模块底部的引脚紧密接触，实现电气导通。这种“前螺钉、后弹簧”的设计，既保留了螺钉接线抗拉力强、兼容性好的优点(可接各种线径和线型的导线)，又实现了模块更换时的免拆线操作——维护时只需拔出电子模块，端子模块和现场接线完全不动，大大缩短了停机时间。
更绝的是，这模块不仅仅是个“接线排”，它还设计了巧妙的电位传递功能。 6ES7193-4CB00-0AA0 拥有2排x3个端子的布局，其中部分端子专门用于连接负载电压(L+、M)或辅助电源。这意味着你可以通过它直接将24V电源分配给插在上面的电子模块，无需额外的跳线或电源模块(对于某些小功率模块)。这种集成化设计简化了柜内布线，减少了故障点。而且，它的结构坚固，耐高温、抗震动，能在恶劣的工业环境中长期保持接触良好，杜绝因接线松动导致的信号误报或设备误动。对于搞工程的人来说， 6ES7193-4CB00-0AA0 简直就是构建整洁、高效、易维护的ET200S站点的基石。
主要特点和优势
咱们来细细拆解一下 6ES7193-4CB00-0AA0 到底强在哪儿。首先，最让人爽的就是它的“免拆线维护”能力。在传统接线方式中，更换一个坏掉的IO模块往往意味着要拧松几十颗螺丝，把线全拆下来，换好后再一根根接回去，费时费力还容易接错。用了 6ES7193-4CB00-0AA0.电子模块和端子模块是分离的。当电子模块故障时，你只需要按下释放按钮，把它拔出来，换个新的插进去就行，现场的接线纹丝不动。这不仅将更换时间从半小时缩短到几分钟，还彻底消除了人为接线错误的风险。
再来说说它的“接线灵活性”和“稳固性”。虽然是ET200S这种紧凑型系统，但 6ES7193-4CB00-0AA0 依然坚持使用螺钉型接线。相比弹簧接线，螺钉接线对导线的适应性更强，无论是单股硬线、多股软线，还是带冷压端头的线缆，都能轻松压紧，且接触电阻极小，抗震动性能优异。对于那些振动较大或温差变化剧烈的现场(如钢铁厂、矿山)，螺钉接线更能保证长期运行的可靠性，不会出现弹簧疲劳导致的接触不良。
还有一个不得不提的亮点，就是它那“紧凑而功能齐全”的设计。虽然只有15mm宽，但它提供了6个接线点，足以满足大多数15mm宽电子模块(如8DI、8DO、4AI等)的接线需求。同时，它内部的电位分布经过精心设计，能够安全地传递负载电压和信号电位，防止短路和干扰。其透明的盖板(部分版本)或清晰的标识区，让接线一目了然，方便调试和巡检。
此外，作为西门子原装产品， 6ES7193-4CB00-0AA0 的材质和工艺都是一流的。端子采用高导电率的铜合金，表面镀锡防氧化;外壳使用阻燃、耐高温的工程塑料，确保在极端环境下不变形、不老化。总之， 6ES7193-4CB00-0AA0 不仅仅是一个简单的接线端子，它是集便捷维护、可靠连接、紧凑设计于一身的工业级连接解决方案，专为提升ET200S系统的整体性能和可维护性而生。
