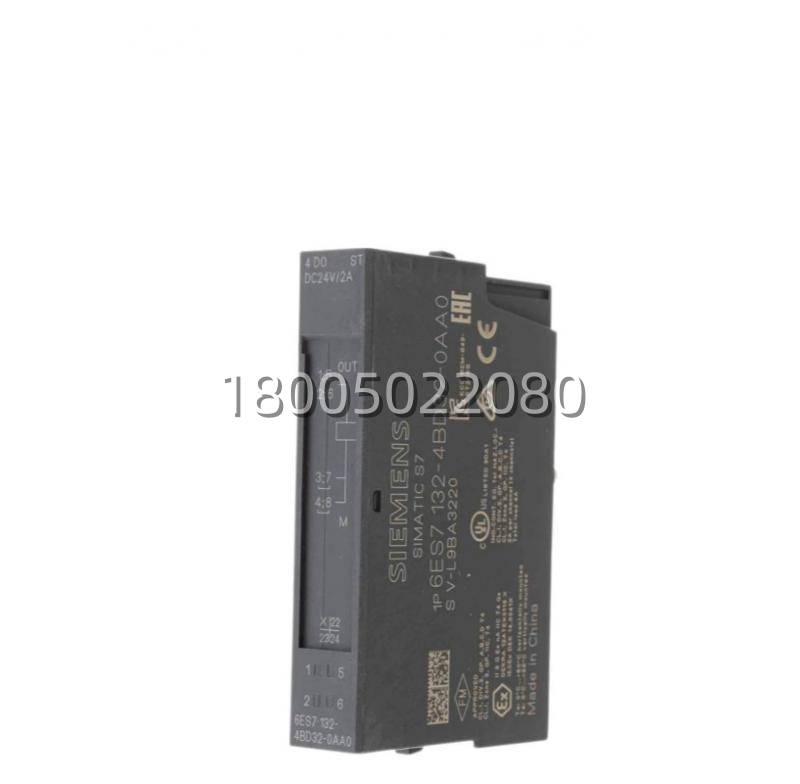

西门子ET200S输出模块 6ES7132-4BD32-0AA0 | 高可靠性，广泛用于自动化

描述

6ES7 132-4BD32-0AA0 技术规格

产品型号：6ES7 132-4BD32-0AA0

制造商：SIEMENS

产品类型：数字量电子模块 / 输出模块

订货号：6ES7132-4BD32-0AA0

产品描述：SIMATIC ET 200S, DIGITAL ELECTRONIC MODULE, 16 DO, 24V DC, 0.5A PNP

输出点数：16

输出类型：固态 MOSFET， 源型输出 (PNP)

额定负载电压：24V DC (20.4V – 28.8V)

每点额定输出电流：0.5A

每个模块总输出电流(40°C)：4A (详见降额曲线)

最小负载电流：5mA

开关频率：电阻负载最高100 Hz， 电感负载最高0.5 Hz

诊断：无

电气隔离：通道与背板总线之间光耦隔离

状态指示：每通道一个绿色LED(指示“有输出”)

功率损耗：典型2W

尺寸(宽x高x深)：15mm x 126mm x 52mm

安装方式：安装在ET 200S终端模块上，整体卡装在DIN导轨

6ES7 132-4BD32-0AA0 产品概述

兄弟们，在自动化控制这个江湖里，CPU是“大脑”，传感器是“眼睛”，那咱今天说的这个西门子 6ES7 132-4BD32-0AA0.就是听令行事的“拳头”和“手脚”。它是一块标准的16点数字量输出(DO)模块，专属于西门子大名鼎鼎的ET 200S分布式I/O系统。您想啊，PLC程序里一个“1”信号发出来，通过6ES7 132-4BD32-0AA0​ 这个模块，就能实实在在地让一个24V的电磁阀得电动作，或者让一个接触器吸合，从而控制电机转动。它采用晶体管输出，速度快、寿命长，没有机械触点那种磨损和拉弧的问题。作为ET 200S家族的一员，它必须和IM 153系列的接口模块(比如刚才说的IM 153-1)配套使用，插在终端模块上，通过背板总线接收指令。可以说，6ES7 132-4BD32-0AA0​ 是将控制逻辑转化为物理动作的关键桥梁，在成千上万的自动化设备中默默发挥着稳定可靠的作用。

主要特点和优势

这模块的优势，总结起来就三点：紧凑、麻利、抗造。

先说紧凑高效。在区区15毫米的宽度里，集成了16个独立的输出通道，这个点位密度在当年同类型产品里是相当出色的。这意味着在有限的控制柜空间里，您可以接入更多的输出信号，对于控制点数较多的设备，能显著节省安装空间和成本。它采用“源型”(PNP)输出，意思是当输出激活时，模块从内部提供24V正极到负载，负载的另一端接负极(M)。这种接法在很多场合布线更直观方便。

再说响应麻利。晶体管输出的开关速度极快，能轻松应对高速脉冲输出的需求，比如控制闪光报警灯或者需要快速通断的场合。每个通道都带一个绿色LED指示灯，输出状态一目了然，现场调试和故障排查时特别省心。虽然它自身不带高级诊断功能(如短路检测)，但凭借ET 200S系统的整体稳定性和清晰的通道指示，维护起来并不复杂。

最关键的是皮实抗造。工业级设计，能适应振动、潮湿等恶劣的电气环境。每通道0.5A的输出能力，驱动常见的中间继电器、小型接触器、电磁阀线圈和指示灯绰绰有余。但兄弟你得注意，驱动大电流负载(比如大型接触器、电机)时，一定要通过中间继电器过渡，别让模块直扛，这是保护模块的基本原则。模块与背板总线间有光耦隔离，有效防止现场侧的干扰窜入控制系统，提升了整个站的抗干扰能力。
