6ES7960-1AA04-5AA0 技术规格
产品型号：6ES7960-1AA04-5AA0
制造商：西门子 (SIEMENS)

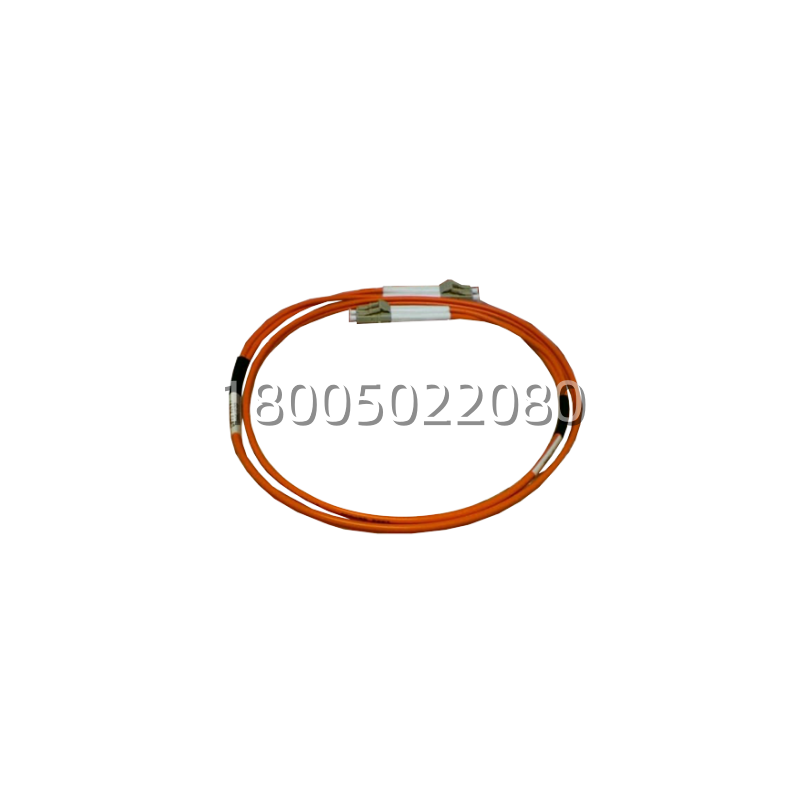

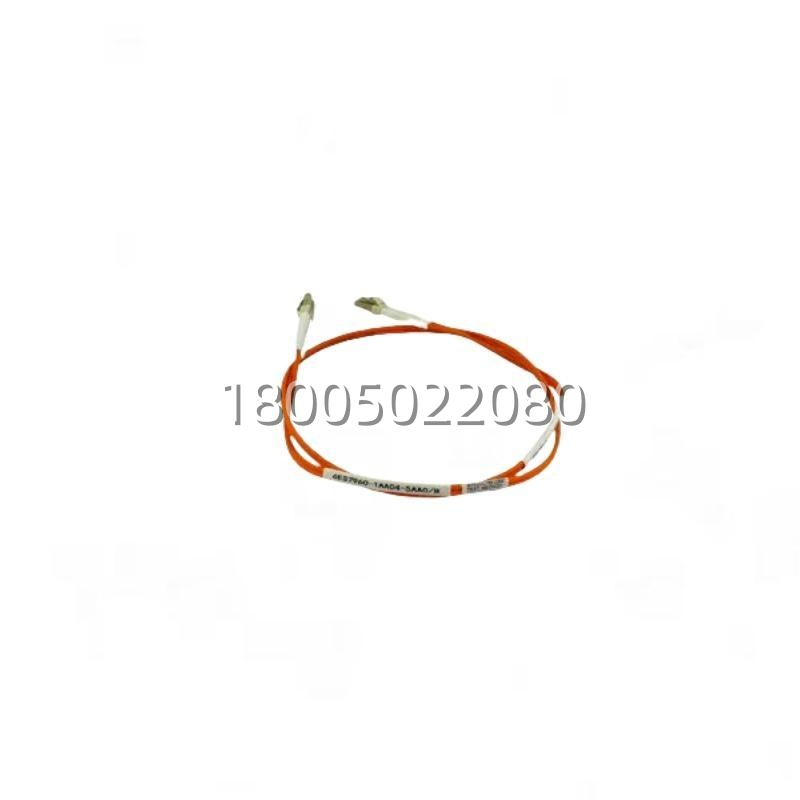

产品名称：Patch cable FOC 1m for synchronization module / direct CPU connection
所属系列：SIMATIC S7-400H / S7-400FH / S7-400HF
电缆类型：光纤电缆 (FOC – Fiber Optic Cable)
电缆长度：1.0 米 (固定长度，预制件)
连接器类型：专用光纤连接器 (通常直接适配CPU或同步模块的光纤接口)
传输速率：高速同步数据传输 (具体速率取决于CPU型号，通常足以支持微秒级同步)
工作波长：典型多模光纤波长 (如850nm)
弯曲半径：最小弯曲半径需遵循西门子规范 (通常≥30mm)，避免光纤折断
工作温度：0°C 至 +60°C
存储温度：-40°C 至 +70°C
防护等级：IP20 (安装在柜内)
兼容CPU型号 (带集成同步接口)：
CPU 412-3H PN/DP (6ES7412-3HJ14-0AB0 等)
CPU 414-3H PN/DP (6ES7414-3HM06-0AB0 等)
CPU 416-3H PN/DP (6ES7416-3HR05-0AB0 等)
CPU 417-4H PN/DP (6ES7417-4HT14-0AB0 等)
以及所有标有 “H” 且背部带有两个光纤同步接口的S7-400H CPU
配合使用的同步模块 (若CPU无集成接口)：
IM 460-8 / IM 461-8 (旧款系统可能需要，新款通常直连)
应用场景：S7-400H 冗余系统 (Redundant System), 容错系统 (Fault-Tolerant System)
6ES7960-1AA04-5AA0 产品概述
在要求极高可用性的工业自动化领域，SIMATIC S7-400H冗余系统以其卓越的“零停机”能力著称。而 6ES7960-1AA04-5AA0 光纤同步电缆，正是连接这一系统“双大脑”(主CPU和备CPU)的关键纽带。它的核心任务是实时、高速地将主CPU的内存数据、程序执行状态和I/O映像区镜像到备用CPU中。
6ES7960-1AA04-5AA0 的最大亮点在于其高效便捷的连接方式。早期的S7-400H系统需要通过专用的同步模块(插在扩展机架)和长电缆进行连接，占用槽位且成本高。而现代S7-400H CPU(如-3H, -4H系列)直接在CPU本体背面集成了两个光纤同步接口。6ES7960-1AA04-5AA0 这根1米长的预制光纤，可以直接将两个CPU的同步口“手拉手”连起来(若距离稍远也可通过两个接口串联或使用更长的光缆，但1米是最常用的柜内互联长度)。这种直连方式不仅省去了同步模块的费用(每套系统省下一大笔钱)，还减少了信号中转环节，进一步降低了同步延迟。
采用光纤传输是另一大优势。在钢铁厂的高炉旁、变电站的开关柜边、化工厂的反应釜周围，电磁干扰(EMI)无处不在。传统的铜缆同步容易受到干扰导致同步失败，引发系统误切换甚至停机。而 6ES7960-1AA04-5AA0 使用光信号传输，完全免疫电磁干扰，确保了在主CPU发生故障的瞬间，备用CPU能以毫秒级的速度无扰动接管控制，生产过程“零感知”。对于追求极致稳定性的关键工艺，这根小小的光纤电缆就是守护生产连续性的“定海神针”。
主要特点和优势
咱们搞冗余系统的，最怕就是同步不稳定、切换有扰动、布线太麻烦。6ES7960-1AA04-5AA0 之所以能成为S7-400H系统的标配，凭的就是这几招“独门绝技”。首先，它的“直连免模块”设计简直是省钱省心的典范。以前搞一套S7-400H，光同步模块就得花几千块，还得占两个槽位。现在用 6ES7960-1AA04-5AA0 直接连CPU，这笔钱和省下的槽位(可以多插两个I/O模块)实实在在落到了口袋里。对于预算有限又要上冗余的项目，这绝对是最佳方案。
其次，它的“光纤抗干扰”性能无敌。在强电环境里，铜缆就是“天线”，什么干扰都收;光纤就是“绝缘体”，雷打不动。这意味着你的冗余系统即使在变频器满负荷运行、大型电机启停的恶劣工况下，也能保证主备CPU数据严格一致。一旦主CPU挂掉，备CPU立马顶上，阀门不会误关，电机不会乱转，真正做到了“故障安全”。
再一个，就是它的“预制1米长度”带来的标准化和可靠性。1米长度最适合标准控制柜内两个CPU并排安装的距离。工厂预制的光纤接头，精度极高，损耗极低，比现场做头靠谱得多。插上就能用，不用调试，不用熔接，大大缩短了安装调试周期。
