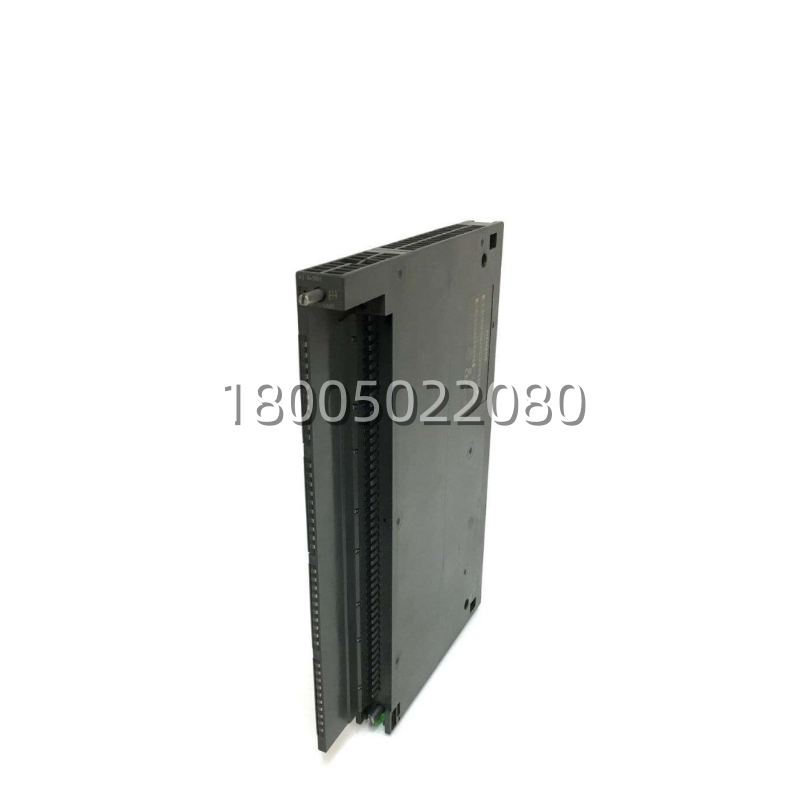

解决信号干扰：西门子 6ES7432-1HF00-0AB0 高隔离度 8通道模拟输出卡

描述

6ES7432-1HF00-0AB0 技术规格

产品型号：6ES7432-1HF00-0AB0

制造商：SIEMENS (西门子)

产品类型：模拟量输出模块 (Analog Output Module) – SM432

所属系列：SIMATIC S7-400

通道数量：8 路

隔离方式：通道间电位隔离 (Channel-to-Channel Isolation)，通道与背板总线隔离

分辨率：13 位 (包括符号位)，即 +/- 8192 数字量

转换时间：

所有 8 个通道的总转换时间：典型值 < 1.5 ms (取决于负载和配置)

单通道建立时间：到满量程的 99% 约 < 0.5 ms (电阻负载)

输出范围 (可参数化 per channel)：

电压：±10 V, ±5 V, ±2.5 V, 1 V 至 5 V, 0 V 至 10 V 等

电流：0 mA 至 20 mA, 4 mA 至 20 mA, ±20 mA 等

负载阻抗：

电压输出：> 5 kΩ (建议值，最大驱动能力约 5mA)

电流输出：< 600 Ω (在 24V 供电下，具体取决于电源电压和负载)

精度误差：

基本误差：±0.3% 满量程 (典型值)

温度漂移：±0.005% 满量程/°C

诊断功能：

共模干扰抑制

断线检测 (仅电流输出模式)

短路检测 (仅电压输出模式)

溢出/下溢指示

电源消耗：

从背板总线 (5V DC)：典型值 150 mA

从外部负载电源 (24V DC)：典型值 100 mA (无负载时)，最大随负载电流变化

尺寸规格：约 25mm x 290mm x 220mm (宽x高x深，单槽宽)

重量：约 0.3 kg

工作温度：0°C 至 +60°C

防护等级：IP20

6ES7432-1HF00-0AB0 产品概述

在 SIMATIC S7-400 庞大的信号模块家族中，6ES7432-1HF00-0AB0 (SM432) 无疑是一位“多面手”专家。作为高性能的 8 通道模拟量输出模块，它承担着将 PLC 内部的数字控制量转换为现场执行机构能识别的模拟信号(电压或电流)的关键任务。这块 6ES7432-1HF00-0AB0 最大的亮点在于其“高度灵活性与隔离性”。它拥有 8 个完全电位隔离的输出通道，这意味着每个通道都可以独立组态为不同的信号类型(如通道 1 输出 4-20mA 控制阀门，通道 2 输出 ±10V 控制变频器)，且通道之间互不干扰，极大地提高了系统的抗干扰能力和安全性。

很多老法师都知道，低端模拟模块往往是分组隔离甚至无隔离，一旦某个通道接地故障，可能波及整个模块甚至 CPU。而 6ES7432-1HF00-0AB0 的通道间隔离设计，彻底杜绝了这种风险。其 13 位的高分辨率，使得输出信号极其平滑，能够有效减少执行机构的抖动，延长设备寿命，特别适用于对控制精度要求极高的场合，如精密化工配料、恒张力控制或高质量温控系统。此外，它还具备完善的诊断功能，能实时监测断线(电流模式)或短路(电压模式)，并通过 LED 指示灯和 CPU 诊断中断迅速报警，帮助维护人员快速定位故障。对于构建高可靠、高精度的过程控制系统，6ES7432-1HF00-0AB0 是不可或缺的核心组件。

主要特点和优势

说到 6ES7432-1HF00-0AB0 的优势，首先得提它的“逐通道灵活组态”。这是它最核心的价值。在很多复杂项目中，现场仪表五花八门，有的需要电流信号，有的需要电压信号，甚至量程都不一样。使用 6ES7432-1HF00-0AB0.你不需要为了迁就模块而更换现场仪表，也不需要购买多种不同型号的模块。只需在 STEP 7 硬件组态中，鼠标点几下，就能为每个通道单独设定信号类型和量程。这种灵活性不仅节省了备件库存成本，还大大简化了工程设计和后期改造的难度。

再一个就是它的“卓越隔离性能与抗干扰能力”。8 个通道全部实现电位隔离，且通道与背板总线也隔离。这意味着即使现场侧发生高压窜入或接地环路问题，也不会影响到其他通道或 PLC 系统本身。在电磁环境恶劣的工厂(如电厂、钢厂)，这种隔离设计是保证系统稳定运行的“护身符”。它能有效抑制共模干扰，确保输出信号的纯净度，让执行机构动作更精准。

此外，这款模块的“智能诊断与维护便利性”也是一大亮点。它内置了丰富的诊断电路，能自动检测负载断线(针对电流输出，防止阀门失控关闭)或输出短路(针对电压输出，防止烧毁模块)。一旦检测到异常，模块上的 SF 灯会亮起，并向 CPU 发送诊断中断，程序员可以在程序中编写相应的处理逻辑(如保持最后值、输出安全值等)。配合前连接器上的清晰标签区和测试插座，维护人员可以在不断线的情况下测量信号，极大提高了故障排查效率。对于连续生产过程，6ES7432-1HF00-0AB0 提供的这些诊断功能，是预防非计划停机的重要防线。
