解决总线超长难题：西门子 6ES7972-0AA02-0XA0 中继器深度技术解析

描述

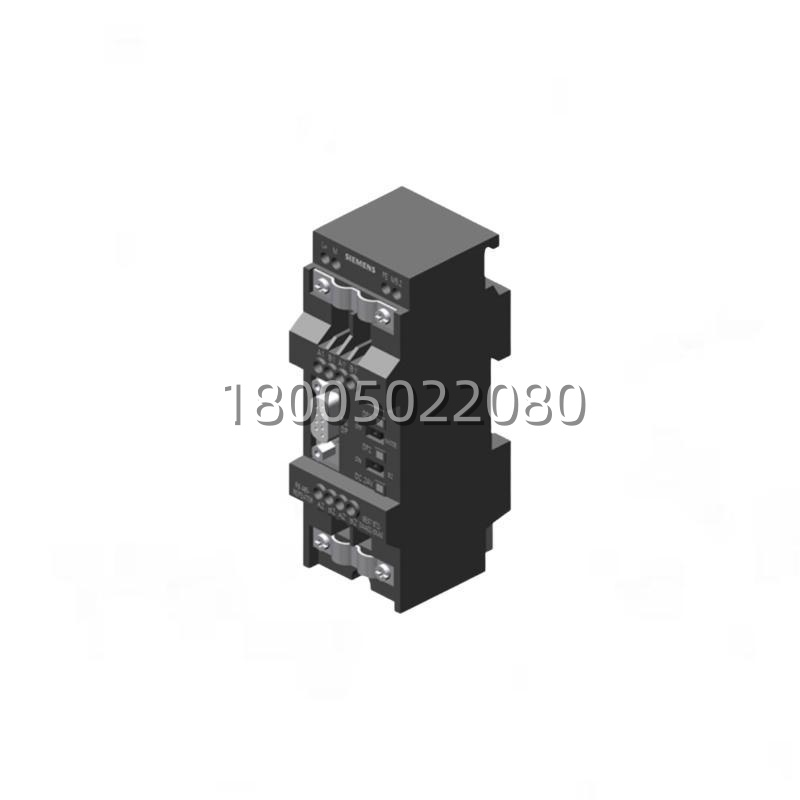

6ES7972-0AA02-0XA0 产品概述

在工业自动化这片江湖里，现场总线就是系统的“神经网络”，神经要是传不远或者信号弱了，手脚(执行器)肯定不听使唤。今天咱聊的这位主角——西门子 6ES7972-0AA02-0XA0.正是西门子PROFIBUS家族中一位久经沙场的“老将”，学名叫RS485中继器(Repeater)。这玩意儿可不是简单的信号放大器，它是连接不同PROFIBUS网段、实现电气隔离、扩展网络规模的关键枢纽。

很多老法师都知道，西门子 6ES7972-0AA02-0XA0 在那些运行了十几二十年的老厂子里，地位那是相当稳固。在化工、电力、冶金这些厂区广阔、设备分散的行业，标准的PROFIBUS-DP网络往往受限于1200米的传输距离和32个站点的数量限制。一旦超出这个范围，通信就会报错、丢包，甚至瘫痪。6ES7972-0AA02-0XA0 的存在，就是为了解决这个问题。它像是一个不知疲倦的“接力手”，将微弱的信号重新整形、放大，并电气隔离后发送到下一段总线，确保数据能稳稳当当地传到几公里之外。

别看它外观小巧，采用标准的S7-300模块宽度(22mm)，安装在DIN导轨上毫不占地，但肚子里的“武功秘籍”可不少。6ES7972-0AA02-0XA0 支持从9.6 kbit/s到12 Mbit/s的所有PROFIBUS波特率，并且能自动识别和适应，无需手动拨码设置波特率，大大简化了调试工作。对于许多还在依赖S7-300/400 PLC维持生产的工厂来说，找到一块功能完好、成色新的6ES7972-0AA02-0XA0.就是给整个通信网络吃了一颗定心丸。它让原本受限的网络拓扑变得灵活多变，是构建大型分布式控制系统不可或缺的一环。懂行的都知道，这就是妥妥的“硬通货”，手里有货，心里不慌!

注：该型号目前生命周期状态可能为“Phase Out”(停产通知)，但在二手市场和库存渠道依然是热门抢手货。

6ES7972-0AA02-0XA0 技术规格

产品型号：6ES7972-0AA02-0XA0

制造商：Siemens (西门子)

产品类型：RS485 中继器 (PROFIBUS Repeater)

所属系列：SIMATIC S7-300 / PROFIBUS DP

输入电压：24 VDC (20.4 – 28.8 V)

功耗：典型值 2 W

传输速率：9.6 kbit/s, 19.2 kbit/s, …, 12 Mbit/s (自动检测)

接口类型：2 x SUB-D (9针) 母头连接器 (PROFIBUS DP)

电气隔离：是的，两段总线之间电气隔离 (500V AC)

最大节点数：每段32个，通过中继器可扩展至126个或更多

最大传输距离：每段1200米 (9.6kbit/s时)，使用多个中继器总长可达10km+

工作温度范围：0°C 至 60°C

存储温度范围：-40°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

安装方式：DIN导轨安装 (TH35-7.5/15)

尺寸 (宽x高x深)：22 mm x 120 mm x 115 mm (含连接器)

重量：约 0.2 kg

主要特点和优势

说到这6ES7972-0AA02-0XA0 的优势，那真得好好唠唠。首先，这哥们儿的“扩距能力”简直是无敌的。标准的RS485总线在高速率下传输距离很短，但在9.6kbit/s下也就1200米。对于大型炼化厂、水电站这种地域广阔的现场，这点距离根本不够看。6ES7972-0AA02-0XA0 可以将网络分割成多个独立的网段，每个网段都能跑满1200米，理论上只要中继器够多，网络可以延伸到十几公里甚至更远。这就好比给马拉松选手设置了多个补给站，不管路多远，信号都能满血复活跑到终点。这种特性对于保障广域分布系统的通信连通性(Connectivity)至关重要。

再一个，就是它的“隔离保护”功能。6ES7972-0AA02-0XA0 在两个总线段之间提供了高达500V AC的电气隔离。这意味着如果某一段总线遭受雷击浪涌、地电位差过大或者发生短路故障，故障会被牢牢限制在该网段内，不会波及到主站或其他网段的设备。这就像是一道防火墙，把危险挡在门外，确保了核心PLC CPU和昂贵仪表的安全。在雷电多发区或接地环境复杂的工厂，这一功能简直就是救命稻草。

还有不得不提的“即插即用”和“自动适配”。老款的中继器可能需要繁琐的拨码开关来设置波特率，一旦设错整个网络就瘫了。而6ES7972-0AA02-0XA0 内置了智能识别电路，能自动检测总线上的波特率并同步到所有网段，真正做到了免配置。这对于维护人员来说，意味着更短的调试时间(Commissioning Time)和更低的出错率。更换故障中继器时，甚至不需要断电(视具体接线情况)，直接替换即可，极大缩短了平均修复时间(MTTR)。

此外，6ES7972-0AA02-0XA0 还能有效增加网络节点数量。标准PROFIBUS一段最多挂32个站(含主站)，用了中继器后，每一段都能挂32个，轻松突破限制，满足大型系统对海量I/O点的需求。其紧凑的S7-300外形设计，也使其能完美融入现有的控制柜布局，节省宝贵的柜内空间。
