贝克休斯 176449-02 3500/42M 邻近振动卡 汽轮机轴振监测专家

描述

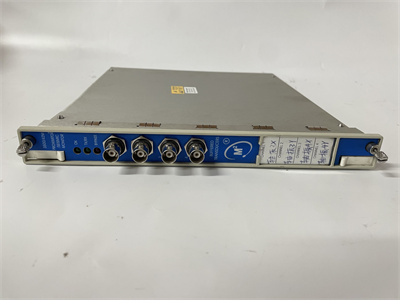

176449-02 产品概述

在大型旋转机械的保护系统中，振动是反映设备健康状况最直接的“体温计”。BENTLY176449-02**，作为本特利内华达(Bently Nevada)3500/42M邻近振动监测器(Proximitor Seismic Monitor)的核心模块，就是那个24小时不间断“把脉”的资深专家。它不仅仅是一个简单的信号放大器，而是一个集成了高精度信号调理、智能逻辑判断和快速保护动作于一体的数字化监测单元。这款模块专门设计用于接收来自本特利3300 XL或7200系列电涡流传感器的信号，将微弱的电压变化转化为精确的位移值(峰峰值)，实时监控转子的径向振动。

对于电力、石化、冶金等行业的关键设备(如汽轮发电机组、离心压缩机、大型风机)，BENTLY176449-02的作用至关重要。它能敏锐地捕捉到由于不平衡、不对中、油膜振荡、摩擦等故障引起的微小振动变化。一旦振动值超过预设的报警或停机阈值，模块内部的继电器会立即动作，触发声光报警或直接联锁停机，防止灾难性事故的发生。作为“M”系列（Monitor），176449-02** 相比普通版本提供了更丰富的显示和诊断功能，前面板的大尺寸LCD屏幕可以直观显示每个通道的实时振动值、状态信息和报警记录，让巡检人员一目了然。它是构建高可靠性机械保护系统(Mechanical Protection System, MPS)的基石。

176449-02 技术规格

产品型号：176449-02

制造商：Bently Nevada (贝克休斯)

产品类型：四通道邻近振动监测器 (4-Channel Proximitor Seismic Monitor)

所属系列：3500/42M

输入通道数：4个独立通道

传感器兼容性：Bently Nevada 3300 XL 8mm, 7200 5mm/8mm 电涡流传感器系统

输入信号范围：-24 V DC 至 0 V DC (对应探头间隙电压)

测量单位：μm pk-pk, mils pk-pk, V pk-pk (可组态)

频率响应：

标准模式：1 Hz 至 10.000 Hz (-3 dB)

滤波模式：可组态低通/高通滤波器

测量精度：满量程的 ±1% 或 ±1 μm (取大者)

报警设置：每通道2个独立报警阈值 (Alert & Danger)，带延时可调

继电器输出：4个Form C继电器 (每通道1个，或组态为投票逻辑)

供电电压：+24V DC (范围18-32V)，支持冗余电源

功耗：约 5.0 W

工作温度：-20°C 至 +60°C

存储温度：-40°C 至 +85°C

安装方式：3500 系列标准单槽宽度

主要特点和优势

BENTLY176449-02最令人称道的，是其卓越的信号处理能力和灵活的组态选项。它内置了高性能的A/D转换器和数字信号处理器（DSP），能够有效滤除现场的高频噪声和低频漂移，确保在复杂的电磁环境下也能输出纯净、稳定的振动数据。每个通道都可以独立组态，包括探头灵敏度（如7.87 V/mm或200 mV/mil）、测量单位、滤波频率以及报警逻辑。这种“千人千面”的配置能力，使得一块176449-02** 就能适应不同设备、不同部位的监测需求，极大地降低了备件库存成本。

另一个核心优势是其强大的保护逻辑和继电器驱动能力。176449-02 不仅支持简单的单通道报警，还支持复杂的“投票逻辑”(Voting Logic)。例如，您可以设定“三取二”(2oo3)逻辑，即四个通道中有两个同时超限时才触发停机，有效避免误停机带来的生产损失。其继电器触点容量大，可直接驱动中间继电器或小型接触器，响应速度快(毫秒级)，确保在危急时刻能迅速切断动力源。此外，模块具备完善的自诊断功能，能实时监测传感器回路开路、短路、探头间隙异常等情况，并在面板上通过LED灯和LCD屏清晰指示，大大缩短了故障排查时间。

此外，BENTLY176449-02的人机交互体验也非常出色。前面板配备的高分辨率LCD显示屏，无需连接电脑即可直接查看各通道的实时数值、报警状态、历史峰值以及模块诊断信息。支持在线热插拔（在冗余电源和机架接口模块支持下），维护更换时无需停机，这对于连续生产的炼化装置和发电厂来说简直是福音。配合3500系统的通讯网关（如3500/92），它还能将振动数据实时上传至DCS、PLC或System 1状态监测软件，实现远程监控和大数据分析。总的来说，176449-02** 是您旋转机械振动保护的忠诚卫士，用精准的数据和果断的动作守护设备安全。

The BENTLY176449-024-Channel Proximitor Seismic Monitor is a premier solution for safeguarding critical turbomachinery against excessive vibration. Engineered to interface directly with Bently Nevada’s industry-leading eddy current probe systems, this module delivers high-fidelity displacement measurements with exceptional accuracy and noise immunity. Its advanced digital signal processing capabilities allow for flexible configuration of filter settings, alarm thresholds, and voting logic, ensuring optimal protection tailored to specific machine dynamics. The integrated LCD display provides immediate visual feedback on channel status, real-time values, and diagnostic alerts, empowering operators to make informed decisions instantly. With robust relay outputs capable of executing complex trip logics (e.g., 2oo3), theBENTLY 176449-02 minimizes the risk of both catastrophic failure and nuisance trips. Whether monitoring axial shift, radial vibration, or eccentricity in steam turbines, compressors, or pumps, this module stands as a reliable pillar of any mechanical protection system, guaranteeing operational continuity and asset longevity.
