资深专家点评：6ES7151-3BA23-0AB0 如何实现大规模I/O与高速同步

描述

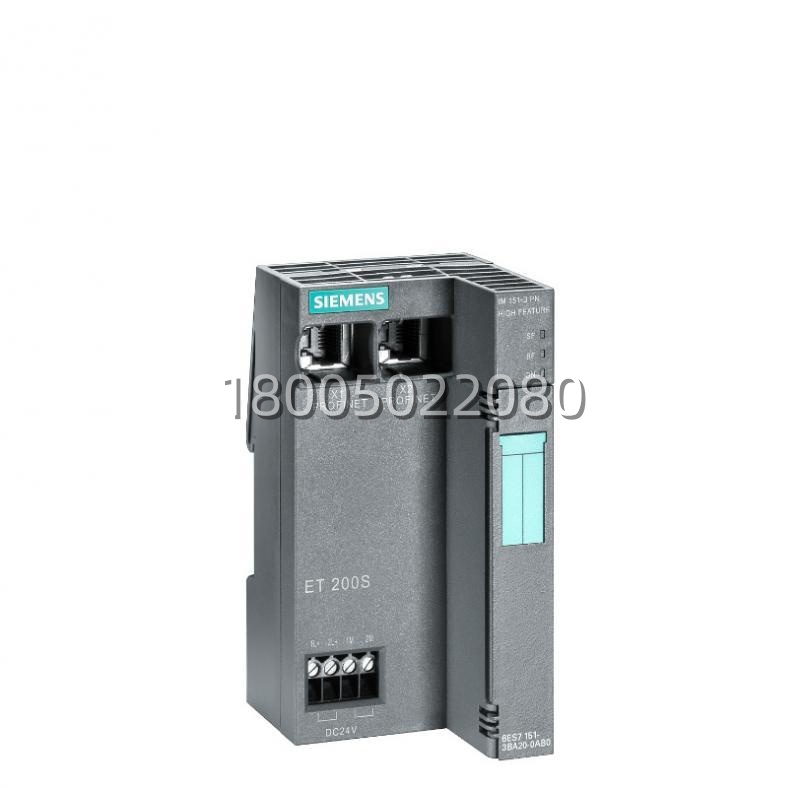

产品型号：6ES7151-3BA23-0AB0

制造商：西门子 (Siemens)

产品类型：接口模块 (Interface Module)

所属系列：SIMATIC ET200S

功能简称：IM151-3 PN HF (High Feature)

通信接口：2 x RJ45 (10/100 Mbps)

传输速率：100 Mbps (全双工)，支持PROFINET IRT

额定负载电压：24 V DC (L+)

功耗：典型值 3.2 W

地址设置：通过STEP 7/TIA Portal分配设备名称或IP地址

电气隔离：是 (总线与背板总线隔离)

工作温度：0 °C 至 60 °C (水平安装)

安装方式：直接卡接于PM-E/PM-F电源模块或基座单元

防护等级：IP20 (安装后)

尺寸宽度：占用一个电源模块位置 (约 30mm 宽)

电子编码：集成 (防止模块类型错误)

诊断功能：SF/BF/LINK/RX-TX LED指示灯，支持详细诊断报警及网络拓扑识别

最大模块数：63 个信号模块/智能从站

过程映像区 (PII/PIQ)：512 字节 / 512 字节

支持的拓扑结构：线型、星型、树型、环网 (需配合MRP)

6ES7151-3BA23-0AB0 产品概述

在自动化控制的江湖里，有些任务普通士兵干不了，必须得派特种部队。今天咱要聊的这位“特种兵队长”，就是西门子家族里的6ES7151-3BA23-0AB0.这可不是普通的PROFINET接口模块，它是经典的SIMATIC ET200S分布式I/O系统中的高性能型接口模块(IM151-3 PN HF)，专门负责那些对数据量、响应速度和同步精度有极高要求的硬核任务。

很多工程师知道ET200S有标准型(ST)，但遇到大型产线或运动控制时就捉襟见肘了。这时候6ES7151-3BA23-0AB0就登场了。它最大的杀手锏是支持PROFINET IRT(等时实时)通信，这意味着它能实现微秒级的抖动控制，完美胜任多轴伺服同步、机器人协同等高端应用。而且，它的“肚量”极大，过程映像区高达512字节，能轻松挂载63个模块，而标准型通常限制更多。作为ET200S的顶级大脑，它不仅管理着海量的I/O信号，还能作为智能从站与其他控制器交换数据。无论您是搞大型物流分拣、汽车整车制造，还是高精度的包装机械，只要您的系统需要“快、准、狠”，6ES7151-3BA23-0AB0就是您不可或缺的定海神针。

主要特点和优势

说到6ES7151-3BA23-0AB0的能耐，那真得好好掰扯掰扯。首先，它的“高带宽大容量”是最大亮点。相比标准型，6ES7151-3BA23-0AB0提供了翻倍的过程映像区(512字节)，这意味着单个站点就能处理数百个数字量或几十个模拟量通道，大大减少了所需的站点数量，简化了网络结构。对于大型项目，这一条就能帮您省下不少接口模块和布线成本。

其次，这模块的“同步能力”极强。支持PROFINET IRT功能，让它能与S7-1500等高性能CPU配合，实现纳秒级的时间同步。在印刷机械、飞剪控制等应用中，这种精度是决定产品质量的关键。普通的以太网通信会有抖动，但6ES7151-3BA23-0AB0能保证数据在精确的时刻到达，让机械动作如丝般顺滑。

再一个，不得不提它的“智能诊断”。除了基础的LED指示，它还支持详细的网络拓扑识别和介质冗余协议(MRP)。如果网络中某处断线，它能迅速定位故障点，甚至在环网结构中实现毫秒级切换，保证生产不中断。集成的Web服务器让您能通过浏览器远程监控状态，电子编码防呆设计避免插错模块。最后，它兼容所有ET200S系列的信号模块，包括高性能的计数、定位模块，让老平台也能焕发新生，胜任最现代化的控制任务。
