资深专家点评：6ES7195-7HB00-0XA0 如何完美支持S7-300系列40mm宽模块的热插拔

描述

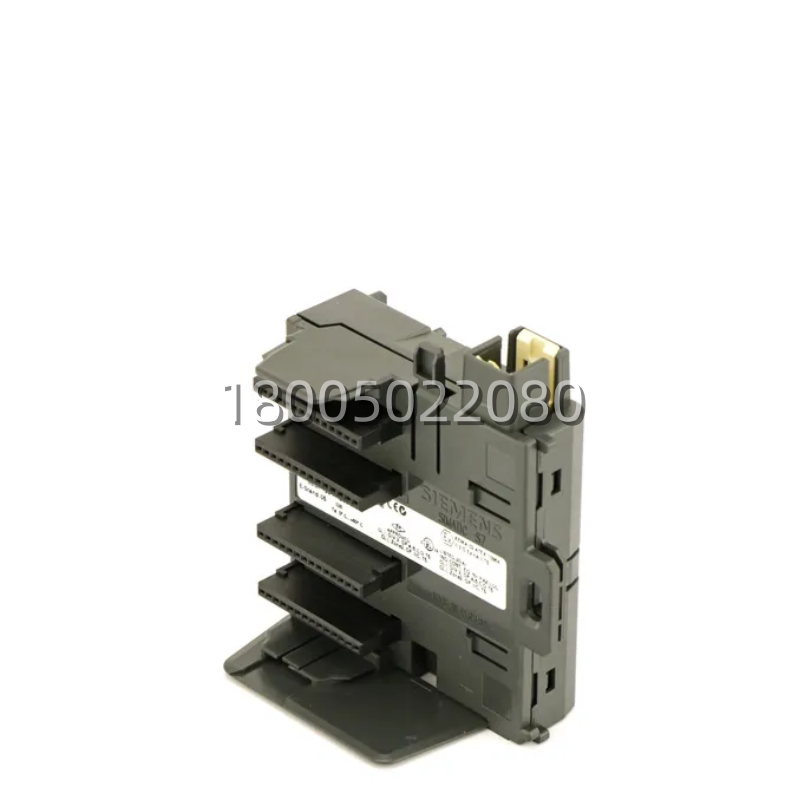

产品型号：6ES7195-7HB00-0XA0

制造商：西门子 (Siemens)

产品类型：有源总线单元 (Active Bus Unit) / Bus Unit

所属系列：SIMATIC ET200M

功能简称：BU for 2x40mm modules (Hot-swappable)

适用模块规格：

数量：2个

宽度：40mm每个 (总占用宽度80mm)

类型：S7-300系列标准I/O模块

热插拔支持：是 (允许在RUN模式下更换插入的I/O模块)

电气连接：

左侧：连接前一个总线单元或接口模块 (IM 153-2)

右侧：连接后一个总线单元

背部：集成U型连接器，自动为插入的模块提供背板总线和电源

机械结构：

包含两个模块插槽导轨

包含一个总线模块盖板 (Bus Module Cover)，用于封闭未使用的插槽或保护总线连接器

工作温度：0 °C 至 60 °C

存储温度：-40 °C 至 70 °C

安装方式：标准导轨安装 (DIN Rail)，配合S7-300安装导轨或ET200M专用导轨

防护等级：IP20

尺寸：

宽度：约 85mm (含两个40mm槽位及间隙)

高度：148mm (与S7-300模块高度一致)

深度：约 65mm (不含接线深度)

重量：约 150g

特殊功能：

预分配背板总线信号

预分配电源 (L+/M)

模块化设计，可与其他总线单元 (如6ES7195-7HA00. 6ES7195-7HC00等) 自由组合

6ES7195-7HB00-0XA0 产品概述

在自动化控制的江湖里，最怕的就是“停机维护”。对于化工、电力、水处理等连续生产过程，停一分钟可能就是几十万的损失，甚至引发安全事故。传统的无源背板(Passive Backplane)在更换模块时必须断电，这成了很多工程师的噩梦。今天咱要聊的这位“守护神”，就是西门子家族里的6ES7195-7HB00-0XA0.这可不是普通的塑料支架，它是SIMATIC ET200M系统中的有源总线单元，专门为那些需要“边跑边修”的关键场合设计。

很多工程师知道ET200M可以用S7-300的模块，但不知道只有配合特定的有源总线单元才能实现热插拔。6ES7195-7HB00-0XA0就是为此而生。它内部集成了有源的总线连接器和电源分配电路。当您把两个40mm宽的模块(比如32点输入或16点输出)插上去时，它们就自动接入了PROFIBUS-DP网络和电源系统。最关键的是，由于总线信号和电源是通过这个底座预先分配好的，当某个模块坏了，您只需要在PLC处于RUN状态下，直接把它拔出来，换个新的插进去，系统会自动识别并恢复通信，整个过程无需断电，无需停机。这对于那些7×24小时运行的产线来说，简直就是救命的法宝。无论是搞大型炼油厂、钢铁连铸线，还是城市供水管网，只要您不能接受停机，6ES7195-7HB00-0XA0就是您电柜里必须配置的“保险丝”。

主要特点和优势

说到6ES7195-7HB00-0XA0的能耐，那真得好好掰扯掰扯。首先，它的“热插拔能力”是最大亮点。这是它区别于普通无源背板(如6ES7195-1GA00)的核心价值。在传统配置中，更换模块意味着要切断整个站的电源，导致所有IO信号丢失，PLC报停机故障。而使用6ES7195-7HB00-0XA0.您可以像换手机电池一样(当然要小心操作)，在系统运行时更换故障模块。这不仅避免了生产中断，还大大缩短了故障恢复时间(MTTR)。

其次，这模块的“高密度与灵活性”极强。它专为40mm宽的大容量模块设计，一个单元就能容纳两个32点数字量模块或两个8通道模拟量模块。这意味着在同样的导轨空间内，您可以部署更多的IO点位，或者使用功能更强大的模块。同时，ET200M系统允许将有源单元和无源单元混合使用，您可以根据每个区域的重要性灵活配置：关键区域用6ES7195-7HB00-0XA0实现热插拔，非关键区域用普通背板节省成本。

再一个，不得不提它的“坚固与可靠性”。作为有源部件，它采用了高质量的导电材料和阻燃外壳，确保在长期运行中接触电阻低、发热小。集成的总线盖板设计，既能保护闲置插槽免受灰尘侵入，又能防止误触带电部件，符合严格的安全规范。最后，它的安装极其简便，卡扣式设计让您能轻松将其固定在导轨上，并与相邻的单元紧密连接，形成稳固的站结构。

The 6ES7195-7HB00-0XA0 is a high-performance Active Bus Unit designed for the Siemens SIMATIC ET200M distributed I/O system. Specifically engineered to accommodate two 40mm-wide S7-300 series I/O modules, its standout feature is the support for hot-swapping. This capability allows maintenance personnel to replace defective modules while the PLC and the ET200M station remain in RUN mode, ensuring uninterrupted operation of critical industrial processes.
