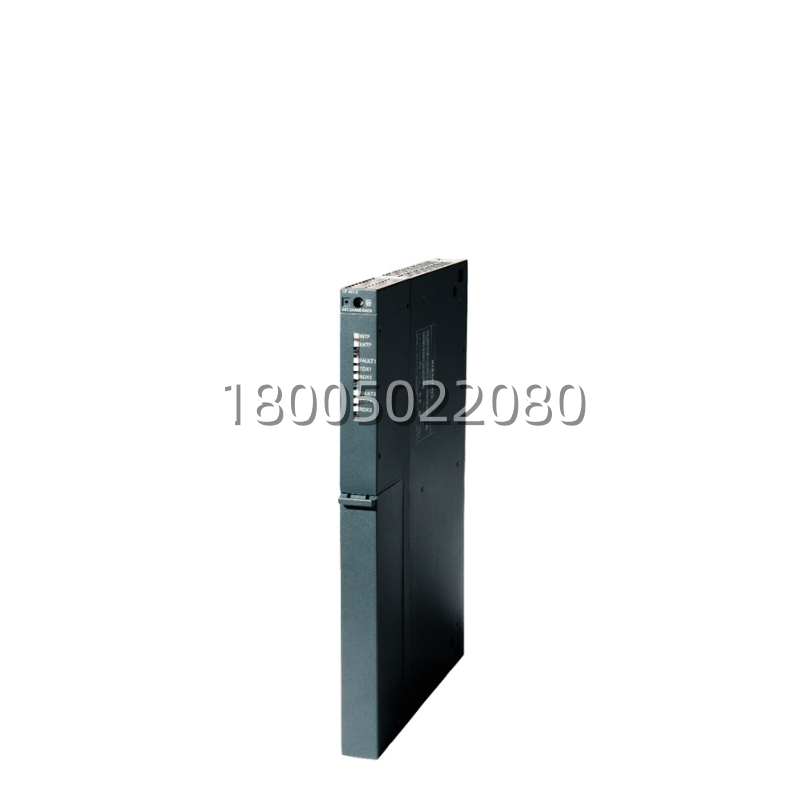

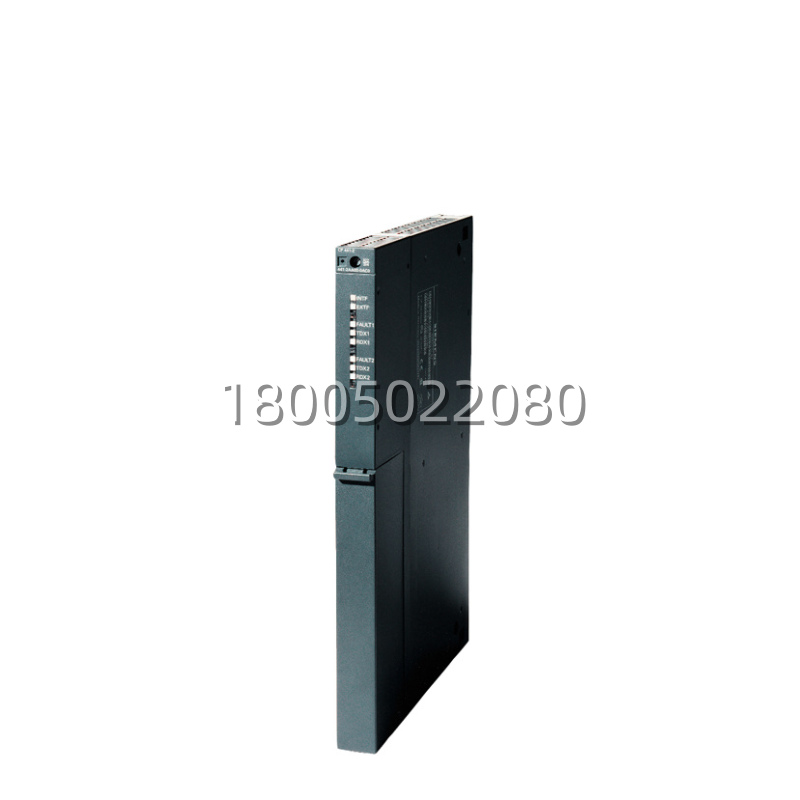

连接无限可能！西门子 6ES7441-2AA04-0AE0 耦合模块功能与配置全解

描述

6ES7441-2AA04-0AE0 技术规格

产品型号：6ES7441-2AA04-0AE0 (固件版本通常对应V2.x或更高，属于04系列新版)

制造商：西门子 (SIEMENS)

产品类型：耦合模块 (Coupling Module)

所属系列：SIMATIC S7-400

功能描述：用于扩展S7-400 CPU或接口模块 (IM) 的附加接口 (MPI 或 PROFIBUS-DP)

支持的接口类型：

MPI (Multi-Point Interface)

PROFIBUS-DP (Decentralized Periphery)

通讯速率：9.6 kbit/s 至 12 Mbit/s (自动波特率检测或手动设定)

连接器：Sub-D 9针 female 插座 (标准PROFIBUS/MPI接口)

供电方式：通过背板总线或耦合连接的CPU/IM模块供电，无需额外电源

功耗：极低，通常 < 1 W

安装方式：侧向耦合安装 (Side-mounted)，直接连接到CPU或IM模块的左侧或右侧耦合接口，不占用S7-400机架的任何槽位

尺寸：紧凑设计，宽度约 20-30mm (取决于具体安装形态，因其不占槽位，实际占用空间极小)

重量：约 0.2 – 0.3 kg

工作温度：0 °C 至 +60 °C

防护等级：IP20 (安装于控制柜内)

兼容CPU：广泛支持S7-400系列CPU，包括但不限于 CPU 412. 414. 416. 417 (具体需参考西门子兼容性列表，部分老款CPU可能不支持或需要特定固件)

诊断功能：支持LED状态指示 (SF, BF等)，可通过STEP 7读取详细诊断信息

6ES7441-2AA04-0AE0 产品概述

在S7-400的世界里，有时候我们会遇到这样的尴尬：CPU性能足够强大，内存也够用，但就是接口不够用!比如CPU 414-2虽然有两个DP口，但项目需要三个;或者CPU 412-1只有一个MPI/DP口，想再连一个HMI和一个编程电脑就捉襟见肘了。这时候，如果去买一个CP443-5或CP441通讯模块，不仅价格贵，还要占用一个宝贵的机架槽位，导致IO模块没地方插。

6ES7441-2AA04-0AE0 耦合模块就是为解决这个痛点而生的“神器”。它不是一个独立的模块，而是一个“寄生”在CPU或IM模块侧面的小尾巴。通过S7-400特有的侧向耦合技术，它能直接从主模块获取电源和通讯信号，并在外侧提供一个额外的MPI或PROFIBUS-DP接口。这意味着，你不需要占用任何一个槽位，就能让CPU瞬间多出一个接口!

这个“04”版本是较新的型号，相比老款(如01或02版)，它在通讯稳定性、波特率支持(最高12M)以及对新型CPU的兼容性上都有显著提升。你可以把它配置为MPI口，用来连接更多的操作员面板或编程设备;也可以配置为DP口，作为第二个DP主站去挂载更多的ET200从站，或者作为DP从站接入上层网络。对于需要构建多总线隔离、负载分担或复杂网络拓扑的中大型项目，6ES7441-2AA04-0AE0 以极低的成本和零槽位占用的优势，成为了工程师手中的“扩容利器”。
