高性能西门子 6ES7417-5HT06-0AB0 处理器 解决关键过程控制停机难题
高性能西门子 6ES7417-5HT06-0AB0 处理器 解决关键过程控制停机难题 - 图片 2

高性能西门子 6ES7417-5HT06-0AB0 处理器 解决关键过程控制停机难题

西门子 6ES7417-5HT06-0AB0：这块CPU 417-5H，那是西门子S7-400H/F冗余及安全系统的“终极大脑”！专攻为高可用性（High Availability）和安全（Safety）应用提供顶级算力，内置32MB工作内存（16MB代码+16MB数据），位指令执行速度仅需数纳秒。性能强悍，集成PROFINET双端口交换机和PROFIBUS DP接口，支持无扰动的毫秒级冗余切换，专治各种关键工艺不能停、安全等级要求高的“疑难杂症”，是您打造石化、电力、轨道交通等核心控制系统的理想选择！重要提示：S7-400系列已逐步进入生命周期末期，但该型号仍是现有大型系统的核心备件，且支持通过F运行版许可证升级为安全CPU。别瞅了，原厂品质，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
内存容量：32 MB (16 MB 代码 + 16 MB 数据)
处理速度：极快 (典型位指令 < 10ns 级别，具体视指令集而定)
接口配置：1 x PROFINET (双端口), 1 x PROFIBUS DP/MPI, 2 x 同步模块接口
安全功能：支持 S7-400F/FH (需 F 运行版许可证)
工作温度：0 °C 至 +60 °C
防护等级：IP20 (机架安装)
状态：成熟期/备件供应 (S7-400系列整体趋势)

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

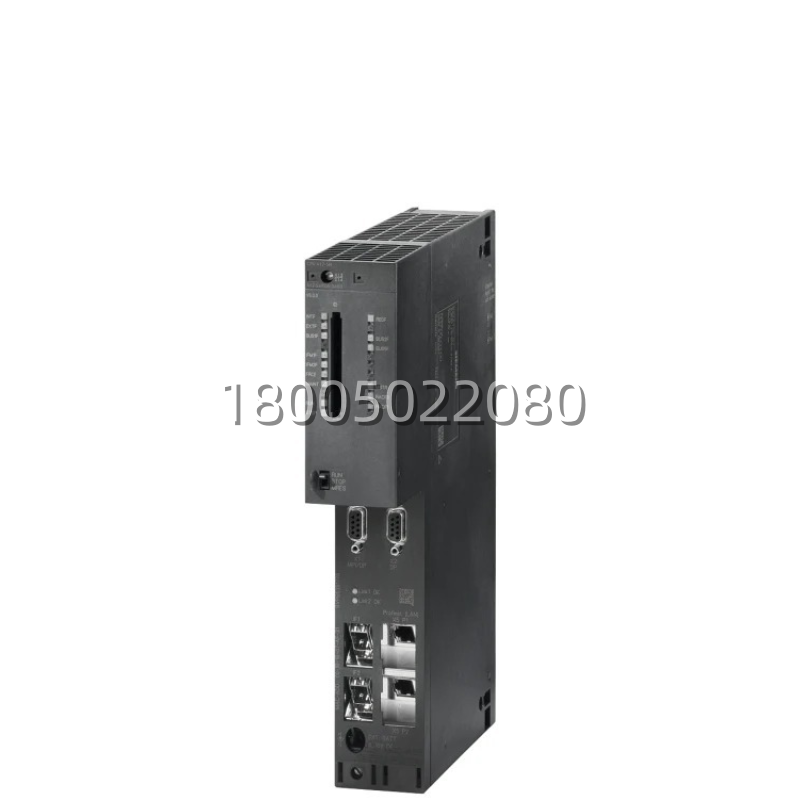

6ES7417-5HT06-0AB0 产品概述

在大型工业自动化控制的金字塔尖，西门子S7-400H系列一直是“高可用性”的代名词，而 6ES7417-5HT06-0AB0 (CPU 417-5H) 则是这个家族中性能最强劲、功能最全面的“旗舰级”控制器。它不仅仅是一个PLC CPU，更是整个工厂核心控制系统的“智慧中枢”。你想想，一个千万吨级的炼油厂、一座大型火力发电厂或者一条高速运行的汽车总装线，一旦控制系统宕机，每分钟损失的可能是数百万人民币，甚至引发安全事故。6ES7417-5HT06-0AB0 就是干这个活的，它通常成对使用，构建冗余系统(H系统)，两块CPU实时同步数据，当主CPU发生故障时，备用CPU能在毫秒级时间内无扰动接管控制，确保生产过程“零中断”。

很多搞大型系统集成、DCS改造或者关键基础设施维护的兄弟，对 6ES7417-5HT06-0AB0 应该敬畏三分。这玩意儿属于S7-400H/FH系列的高端型号，后缀“-5H”代表了其强大的高性能(High Performance)和冗余(H-System)属性。它不仅拥有巨大的32MB工作内存，能容纳极其复杂的控制算法和海量的过程数据，还集成了先进的PROFINET接口(带双端口交换机功能)，无需额外交换机即可构建线性或环形拓扑网络，大大简化了布线。更厉害的是，它可以通过加载“F运行版许可证”(F-Run License)，瞬间变身成为安全型CPU(CPU 417-5H F)，用于执行安全相关逻辑(如紧急停车系统ESD)，达到SIL3安全等级。你要是负责这些命脉工程，手里没几块备用的 6ES7417-5HT06-0AB0.那心里绝对是不踏实的，毕竟它是整个系统稳定运行的最后一道防线。

6ES7417-5HT06-0AB0 技术规格

产品型号：6ES7417-5HT06-0AB0

制造商：西门子 (Siemens)

产品类型：容错型中央处理单元 (Fault-Tolerant CPU)

所属系列：SIMATIC S7-400H / S7-400F/FH

功能描述：高性能冗余CPU，支持标准控制及安全控制功能

工作内存：

总量：32 MB

代码区：16 MB

数据区：16 MB

(注：可通过存储卡扩展装载存储器)

位处理时间：

典型值：约 7.5 ns – 12 ns (取决于具体指令和固件版本，极快)

字处理时间：约 0.03 µs

浮点运算时间：约 0.06 µs

接口配置：

PROFINET IO: 1 x 集成接口 (RJ45), 双端口交换机 (支持ERTEC芯片), 速率 10/100 Mbps

MPI/PROFIBUS DP: 1 x 组合接口 (Sub-D), 支持 DP 主站/从站功能

同步接口: 2 x 集成光纤接口 (用于连接同步模块，实现CPU间冗余同步)

扩展能力: 支持最多 21 个扩展机架 (UR2-H 等)

冗余特性：

切换时间：< 100 ms (典型值，甚至可达毫秒级，取决于配置和负载)

同步方式：光纤同步 (高精度)

支持配置：单系统、冗余系统 (H-System)、安全冗余系统 (FH-System)

安全功能：

支持 S7-400F 安全集成 (Safety Integrated)

需配合 F 运行版许可证 (F-Run License) 激活安全功能

安全等级：最高可达 SIL 3 (IEC 61508), PL e (ISO 13849)

通信协议：PROFINET, PROFIBUS, MPI, Global Data, S7 Communication, Redundant System Communication

电源需求：5 V DC (背板总线), 24 V DC (外部供电用于部分接口或保持)

电池缓冲：集成超级电容或可插拔电池 (用于RAM数据保持，具体时间视配置)

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

相对湿度：5% 至 95% (无冷凝)

安装方式：安装在 S7-400 通用机架 (UR2-H 专用冗余机架) 中

防护等级：IP20

尺寸：约 50mm (宽) x 290mm (高) x 220mm (深) (具体视模块前盖而定)

认证：CE, UL, cULus, CSA, FM, ATEX (特定区域), IECEx 等

主要特点和优势

说起 6ES7417-5HT06-0AB0 的优势，那真得好好唠唠。首先，这模块的“高可用性”简直无敌。它专为7×24小时不间断运行设计，通过两根光纤与另一块CPU实时同步(Sync)，内存镜像、程序执行状态完全一致。一旦主CPU硬件故障、电源丢失甚至机架断电，备用CPU能立即接管，过程信号不会丢失，输出状态不会跳变，对于连续生产过程(如化学反应、玻璃熔炼)来说，这就是“救命”的功能。这种无缝切换能力，是普通单机PLC无法比拟的。

再一个，就是它的“多功能性”和“安全性”特别强。一块 6ES7417-5HT06-0AB0 既能做标准控制，又能通过软件授权升级为安全控制(F-CPU)。这意味着用户可以在同一套硬件平台上，既处理常规的逻辑控制，又处理紧急停车、安全门监控等安全任务，实现了“标准+安全”的一体化架构，减少了硬件种类，降低了系统复杂性。同时，它集成的PROFINET双端口交换机功能，省去了外部交换机，不仅省钱，还减少了故障点，支持MRP(介质冗余协议)，网络断了也能自动愈合。

还有个不得不提的点，就是它的“海量存储”和“超强算力”。32MB的工作内存在大型PLC中也是佼佼者，足以应对成千上万个IO点和复杂的PID调节、先进控制算法。极快的处理速度确保了即使在海量的数据吞吐下，系统响应依然迅速，不会出现扫描周期过长导致的控制滞后。总的来说，6ES7417-5HT06-0AB0 就是那种平时不显山露水，关键时刻能扛住天塌地陷的“守护神”，在关键基础设施领域，这种可靠性和安全性比啥都值钱。
