高效组网 6ES7155-6AA01-0BN0 支持MRP环网冗余 诊断功能强大 工程首选

描述

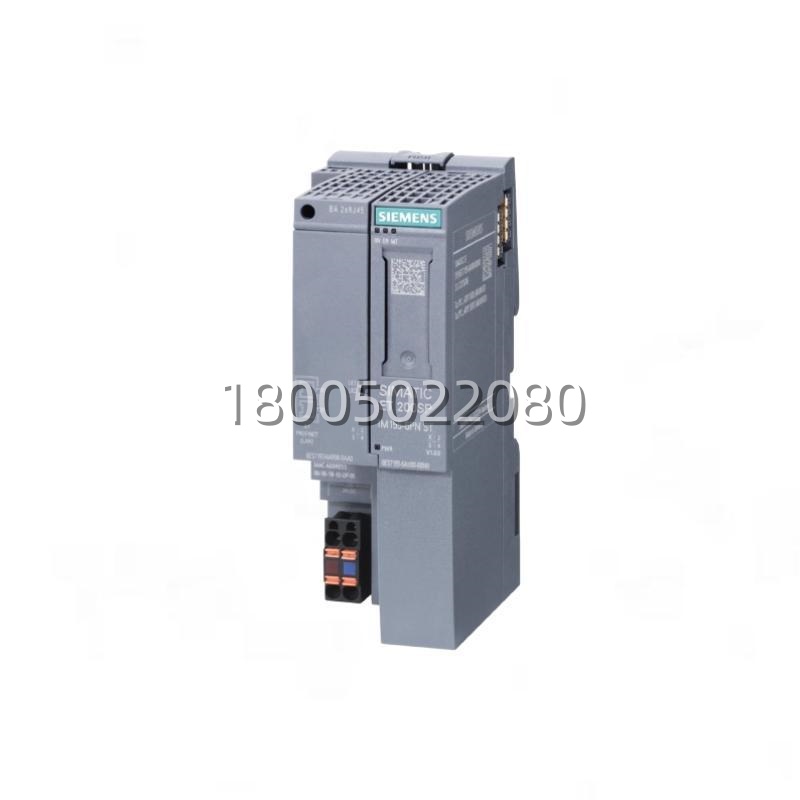

型号：6ES7155-6AA01-0BN0

制造商：Siemens (西门子)

产品类型：接口模块 (Interface Module, IM)

所属系列：SIMATIC ET200SP

子型号：IM155-6PN Standard (ST – Standard Technology)

通讯接口：PROFINET IO (集成2个RJ45端口，需配合附带适配器)

支持协议：PROFINET IO RT (实时), IRT (等时实时), MRP (介质冗余协议)

传输速率：10/100 Mbps (自动侦测)

扩展能力：

最多 32 个 I/O 模块 (数字量/模拟量/工艺模块)

或 16 个 ET200AL 模块 (紧凑式IP65/67模块)

最多 1 个 通信模块 (CM AS-Interface, CM USS/Modbus等)

过程映像：最大 512 字节输入 / 512 字节输出

地址范围：由PROFINET名称和IP地址分配 (无硬件拨码)

供电电压：DC 24V (允许范围 19.2V – 28.8V)

电流消耗：典型值 100mA (不含负载和I/O模块)

工作环境温度：0°C 至 60°C (垂直安装), 0°C 至 50°C (水平安装)

防护等级：IP20 (适用于控制柜内安装)

安装方式：安装在DIN导轨上，采用Push-in弹簧端子技术

认证标准：CE, UL, cULus, FM, ATEX (Zone 2. 配合本安模块时)

生命周期状态：活跃 (Active)，推荐用于新项目

6ES7155-6AA01-0BN0 产品概述

在现代化的工业自动化架构中，SIMATIC ET200SP以其极致的紧凑性、灵活性和高性能成为了分布式I/O的新标杆。而 6ES7155-6AA01-0BN0 (IM155-6PN ST) 正是这一系列的核心“大脑”。作为一款标准的PROFINET接口模块，它负责将现场层的信号通过高速以太网与上层控制器(如S7-1200/1500 PLC)进行实时交换。这款 6ES7155-6AA01-0BN0 不仅继承了ET200SP家族的小巧身材(宽度仅约35mm)，更在性能上实现了巨大飞跃，支持高达100Mbps的通讯速率和IRT等时同步功能，完美胜任运动控制和高精度同步任务。

6ES7155-6AA01-0BN0 的设计极具人性化，其最大的亮点之一是“开箱即用”。与其他需要单独购买总线适配器的接口模块不同，该型号在包装内直接集成了高性能的 BA 2xRJ45 总线适配器，提供了两个标准的RJ45以太网口，支持线性、星形或环形(MRP)拓扑结构，无需额外采购即可构建冗余网络，大大降低了用户的初始投入和选型复杂度。它支持最多32个右侧连接的I/O模块，涵盖了从简单的数字量信号到复杂的工艺功能(如计数、定位、称重)，甚至可以通过左侧的通信模块扩展AS-Interface或Modbus网络。对于工程师而言，6ES7155-6AA01-0BN0 结合TIA Portal的全集成自动化环境，使得组态、调试和维护变得前所未有的简单高效，是构建下一代智能工厂的理想基石。

主要特点和优势

说到 6ES7155-6AA01-0BN0 的优势，那可真得好好唠唠。首先就是它的“极致紧凑与高密度”。ET200SP模块宽度极窄，6ES7155-6AA01-0BN0 作为头站，能在极小的空间内管理多达32个通道模块，这意味着控制柜的尺寸可以大幅缩小，或者在同等空间内塞入更多的功能，对于空间受限的机器制造(OEM)行业来说，这就是省下的真金白银。

再者，这模块的“通讯性能”简直无敌。支持PROFINET IRT(等时实时)意味着它能实现微秒级的同步精度，轻松驾驭多轴伺服驱动系统的协调控制。同时，内置的MRP(介质冗余协议)支持，让用户只需两根网线就能构建一个自愈环网，当某处线缆断裂时，网络能在200ms内自动恢复，保证生产不中断。这种高可用性通常是高端设备才有的配置，现在 6ES7155-6AA01-0BN0 直接标配赠送(含BA 2xRJ45)，性价比爆棚。

还有不得不提的“易用性与诊断”。采用Push-in直插式接线技术，无需螺丝刀，徒手即可接线，施工效率提升50%以上。模块上的LED指示灯色彩丰富，能直观显示电源、通讯、错误等状态。更厉害的是它的详细诊断功能，不仅能报告模块故障，还能精确定位到哪个通道的断线、短路或过载，甚至支持Web服务器功能，工程师通过浏览器就能远程查看站点状态和诊断信息，无需打开柜门，维护体验极佳。
