产品深度介绍

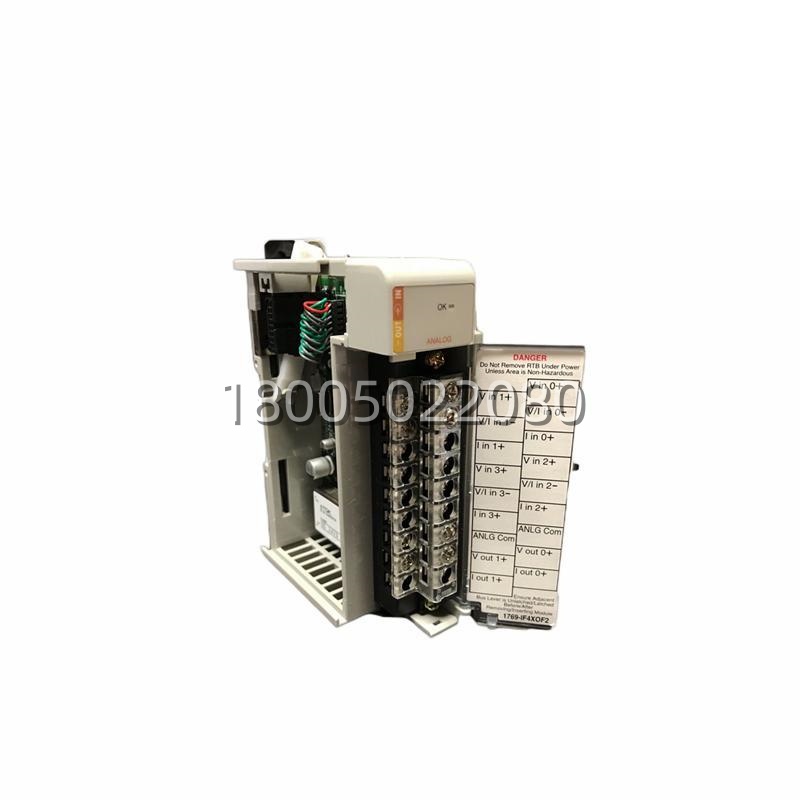

柜子里空间金贵，能少一个模块是一个。1769-IF4XOF2的思路很直接：把模拟量采集和输出命令，都塞进同一个模块里。它属于Compact I/O家族，专门用在CompactLogix和Micro800这类紧凑型控制器边上。四个输入通道能接传感器信号，两个输出通道可以去驱动阀门或调速器，对于点数不多的单机设备，一块板就够用，省地方也省预算。
它的输入通道挺灵活，支持±10V、0-10V、0-5V电压信号，也能接0-20mA、4-20mA电流信号，基本覆盖了常见的传感器和执行器。分辨率是16位，对于多数过程控制来说精度够用了。现场用的时候有个细节——它的输入和输出回路是电气隔离的，但通道之间是分组隔离。这意味着输入1、2和输入3、4是各自隔开的，设计接线时得注意干扰源别混在一块。输出端的驱动能力是每通道最大20mA，带一般的定位器没问题。在小型反应釜、烘箱温度控制这类场合，这种组合模块的性价比就显出来了。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 模块型号 | 1769-IF4XOF2 |
| 产品类型 | 模拟量输入/输出组合模块 |
| 输入通道数 | 4路，差分输入 |
| 输出通道数 | 2路 |
| 输入信号范围 (可选) | ±10V, 0-10V, 0-5V, 0-20mA, 4-20mA |
| 输出信号范围 (可选) | 0-10V, 0-5V, 0-20mA, 4-20mA |
| 分辨率 | 16位 (包括符号位) |
| 数据格式 | 工程单位，带超量程/欠量程状态位 |
| 通道更新速率 | 所有通道扫描周期典型值 10ms (取决于配置) |
| 隔离方式 | 通道与背板光隔离；输入通道分组隔离 (1-2, 3-4)；输出与背板及输入隔离 |
| 输入阻抗 | 电压输入：≥ 1 MΩ；电流输入：250 Ω |
| 输出驱动能力 | 电压输出：最小负载 1 kΩ；电流输出：最大负载 500 Ω |
| 功耗 (5V DC) | 典型值 85 mA (来自背板) |
| 工作温度 | 0 至 60 °C |
| 连接方式 | 可拆卸螺丝端子块 (1769-TB3S 或同类) |
| 认证 | c-UL-us, CE |
| 主要应用 | 过程变量监控 (温度、压力)、执行器控制 (阀门开度、速度给定) |
