关键技术规格
| 项目 | 参数/描述 |
|---|---|
| 产品名称 | DeviceNet 终端电阻/连接器 |
| 核心元件 | 121 Ω, 1%, 1/4 W 精度电阻 |
| 连接器类型 | 5针开放式插拔式连接器 (与标准DeviceNet开放式连接器兼容) |
| 防护等级 | 无独立外壳， 电阻内置在连接器内。 需安装在防护良好的接线盒或设备柜内。 |
| 网络位置 | 必须安装在 DeviceNet 干线电缆的两端末端。 每个干线段必须且只能安装两个终端电阻， 一端一个。 |
| 主要作用 | 1. 阻抗匹配： 消除信号在总线末端的反射， 保证通信信号完整。 2. 提供偏置： 为网络提供稳定的隐性电压， 确保可靠的“0”和“1”识别。 |
| 物理连接 | 将终端电阻连接器直接插接到位于干线末端的DeviceNet T型分接器或设备节点的开放端口上。 |
| 错误影响 | 缺少终端电阻、电阻值不匹配或安装位置错误， 会导致通信不稳定、间歇性中断、网络丢包甚至整个网络瘫痪。 |
| 安装检查 | 在网络上电前， 应使用万用表在干线段两端测量 CAN_H 与 CAN_L 之间的电阻， 正常值应为约60Ω (两个121Ω电阻并联)。 |
| 兼容性 | 适用于所有符合DeviceNet规范的标准网络， 与品牌无关。 |
| 注意 | 这是一个被动、无源的网络组件， 但却是网络正常工作的绝对必要条件， 其重要性不亚于任何主动设备。 |
| 替代与维护 | 如果丢失或损坏， 必须立即更换。 任何不符合121Ω要求的代用电阻都可能导致网络性能下降。 |
产品深度介绍

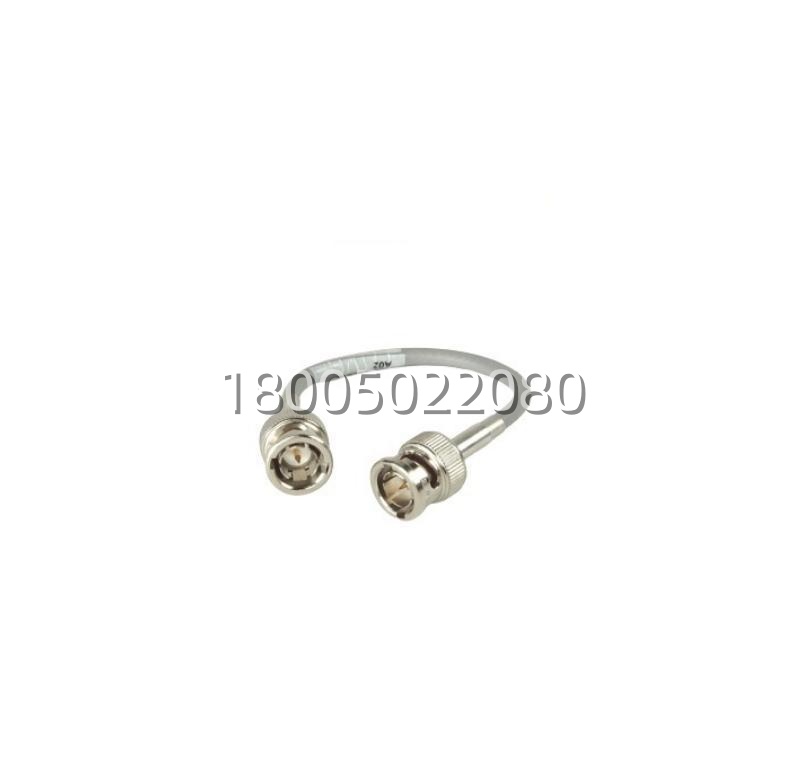

Allen-Bradley 1786-TJPR 是 DeviceNet 现场总线网络中一个看似简单但至关重要的无源组件。它实质上是一个集成了 121Ω 精密电阻的标准5针开放式连接器。在DeviceNet的网络拓扑中，它必须被安装在主干电缆的两端末端，其主要功能是进行正确的总线终端匹配，以吸收通信信号传输到端点时产生的能量反射，从而确保数字信号波形的完整性，避免通信错误。
这个终端电阻的价值在于其“基石”作用。无论你的DeviceNet网络上连接了多么昂贵和复杂的控制器、驱动器或I/O设备，如果网络两端没有正确安装1786-TJPR（或其等效品），整个网络的通信稳定性将无法得到保障，会出现难以排查的随机故障。它是构建一个稳定可靠的DeviceNet网络的强制要求，而非可选配件。对于任何从事DeviceNet网络安装、调试或维护的工程师而言，检查终端电阻的安装与阻值，是排查网络问题的首要步骤。虽然其结构简单，但其功能不可替代。
