1LS1-4PG 限位开关：适用于阀门、输送机、提升设备的位置检测

描述

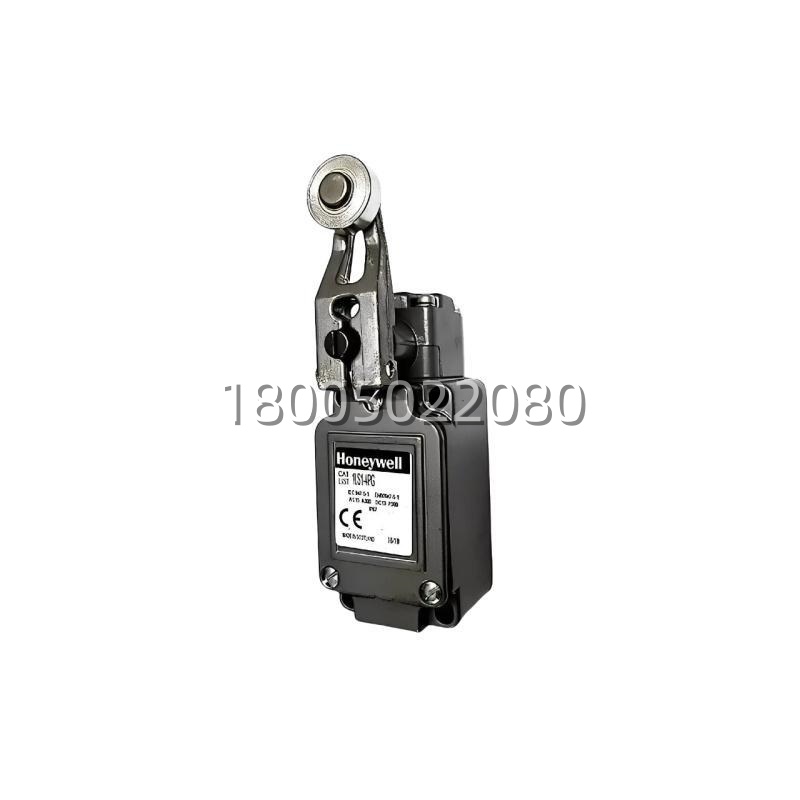

Honeywell 1LS1-4PG 产品概述

在工业自动化领域，位置检测看似简单，却往往是安全联锁与流程控制的第一道防线。Honeywell 1LS1-4PG 正是为此而生的高性能机械式限位开关(Limit Switch)。它不属于花里胡哨的电子传感器，而是靠纯机械结构触发——当设备运动部件(如阀门阀杆、推杆、挡块)撞击其滚轮杠杆或侧摇臂时，内部精密微动机构瞬间动作，切断或接通控制回路。这种“物理硬连接”的方式，让它在高温、粉尘、强电磁干扰甚至防爆区域依然坚如磐石。

Honeywell 1LS1-4PG 的核心亮点在于“双断点触点”(Double Break Contact)设计——每个触点在断开时形成两个串联电弧间隙，极大提升灭弧能力，有效防止触点粘连，特别适合感性负载(如接触器线圈、电机启停回路)。外壳采用高强度铝合金压铸成型，表面环氧喷涂，耐腐蚀、抗冲击;标配PG9电缆格兰接头(Panzergewinde)，可直接接入带铠装或屏蔽的工业电缆，实现IP66级防尘防水。无论是石化装置的紧急切断阀，还是港口起重机的起升限位，Honeywell 1LS1-4PG 都是工程师心中“装上就忘”的可靠选择。

Honeywell 1LS1-4PG 技术规格

产品型号：1LS1-4PG

制造商：Honeywell Process Solutions(原Leviton Industrial Controls)

产品类型：重型机械式限位开关(带PG电缆接头)

触点配置：1常开(NO)+ 1常闭(NC)，双断点结构

额定电压：250 VAC / 125 VDC

额定电流：6 A AC-15 / 3 A DC-13(感性负载)

机械寿命：≥10.000.000 次操作

电气寿命：≥100.000 次(额定负载下)

防护等级：IP66(防强烈喷水及粉尘侵入)

外壳材质：铝合金压铸，环氧树脂涂层

操作头类型：标配滚轮杠杆(可选侧摇臂、叉形杆等)

电缆入口：1× PG9 格兰接头(可旋转360°)

工作温度：-40°C 至 +85°C

认证标准：UL, CSA, CE, RoHS

安装方式：M20螺纹底座或支架安装(可选)

主要特点和优势

Honeywell 1LS1-4PG 最让人踏实的，是它把“简单”做到了极致可靠。没有芯片、没有软件、没有电源依赖——纯机械结构意味着零误触发、零延迟、零死机。它的双断点触点不是噱头，而是实打实的安全冗余：在切断大电流感性负载时，单断点容易拉弧烧蚀，而双断点能快速熄灭电弧，大幅延长触点寿命，避免因触点熔焊导致的安全事故。

外壳的IP66防护让它无惧户外暴雨、洗车水枪直冲或粉尘弥漫的水泥厂环境。PG9格兰接头不仅密封性好，还能夹紧电缆铠装层，实现360°应力释放，杜绝因振动导致的线缆松脱。更别说它支持AC/DC通用负载，既能控制220V交流接触器，也能接入24VDC PLC输入模块。在SIL相关应用中，虽非认证安全开关，但其高可靠性常被用于辅助位置确认。一句话：Honeywell 1LS1-4PG 不玩智能，只做一件事——在该动作的时候，100%可靠动作。

The Honeywell 1LS1-4PG heavy-duty limit switch delivers uncompromising reliability in the harshest industrial environments. Featuring a double-break contact design for superior arc suppression, die-cast aluminum housing with IP66 protection, and an integrated PG9 cable gland for secure, sealed wiring, it excels in applications demanding mechanical certainty—such as valve position indication, conveyor end-of-travel detection, and crane hoist limits. With a proven track record in oil & gas, power, and material handling, the 1LS1-4PG offers millions of mechanical cycles and robust performance without electronics, firmware, or external power. When failure is not an option, this switch stands ready.

应用领域

Honeywell 1LS1-4PG 广泛应用于对位置检测可靠性要求极高的工业场景。在石油天然气管道站场，它用于确认电动/气动切断阀的全开/全关状态，作为ESD(紧急停车)系统的反馈信号;在火力发电厂，它监测磨煤机检修门是否关闭、输煤皮带跑偏极限位置;港口大型岸桥和堆取料机的起升、小车、俯仰机构均依赖它实现机械限位保护;水泥厂回转窑托轮位置、钢铁厂连铸机引锭杆到位检测也大量采用此型号。只要是需要“硬接点”位置反馈、且环境恶劣(高温、潮湿、振动、粉尘)的场合，Honeywell 1LS1-4PG 几乎就是行业默认选项。
