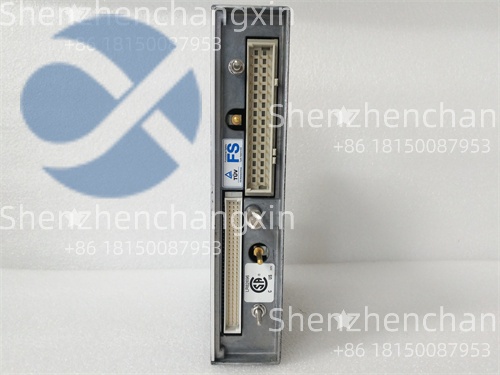

3381 安全系统I/O卡 16位分辨率 ±0.1%精度

描述

3381技术规格

产品型号：3381

制造商：Triconex(现为Schneider Electric施耐德电气旗下品牌)

产品类型：三重化模拟量输入模块(Triple-Modular Redundant Analog Input Module)

系列：TRICON

冗余架构：三重化(TMR)

通道数量：16路

输入信号类型：

4-20 mA(标准)

0-20 mA

0-10 V DC

±10 V DC(部分版本)

分辨率：16位

精度：±0.1%满量程(FS)

采样速率：每通道约100ms

输入阻抗：100Ω(电流),>1MΩ(电压)

隔离方式：通道对地隔离(Channel-to-Ground Isolation)

隔离电压：500V AC(rms)

诊断功能：全面的上电自检和在线连续自检，包括通道开路、短路检测

热插拔：支持(在系统运行时可更换故障模块)

工作温度：0°C至55°C

存储温度：-40°C至85°C

相对湿度：5%至95%RH，无冷凝

尺寸（H×W×D）：约300mm×60mm×220mm(标准TRICON机架模件尺寸)

重量：约1.5kg

认证：IEC 61508 SIL 3,FM,CSA,TÜV

3381产品概述

这TRICONEX 3381，是工业安全领域的“超级感知器”。它不是一块普通的AI模块，而是TRICON安全仪表系统（SIS）的“神经末梢”，负责把现场那些关乎生死的物理量——比如反应釜的超温、储罐的超压、管道的超流——精准、可靠地“告诉”系统的“大脑”（CPU模块）。

它的核心身份是三重化(TMR)。这意味着在TRICON机架上，你需要同时插上三块一模一样的3381模块，组成一个冗余通道组。现场的同一个传感器信号（如一个压力变送器的4-20mA输出），会通过接线端子板，同时接入这三块3381的对应通道。三块模块各自独立地采集、转换这个信号，然后把结果通过TriBus总线送到三块CPU进行三取二(2oo3)表决。只有当至少两块模块的读数一致时，这个数据才被认为是有效的。如果其中一块3381因为硬件故障、接线松动或干扰导致读数异常，系统立刻就能发现并将其结果作废，完全不影响安全判断。这就是容错(Fault Tolerant)的力量。

3381拥有16个独立的输入通道，每个都能灵活配置为收电流或电压信号。16位分辨率和±0.1%的精度，保证了采集数据的高保真。通道对地隔离设计，有效抵抗现场复杂的地环路干扰。它通过TriBus与CPU通信，所有数据都经过冗余路径传输。前面板LED清晰指示运行、故障和通道状态，维护一目了然。

主要特点和优势

TRICONEX 3381的优势，完美诠释了“安全、精准、可靠”的工业安全I/O标准。

头一个字是“安”。TMR架构是其安全基石。在SIL3等级的安全联锁回路中，任何单点故障都不能导致安全功能失效。3381通过三重化采集和表决，彻底杜绝了因单个I/O模块故障导致“拒动”（该停没停）或“误动”（不该停乱停）的风险。全面的自诊断功能，能实时监测通道开路、短路、超量程等故障，并通过系统报警，让维护人员防患于未然。

第二个字是“精”。16位分辨率和±0.1%精度，意味着它能分辨出信号极其微小的变化。对于需要精细判断的安全阈值，比如温度从200°C升到201°C就可能触发连锁，这种精度至关重要。16个通道的设计，也提高了系统的集成度和性价比。

第三个字是“可”。热插拔(Hot Swap)是其高可用性的体现。一块3381模块报警了？不用停机！带电拔下来，换上新的，系统自动同步，生产流程不受丝毫影响。这对于连续生产装置是巨大的价值。通道对地隔离增强了抗干扰能力，保证了在恶劣电气环境下的信号纯净。

The Triconex 3381 is a high-density,triple-modular redundant(TMR)analog input module designed for the most critical safety instrumented systems(SIS).It provides 16 independent channels for acquiring vital process variables like temperature,pressure,and level with 16-bit resolution and±0.1%accuracy.Its defining feature is the TMR architecture:three identical 3381 modules sample the same field signal in parallel.The results are continuously voted(2oo3)by the TMR processor,ensuring any single-point failure in hardware,wiring,or software is instantly detected and isolated without compromising the safety function.With comprehensive diagnostics,channel-to-ground isolation,and hot-swap capability,the 3381 delivers the ultimate in fault tolerance,precision,and maintainability required for SIL 3 applications in oil&gas,chemical,and power industries,safeguarding personnel,assets,and the environment.

应用领域

TRICONEX 3381的主战场，就是那些“出不起事”的高风险工业领域。大型炼油厂的紧急停车系统(ESD)，用它来采集反应器温度、塔顶压力、可燃气体浓度等关键参数，一旦超限，立即触发停车。化工厂的安全联锁系统(SIS)，监控反应釜的搅拌电流、夹套温度、进料流量，确保工艺在安全包络线内运行。海上石油平台的火气系统(Fire&Gas)，3381采集火焰探测器、烟雾探测器、气体探测器的模拟信号，是火灾早期预警的“眼睛”。发电厂的燃烧器管理系统(BMS)，监测炉膛负压、燃油压力、点火火焰强度，防止爆燃事故。可以说，凡是需要SIL3等级安全保护，并且使用模拟量信号作为联锁条件的场合，TRICONEX 3381就是那个不可或缺的“信息哨兵”。

选型指南/购买建议

选这TRICONEX 3381，安全无小事。第一，型号必须精确。确认是3381，并注意硬件版本（Rev.）是否与现有系统匹配。第二，原厂正品是底线。安全I/O模块绝不能使用翻新或仿冒品，其自诊断和冗余功能必须100%可靠。第三，三重化配置。必须同时采购三块3381组成一个完整的冗余通道组。第四，信号类型确认。确保模块支持您现场使用的信号类型（4-20mA为主）。第五，备件策略。对于关键安全回路，建议至少备一套（三块）3381。安全系统停机代价巨大。第六，技术支持。更换或投用前，务必由专业工程师进行配置和测试。

常见问题解答(FAQ)

Q：3381支持热插拔吗？

A：支持。可以在TRICON系统运行时安全地更换故障的3381模块。

Q：三重化模拟量输入是如何接线的？

A：同一个现场传感器（如压力变送器）的输出线，会通过接线端子板，同时连接到三块3381模块的同一个通道号上（例如，都接到三块板的Channel 1）。

Q：它能接热电阻（RTD）或热电偶（TC）吗？

A：不能。TRICONEX 3381仅支持标准模拟量信号（4-20mA,0-10V等）。采集RTD或TC信号需要使用专门的3503(RTD)或3504(TC)模块。

Q：如何判断是现场传感器故障还是模块故障？

A：通过TriStation软件查看三块3381模块对应通道的读数。如果两块读数一致，另一块差异很大，则很可能是那块模块或其接线有问题。如果三块读数都异常或一致地超量程，则更可能是现场传感器或信号本身的问题。

Q：SIL 3认证对I/O模块意味着什么？

A：SIL 3认证要求I/O模块本身必须具备高可靠性、高诊断覆盖率和容错能力。3381的TMR架构和全面自检正是为了满足这些严苛要求，确保其危险失效概率极低。
