3500-15E模块在汽轮机/压缩机振动监测系统中的作用

描述

3500-15E技术规格

产品型号：3500-15E

制造商：BENTLY NEVADA（现属贝克休斯BH）

产品类型：键相位/转速监测模块

输入信号范围：-1V至-18V DC（来自电涡流传感器）

输入阻抗：10kΩ

频率范围：0.5Hz至20kHz

键相位信号精度：±0.5°

电源要求：+5VDC（由3500机架背板提供）

功耗：典型值2.5W

LED指示灯：通道正常/旁路/报警

工作温度：0°C至+65°C

存储温度：-40°C至+85°C

相对湿度：0至95%（非冷凝）

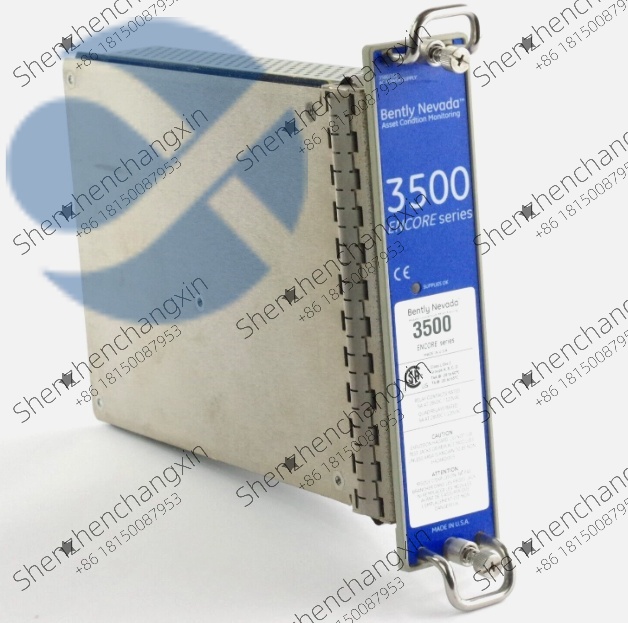

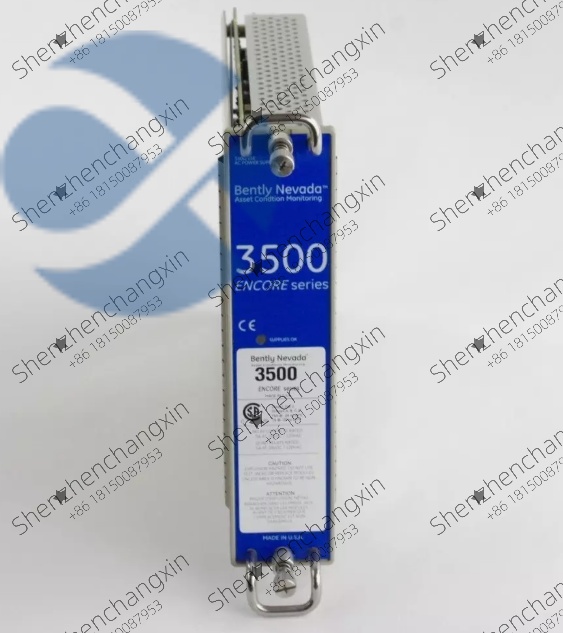

3500-15E产品概述

在大型旋转机械的状态监测领域，本特利内华达的3500系统是当之无愧的行业标准，而这块3500-15E模块，则是该系统里专门负责”定时”的关键角色。简单来说，BENTLY 3500-15E是一个键相位/转速监测模块。它的核心功能是处理来自安装在轴上的键相传感器（通常是电涡流传感器）的信号，精确检测转轴上的键槽或凸台每次经过的时刻，从而为整个监测系统提供一个精确的角度基准信号。

这个3500-15E模块在系统中扮演着”节拍器”的角色。它提供的键相位信号是理解振动数据的”钥匙”，有了它，系统才能确定振动的高点相对于转轴上某个固定点的位置，进而进行准确的动平衡分析、阶次跟踪、以及启动/停机过程中的振动分析。在由BENTLY 3500-15E等模块构成的保护系统中，它提供的转速信息也直接用于超速保护等关键安全功能。可以说，没有精确的键相测量，很多高级的诊断和保护功能就无法实现。

主要特点和优势

这3500-15E模块的厉害之处，首当其冲就是其超凡的测量精度和稳定性。它能精准地在嘈杂的传感器信号中识别出键相脉冲，角度精度高达±0.5°，这为后续的振动相位分析提供了可靠的基础。无论是机器在低速爬行还是高速运行，它都能可靠地工作，频率范围覆盖极广（0.5Hz至20kHz），确保从开机到额定转速的全过程监测无缝衔接。

其次，它的集成性和智能诊断功能非常出色。作为3500系列的一员，3500-15E与机架内的其他监测模块（如振动监测模块）无缝协作，共享键相信息。模块本身具备强大的自诊断能力，能够实时监测输入信号的质量，如传感器故障、线路断路/短路等，并通过前面板的LED状态灯和系统软件及时发出警报，实现预测性维护，防止因键相信号丢失导致的误判或保护失效。

其坚固性和可靠性更是经过现场严苛考验。3500-15E设计用于最关键的机械保护应用，能够在电厂、炼化厂等振动、电磁干扰复杂的环境中稳定运行。模块化的设计支持在线热插拔，当需要维护时，可以在系统不停机的情况下安全地更换模块，最大限度地保障了生产的连续性。

The BENTLY3500-15Eis a critical Keyphasor®module within the renowned 3500 Machinery Protection System.It provides a once-per-turn timing reference essential for sophisticated vibration analysis,including phase measurement and order tracking.The module accepts signals from proximity probes to accurately determine shaft speed and angular position.With high accuracy(±0.5°)and a wide frequency response,it ensures reliable operation from slow-roll to maximum speed.Integrated diagnostics monitor signal integrity for predictive maintenance.Its robust design and hot-swappable feature guarantee maximum availability,making the3500-15Ean indispensable component for protecting turbines,compressors,and other critical rotating assets in demanding industrial environments.

应用领域

这3500-15E模块，是守护大型关键旋转设备的”哨兵”。它的主战场在能源电力行业，无论是庞大的蒸汽轮机、燃气轮机，还是给水泵、风机，其轴系振动的精确监测都离不开3500-15E提供的键相基准。在开车过程中，它帮助工程师进行动平衡校正；在正常运行中，它为在线振动监测系统提供相位信息，用于诊断转子不对中、碰摩等故障。

在石油化工领域，大型离心压缩机、往复式压缩机是生产的”心脏”，3500-15E参与构成的保护系统是防止设备恶性事故的最后防线。此外，在冶金、造船等行业的大型传动设备上，凡是需要深入了解转子动力学行为、实现预测性维护的地方，3500-15E键相器模块都是不可或缺的核心监测单元。

选型指南/购买建议

老师傅，选配3500-15E时，首先要确认它和您现有的3500机架版本是否兼容。虽然3500系统是模块化的，但不同年代的机架背板可能存在细微差异。其次，要明确您的测量需求：主要是监测转速，还是需要做精确的振动相位分析？如果后者是重点，那么3500-15E的高精度特性就是必须的。

采购时，务必选择可靠的渠道。键相信号是许多保护功能的基准，模块的可靠性至关重要。原装正品3500-15E在元器件品质、校准精度和长期稳定性上有绝对保障。同时，确认供应商能否提供必要的技术文档和配置支持，因为键相器的设置（如触发电平）对测量效果影响很大。

常见问题解答(FAQ)

问：模块上电后”通道正常”灯不亮，可能是什么原因？

答：如果3500-15E的”OK”灯不亮，首先检查机架背板的+5VDC电源是否正常。然后检查键相传感器的安装间隙、输出信号是否在有效范围内（-1V至-18V）。也可能是模块未正确插入槽位或模块本身故障。需要通过3500组态软件查看详细诊断信息。

问：键相信号不稳定、时有时无，如何解决？

答：3500-15E接收的信号不稳定，通常问题出在前端。检查键相探头端面是否脏污；探头与轴上的键相标记（键槽或凸台）之间的间隙是否合适且恒定；电缆接头是否松动；现场是否存在强电磁干扰。建议使用示波器观察传感器原始波形。

问：模块支持热插拔吗？操作时需要注意什么？

答：是的，3500-15E设计为支持热插拔。但在操作前，必须在组态软件中将该通道置于”旁路”状态，并确认系统允许移除该模块（通常有其他冗余或替代信号）。操作人员需佩戴防静电手环，并确保模块垂直插入或拔出，避免损坏插针。

产品保障

我们承诺所供应的每一块BENTLY 3500-15E键相位模块均为原装正品，渠道清晰，性能完全符合本特利内华达的出厂规范。我们深刻理解此类关键保护部件对您资产安全的重要性。深圳长欣不仅提供可靠的产品，还依托专业的技术经验，为您提供选型配置和故障排查的咨询支持。稳定的供货渠道确保您能及时获得所需备件，选择我们，就是为您的关键机组选择了一份坚实的保障。

深圳长欣guarantees the authenticity and performance of everyBENTLY 3500-15EKeyphasor Module supplied.Sourced through authorized channels,each unit is verified to meet the original manufacturer’s rigorous specifications for accuracy and reliability.We recognize the critical role this module plays in machinery protection systems.Our commitment includes providing expert technical support for configuration and integration.With a reliable supply chain,we ensure timely delivery of these essential components.Partnering with us means securing not only a genuine BENTLY NEVADA product but also the expertise dedicated to safeguarding your critical rotating equipment and ensuring operational continuity.
