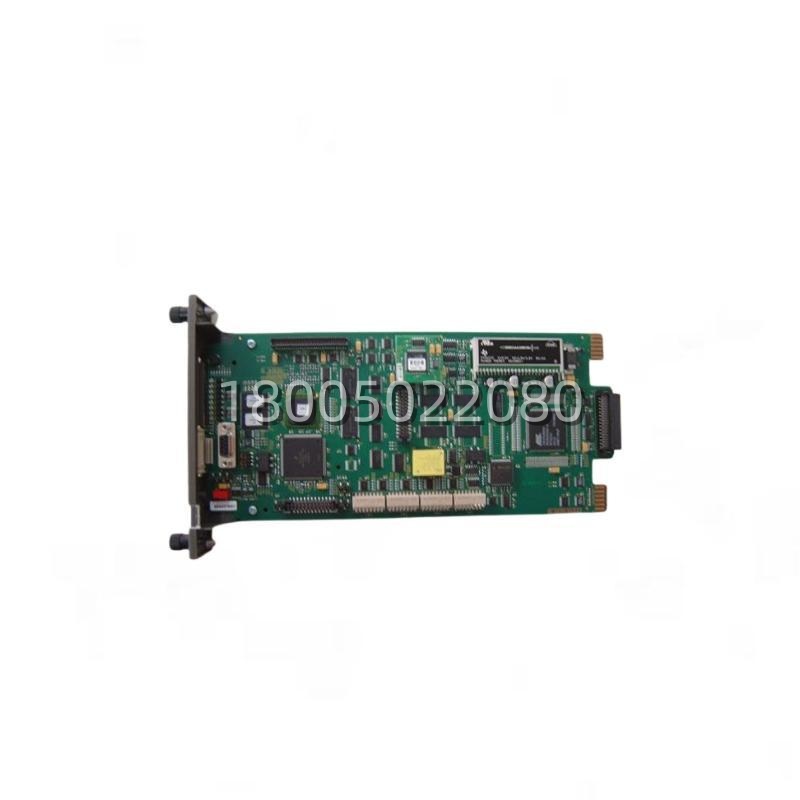

3ASD489301A410 ABB YPK107E 16通道AI模块，支持HART与高精度信号采集
3ASD489301A410 ABB YPK107E 16通道AI模块，支持HART与高精度信号采集 - 图片 2

3ASD489301A410 ABB YPK107E 16通道AI模块，支持HART与高精度信号采集

ABB 3ASD489301A410 (YPK107E) 电子板卡：这款16通道高精度模拟量输入模块，是ABB AC 800M控制器在System 800xA DCS中的“感知神经”！支持4–20mA、±10V等标准工业信号，每通道独立隔离，精度达±0.1%，并可选配HART通信功能，广泛应用于化工、电力、制药等对过程数据可靠性要求极高的场合。
输入通道数：16（独立隔离）
信号类型：4–20 mA / ±10 V DC
精度等级：±0.1% of span
支持HART：是（需配置）

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB 3ASD489301A410 (YPK107E) 电子板卡 产品概述

在ABB System 800xA分布式控制系统(DCS)架构中，ABB 3ASD489301A410(内部型号 YPK107E)是一款关键的高密度模拟量输入（AI）模块，专为AC 800M系列控制器设计。它不是普通I/O卡，而是集高精度、强隔离、智能诊断于一体的“过程信号守门人”，负责将现场变送器的4–20mA或±10V信号准确、可靠地转换为数字量，供控制逻辑使用。

该模块的核心价值在于其通道级电气隔离与系统级集成能力。16个输入通道彼此之间、以及与背板总线之间，均采用强化绝缘隔离(>500 V RMS)，彻底切断地环路干扰和共模噪声。即使在大型电机、变频器密集的车间，也能确保微弱信号(如热电偶毫伏级输出经变送后的4–20mA)不失真。同时，3ASD489301A410 支持HART数字通信透传(需在Control Builder中启用)，允许上位系统(如Asset Optimization或AMS)通过同一根4–20mA线读取智能仪表的设备标签、校准数据或故障诊断信息，实现预测性维护。

ABB 3ASD489301A410 (YPK107E) 与800xA工程环境深度协同。通过Control Builder M软件，工程师可在线配置每个通道的量程、工程单位、滤波时间、报警阈值，并实时查看通道状态(OK、开路、超量程等)。前面板LED提供模块级(RUN、ERROR)和通道级(I/O ACTIVE)状态指示，调试与运维一目了然。

ABB 3ASD489301A410 (YPK107E) 技术规格

产品型号：3ASD489301A410

内部代号：YPK107E

制造商：ABB(现属Hitachi Energy)

产品类型：16通道隔离型模拟量输入模块

适用平台：AC 800M 控制器(CI854/CI864通信接口)

输入通道数：16(独立隔离)

信号类型：

电流：4–20 mA(默认)、0–20 mA

电压：±10 V、0–10 V、0–5 V

输入阻抗：250 Ω(电流模式)，≥1 MΩ(电压模式)

精度：±0.1% of full scale(@25°C)

分辨率：16位 ADC

HART支持：透传模式(Pass-through)，兼容HART 5/6/7

隔离电压：500 V RMS(通道间及通道对背板)

采样速率：典型 20 ms/通道(可配置)

工作温度：0°C 至 +60°C

安装方式：DIN导轨(S800 I/O站)

功耗：约 3.5 W

防护等级：IP20(需安装于控制柜内)

主要特点和优势

ABB 3ASD489301A410 (YPK107E) 最硬核的优势，是“一卡双能 + 故障透明”。

一卡双能：既能做高保真模拟采集(±0.1%精度)，又能当HART通信管道。传统方案需额外加HART多路复用器，而3ASD489301A410 直接在模块内部集成HART调制解调电路，上位系统通过800xA网络即可远程访问智能仪表全部参数，真正实现“一根线，两份数据”。

故障透明：每个通道具备独立诊断字(Diagnostic Word)，可区分“开路”、“短路”、“超上限”、“超下限”等状态，并在Control Builder中以不同颜色高亮显示。运维人员无需万用表，即可定位到具体哪一路信号异常。

此外，该模块支持热插拔(Hot Swap)——在系统运行状态下更换故障卡件，控制器自动识别新模块并恢复I/O映射，过程控制逻辑不停机。这一特性在连续生产流程(如炼油、制药)中至关重要。

其16位ADC配合低噪声前端电路，在微小信号分辨(如实验室反应釜温控、精密流量计量)中表现优异。温漂仅±0.015%/°C，确保长期稳定性。

注：“YPK107E”是ABB内部工程代号，“3ASD489301A410”为正式订货号，两者指向同一硬件。末尾无特殊后缀表示标准版本(含HART支持)。

The ABB 3ASD489301A410 (YPK107E) is a high-density, 16-channel analog input module engineered for the AC 800M controller within the System 800xA DCS platform. Featuring individual channel isolation, ±0.1% accuracy, and optional HART pass-through, it delivers exceptional signal fidelity even in electrically noisy industrial environments. Fully integrated with Control Builder M, it enables real-time diagnostics, hot-swap replacement, and seamless access to intelligent field device data—making it the trusted choice for mission-critical applications in oil & gas, power generation, and life sciences.

3asd489301a410_ypk107e_abb_electronic_card
