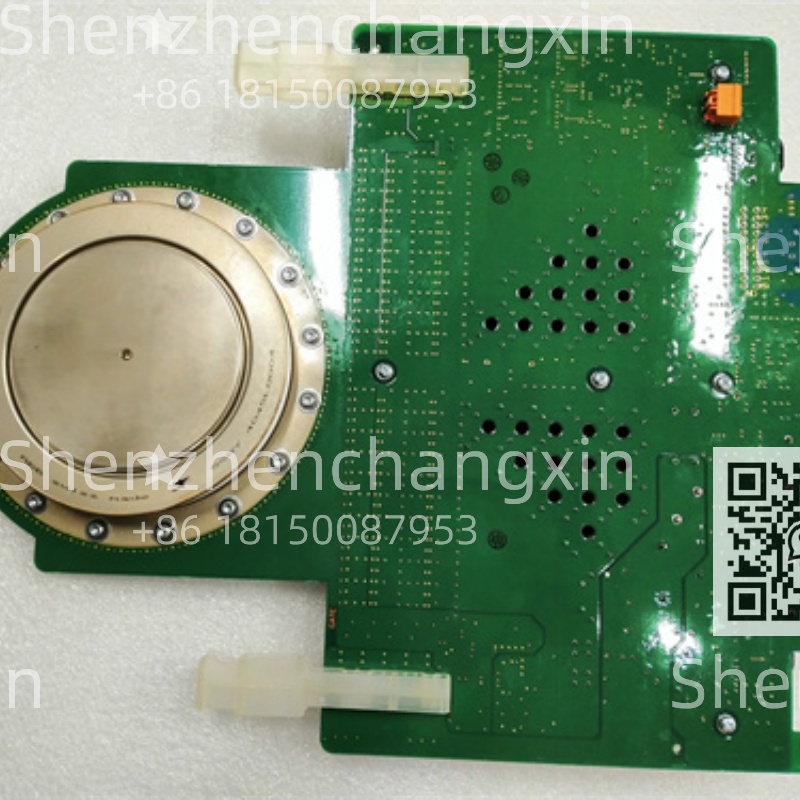

3BHB021400R0002 & 5SHY4045L0004 | ABB 晶闸管阀触发与监控系统模块组合

描述

产品概述

在高压直流输电(HVDC)系统中，成千上万个晶闸管串联构成换流阀，其同步触发精度直接决定系统效率与稳定性——而 ABB 3BHB021400R0002 与 5SHY4045L0004 正是实现这一“微秒级协同”的关键硬件对。

3BHB021400R0002 是 阀基电子设备（VBE） 的核心处理单元，通常安装在阀塔底部的屏蔽柜内。它通过光纤接收来自极控系统(如 MACH2 或 AC 800PEC)的 12 脉动触发命令，并将其分解为每个晶闸管级所需的独立触发信号。同时，它实时采集每个 5SHY4045L0004 返回的晶闸管状态(如正向恢复、击穿、未导通等)，执行 BOD(反向恢复保护)和 TFM(晶闸管故障监测)逻辑，并在异常时快速闭锁触发，防止雪崩式损坏。

5SHY4045L0004 是直接安装在晶闸管散热器上的 门极驱动单元，采用全光隔离设计。它将 3BHB021400R0002 发来的光触发信号转换为 >10 A 的门极电流脉冲，在数百千伏共模电压下可靠触发晶闸管。其内置高压 DC/DC 电源从晶闸管两端取能，实现自供电，无需外部电源线穿越高电位区。

在我参与的多个跨国 HVDC 工程(如中国–巴基斯坦 ±660 kV 联网项目)中，这套组合的可靠性经受了极端环境考验。在沙漠高温(>50°C)与高海拔(>3000 m)条件下，5SHY4045L0004 的自取能电源仍能稳定输出，而 3BHB021400R0002 的 FPGA 实现的 <1 μs 触发抖动，确保了 12 脉动换流器的谐波指标优于 IEEE 519 标准。这种“光控+自供能+实时诊断”架构，正是 ABB HVDC 技术全球领先的关键之一。 技术规格 表格 主要特点和优势 全光传输：彻底隔离高低电位，抗电磁干扰能力极强，适用于 ±800 kV 特高压场景。 分布式智能：每级 5SHY4045L0004 具备本地诊断，3BHB021400R0002 汇总后上传至 SCADA，实现“晶闸管级健康管理”。 高可靠性设计：无风扇、宽温元器件、冗余光路，MTBF >100.000 小时。

快速保护：BOD 动作时间 <100 μs，可在晶闸管承受过压前闭锁触发。 The ABB 3BHB021400R0002 and 5SHY4045L0004 form a critical control and drive pair in HVDC thyristor valve systems. By combining fiber-optic signal transmission, self-powered gate units, and real-time thyristor health monitoring, they ensure precise, reliable, and safe operation of multi-gigawatt power converters—enabling stable long-distance electricity transmission across continents. 应用领域 高压直流输电（HVDC）：背靠背联网、海底电缆输电、可再生能源并网(如风电基地外送) 柔性交流输电（FACTS）：TCSC(晶闸管控制串联补偿)、SVC(静止无功补偿器) 工业大功率整流：电解铝、氯碱化工、大型轧机直流供电系统 电网互联工程：跨国电网异步连接(如欧洲 Supergrid、亚洲超级环网) 集成与维护要点 必须成对使用：3BHB021400R0002 与 5SHY4045L0004 的固件版本必须严格匹配，否则无法通信。 光纤清洁至关重要：现场更换时需使用专用光纤清洁笔，灰尘可导致误触发或状态丢失。 高电位作业安全：更换 5SHY4045L0004 前，必须确保换流阀已接地放电 ≥2 小时。 诊断数据解读：通过 MACH2 或 PCM600 可读取每级晶闸管的“未导通次数”“BOD 动作记录”，用于预测性维护。 生命周期与采购建议 这两款模块目前处于 成熟后期（Mature/Limited），ABB 已逐步转向 HVDC Light(IGBT-VSC)技术，但在全球数千个 HVDC Classic 站中仍在役。由于其高价值(单套 VBE 系统可达数十万美元)和长寿命(>25 年)，3BHB021400R0002 / 5SHY4045L0004 是电网公司的战略备件。

⚠️ 市场风险提示：二手或翻新模块普遍存在电容老化、光耦衰减问题，可能导致误触发——这在 HVDC 系统中可能引发换相失败甚至阀短路。

深圳长欣严格把控供应链，所供模块均来自 ABB 原厂库存或授权退役资产。每套 3BHB021400R0002 + 5SHY4045L0004 均经过：

光纤通信环回测试

门极脉冲波形验证(示波器抓取)

BOD/TFM 保护功能模拟

72 小时高温老化

我们提供 12 个月质保 与 HVDC 专业工程师技术支持，确保您的换流站安全无忧。

Shenzhen Changxin delivers only genuine, functionally validated ABB 3BHB021400R0002 and 5SHY4045L0004 modules for critical HVDC infrastructure. Sourced through authorized channels and tested to OEM standards—including full optical and protection loop verification—our units ensure the reliability your grid depends on. With expert support and ready stock, we keep the world’s power flowing—safely and efficiently.
