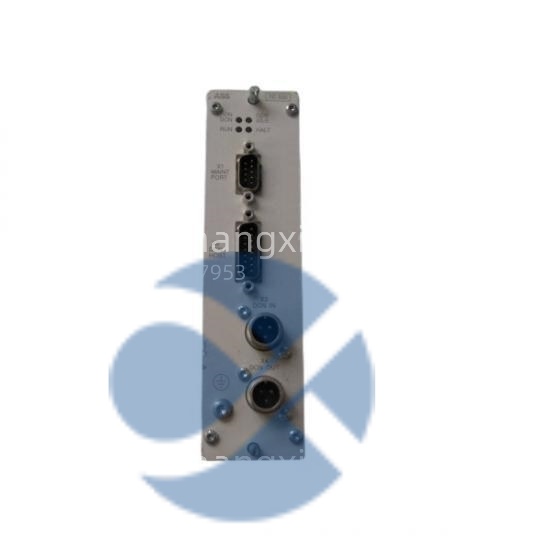

3BSE001449R1 ABB Masterpiece 200+ TC520 通信接口卡
3BSE001449R1 ABB Masterpiece 200+ TC520 通信接口卡 - 图片 2

3BSE001449R1 ABB Masterpiece 200+ TC520 通信接口卡 ABB

ABB TC520 (3BSE001449R1)，这款多功能通信处理器，是工业网络的“语言翻译官”！双串行端口（RS232/RS485），支持Modbus等协议。用于ABB Masterpiece 200+ PLC系统。支持自由协议，-25°C至+60°C稳定运行！工业级设计，连接HMI、变频器、仪表。

  • 类型：通信处理器模块 (Communication Processor Module)
  • 适用系统：ABB Masterpiece 200+
  • 端口：2个串行端口
  • 接口类型：RS232 / RS485 (可配置)
  • 通信协议：Modbus RTU/ASCII, 自由协议 (Free Protocol)
  • 热插拔：支持
  • 工作温度：-25°C 至 +60°C
立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB TC520(3BSE001449R1)产品概述

ABB TC520(3BSE001449R1)，这不仅仅是一个通信卡，它是ABB Masterpiece 200+可编程逻辑控制器(PLC)系统中的核心通信接口单元，堪称连接PLC与外部世界各种设备的“万能语言翻译官”和“信息枢纽”。

你在工厂的控制柜里，看到的那些安装在Masterpiece 200+CPU机架上、其端口连接着串行通信线缆（通常是DB9或端子排）的模块，负责与触摸屏、变频器、智能仪表、条码扫描器或其他PLC交换数据的，很可能就是TC520这款通信处理器。

型号解析：

TC520：ABB内部定义的模块类型/功能代码，明确指代Telecommunication Card 520，即通信卡。

3BSE001449R1：这是全球唯一的物料号（Part Number），是采购、替换、查询技术文档的绝对准确依据。”R1″通常表示修订版本。

TC520(3BSE001449R1)的核心使命是为Masterpiece 200+PLC提供强大的串行通信能力。它通过机架的背板与主CPU（如PM5xx系列）连接，接收来自CPU的通信指令和数据，并通过其自带的物理串行端口与外部设备进行数据交换。

其主要功能和特点包括：

双串行端口：提供两个独立的、可配置的串行通信端口。这使得一个TC520模块可以同时与两台不同的外部设备通信，极大地提高了系统的集成度和灵活性。

接口灵活性：每个端口通常可以通过跳线或软件配置，支持RS232或RS485电气标准。RS232适用于点对点、短距离通信（如连接本地HMI），而RS485则支持多点、长距离通信（如连接多个远程仪表）。

协议支持：

Modbus RTU/ASCII：这是工业自动化领域最广泛使用的开放式通信协议。TC520可以配置为Modbus主站（Master）或从站（Slave），轻松与支持Modbus的变频器、智能仪表、HMI等设备集成。

自由协议(Free Protocol)：对于不支持标准协议的专用设备，TC520支持“自由协议”模式。用户可以通过编程（通常在ABB的编程软件中）定义通信的帧格式（如起始字符、数据位、停止位、校验方式、数据内容等），实现与任何支持串行通信的设备的定制化数据交换。

通信处理器：TC520内部可能包含一个独立的微处理器，专门负责处理通信任务。这意味着通信处理不会占用主CPU的大量资源，保证了PLC核心控制逻辑的实时性和稳定性。

状态指示：模块前面板配有LED指示灯，用于指示电源状态、每个端口的发送（TX）、接收（RX）活动以及可能的通信错误，便于快速诊断通信状态。

TC520是实现Masterpiece 200+PLC系统与外部设备（如HMI、SCADA、其他控制器、现场仪表）进行数据交互的关键桥梁，是构建完整自动化解决方案不可或缺的组件。

ABB TC520(3BSE001449R1)技术规格

产品型号：TC520

制造商：ABB

物料编号：3BSE001449R1

产品类型：通信处理器模块(Communication Processor Module)

适用系统：ABB Masterpiece 200+(需配合PM5xx CPU等)

安装位置：Masterpiece 200+I/O机架(通过背板连接)

端口数量：2个独立串行端口

端口类型：

RS232(V.24)

RS485(V.11)

通常可通过跳线或软件在两者间选择

电气特性(RS485)：

半双工或全双工(取决于配置)

最大通信距离：1200米(RS485)

最大节点数：32个(RS485总线)

电气特性(RS232)：

点对点连接

最大通信距离：15米

标准DB9或端子排连接器

通信协议：

Modbus RTU

Modbus ASCII

Free Protocol(用户可定义帧格式)

波特率：300,600,1200,2400,4800,9600,19200,38400,57600,115200 bps(可选)

数据位：7或8位

停止位：1或2位

校验：无校验、奇校验、偶校验

诊断与指示：

前面板LED指示灯：

PWR(绿色)：模块电源正常

RUN(绿色)：模块运行正常

ERR(红色)：模块故障或通信错误

PORT1 TX/RX：端口1发送/接收状态

PORT2 TX/RX：端口2发送/接收状态

热插拔：支持(可在系统运行时更换)

电源：由Masterpiece 200+机架背板提供

功耗：典型值<2 W

工作温度：-25°C至+60°C(-13°F至+140°F)

存储温度：-40°C至+85°C

相对湿度：5%至95%RH(非冷凝)

符合标准：IEC 61000(EMC),IEC 61131(PLC),ABB内部工业标准
