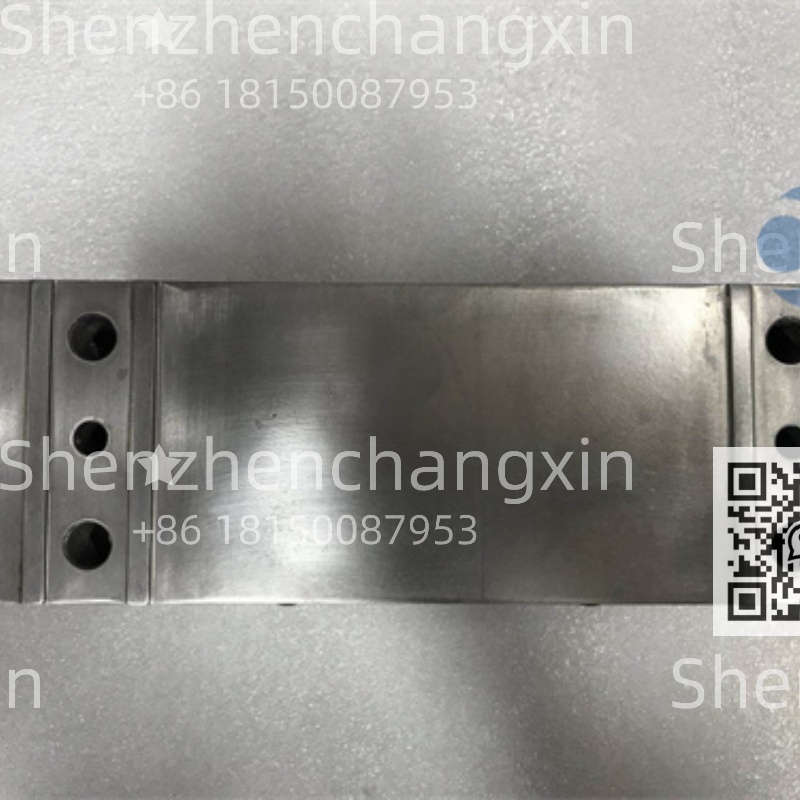

3BSE004160R1 PFTL101A | 工业级测力传感器用于造纸、印刷与线缆行业

描述

产品概述

在高速卷材加工过程中(如纸机、薄膜拉伸线或铜线退火线)，材料张力的微小波动都可能导致断带、褶皱或收卷不齐，造成严重废品甚至停机。ABB 3BSE004160R1 PFTL101A 正是为解决这一核心工艺挑战而设计的高精度拉压式测力传感器。其本质是一个将机械力转换为标准4–20 mA电信号的机电一体化装置，安装于导辊轴承座下方或浮动辊支架上，实时感知材料施加的张力，并将信号送入AC 800M DCS或PLC系统，用于闭环张力控制(如调节 dancer roll 位置或电机转矩)。

从工程实践角度看，PFTL101A 的价值在于其 “坚固+精准+即用” 的三位一体特性。采用全不锈钢(AISI 316L)外壳与密封设计，可在高湿、多尘、腐蚀性环境中长期稳定工作(IP67)。其内部应变片经过温度补偿和非线性校正，典型精度达 ±0.25% of full scale，且具备优异的抗偏载与抗侧向力能力——这在导辊安装存在微小偏差的现场尤为关键。我曾在一个高档铜版纸生产线项目中部署多台 PFTL101A (2 kN)，用于监测烘干部纸幅张力。即使在180°C高温辐射环境下，传感器仍保持输出稳定，配合AC 800M的EL3040 AI模块，实现了±1%的张力控制精度，显著提升了纸面平整度与收卷质量。

技术规格

完整型号：3BSE004160R1(ABB订货号) / 产品标识：PFTL101A

额定载荷（Capacity）：2 kN(另有1 kN、5 kN、10 kN等规格)

输出信号：4–20 mA 两线制(回路供电，无需外部电源)

供电电压：10–30 VDC(由接收端AI模块提供)

精度（非线性 + 滞后）：典型 ±0.25% of FS，最大 ±0.5%

工作温度范围：-20°C 至 +85°C(电子部件);传感体可耐更高环境温度

防护等级：IP67(防尘、防短时浸水)

材质：测量体与外壳为不锈钢 AISI 316L

电气连接：4芯 PUR 电缆(标准长度5 m，可定制)，颜色编码符合DIN 47100

安装方式：M6 螺纹孔或底座法兰(依具体机械设计)

认证：CE, RoHS

兼容系统：ABB AC 800M(配合EL3040/DSAI122等AI模块)、PLC、DCS、独立张力控制器

主要特点和优势

3BSE004160R1 PFTL101A 的核心优势在于其 工业级鲁棒性与信号标准化。不同于需要额外变送器的mV/V传感器，它直接输出4–20 mA信号，可长距离传输(>100 m)而不受干扰，且与主流控制系统无缝对接。同时，其低漂移特性确保了长期运行无需频繁标定。

即插即用集成：4–20 mA输出直接接入DCS模拟量卡，无需信号调理器。

高环境适应性：IP67不锈钢结构，耐腐蚀、抗振动，适用于潮湿/粉尘环境。

优异动态性能：响应频率 > 100 Hz，满足高速生产线(>2000 m/min)需求。

安装灵活：紧凑尺寸与标准接口，易于集成到现有机械结构中。

这种将精密传感与工业坚固性结合的设计，使 PFTL101A 成为卷材处理行业的“张力之眼”。

The ABB 3BSE004160R1 PFTL101A is a rugged, high-accuracy force transducer designed for tension measurement in continuous web processing lines. With a 2 kN capacity and 4–20 mA two-wire output, it delivers reliable, interference-free signals directly compatible with DCS and PLC analog input modules. Constructed entirely of stainless steel (AISI 316L) and rated IP67. it withstands harsh industrial environments—from paper mills to wire drawing plants—while maintaining ±0.25% accuracy. Its robust design and standardized interface make it an essential sensor for closed-loop tension control, ensuring consistent product quality and minimizing downtime.

应用领域

3BSE004160R1 PFTL101A 广泛应用于所有涉及卷状材料连续处理的工业场景。在一个锂电池隔膜拉伸线上，客户使用 PFTL101A (2 kN) 监测多段热定型区的薄膜张力。由于隔膜厚度仅12 μm，张力控制必须极其平稳。传感器输出接入AC 800M系统，通过PID调节 dancer roll 气缸压力，成功将张力波动控制在±0.5 N以内，保障了隔膜孔隙率一致性。类似应用还包括：

造纸行业：纸机网部、压榨部、烘干部、施胶机、复卷机的纸幅张力控制

薄膜与塑料：BOPP、PET、PE 薄膜的纵向拉伸(MDO)与收卷张力监测

线缆制造：铜/铝线退火、绞合、挤出、成缆过程中的线材张力反馈

印刷与包装：柔印、凹印、复合机的套准张力管理

纺织与无纺布：经纱上浆、非织造布成网、分切机的恒张力控制

对于正在进行老旧机械改造或新建智能产线的用户，PFTL101A 是实现数字化张力管理的基础感知元件。

集成与配置要点

成功部署 3BSE004160R1 PFTL101A 需注意以下关键点：

首先，机械安装必须保证力沿传感器主轴方向传递，避免侧向力或弯矩，否则将导致测量误差甚至损坏。其次，4–20 mA 回路需由接收端(如EL3040)提供10–30 VDC电源，电缆应使用屏蔽双绞线，并单点接地以抑制噪声。在Control Builder M中，需将AI通道量程设为0–2 kN(对应4–20 mA)，并启用开路检测功能。

此外，首次使用前建议进行现场零点与满量程标定(使用已知砝码或标准测力仪)，以补偿安装应力影响。

对中安装：确保载荷严格轴向，使用球面垫圈或万向接头补偿微小偏差。

电缆防护：运动部位需使用拖链专用电缆，固定端做应力消除。

AI模块匹配：确认DCS/PLC的AI卡支持两线制4–20 mA输入(多数现代模块均支持)。

定期维护：检查电缆绝缘、接头密封及机械固定螺栓是否松动。

这些细节决定了张力测量是否真正“可靠、精准、持久”。

生命周期与采购建议

3BSE004160R1 PFTL101A 目前处于“现役主力 (Active)”状态，是ABB PFTL101系列的标准型号之一，广泛应用于全球工业自动化项目。鉴于其在卷材处理领域的不可替代性，预计将持续供货多年。它既是新产线设备集成的标准选型，也是现有装置传感器更换或扩容的关键备件。

深圳长欣作为ABB自动化与仪器仪表产品的专业服务商，确保所供应的 3BSE004160R1 PFTL101A 均为原厂全新正品，附带出厂校准证书。每支传感器在出库前均经过功能验证：包括零点/满量程输出测试、绝缘电阻检查(>100 MΩ)及外观完整性确认。我们提供12个月质保、详细的安装与接线指南，并可协助进行DCS通道配置，确保您获得的是即装即用、值得信赖的张力感知解决方案。

Shenzhen Changxin understands that precision begins at the sensing edge. For critical transducers like the ABB 3BSE004160R1 PFTL101A, we source exclusively through authorized ABB channels to guarantee calibration traceability and material authenticity. Each unit undergoes visual and electrical inspection to ensure flawless performance in demanding web handling applications. This commitment to measurement integrity, backed by a 12-month warranty and expert application support, ensures our clients’ production lines run smoothly—meter after meter, roll after roll.
