3DB30 编程线：AMSA原装西门子S7-200专用下载线

描述

3DB30 产品概述

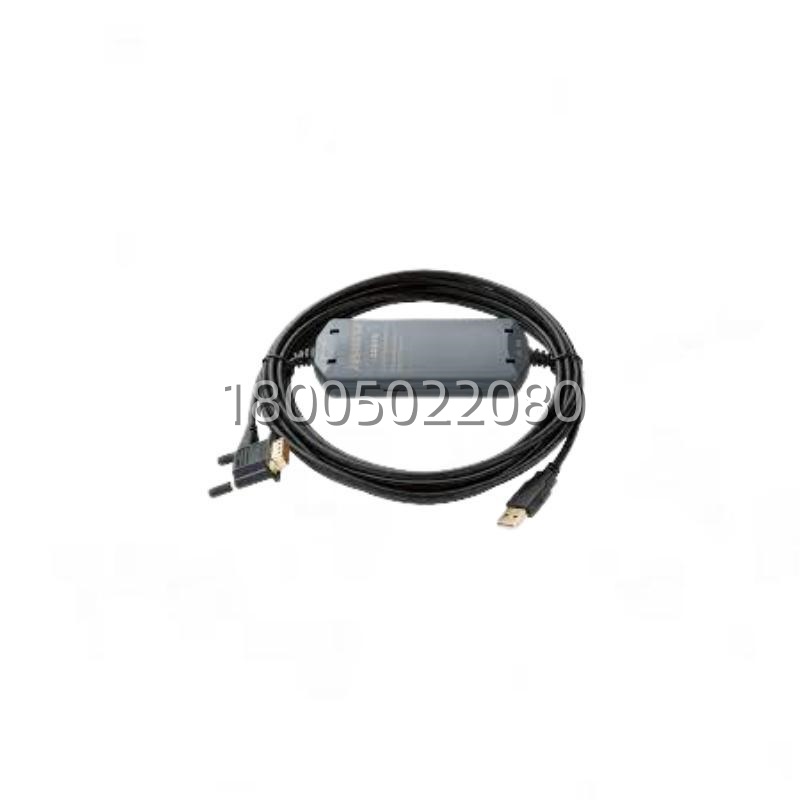

在无数自动化工程师的工具包里，总少不了一根靠谱的S7-200编程线——而 AMSA Motion 3DB30.就是那个被老手们悄悄传颂的“平民神器”。别看它价格亲民，干的可是正经活儿：一头插你笔记本USB口，另一头接S7-200的通信口(比如CPU 224XP的RS485端子)，中间靠一块高性能USB转串芯片+光电隔离电路撑场面。这玩意儿最大的本事，就是让STEP 7-Micro/WIN软件“以为”你接的是原装西门子PC/PPI电缆，实则稳如老狗，还不挑电脑。

AMSA Motion 3DB30 支持全系列S7-200 CPU(221/222/224/226等)，波特率自适应(9.6K–187.5K bps)，上电即用，多数系统免装驱动。更关键的是，它不像某些山寨线那样省掉隔离——2500VDC光电隔离真能扛住现场地电位差、变频器干扰甚至误接24V电源。多少老师傅吃过烧串口的亏?换上 AMSA Motion 3DB30.从此告别“一碰就死”的噩梦。说白了，这根线不炫技，只求一件事：让你在现场，一次连上，一次成功。

3DB30 技术规格

产品型号：3DB30

制造商：AMSA Motion

产品类型：S7-200 PLC USB编程电缆(USB to PPI)

适用PLC型号：Siemens S7-200 系列(CPU 221/222/224/226/226XM 等)

PC端接口：USB Type-A(支持USB 2.0)

PLC端接口：RS485(绿色端子排，匹配S7-200通信口)

通信协议：PPI(Point-to-Point Interface)

波特率支持：9.6 / 19.2 / 187.5 kbps(自动识别)

电气隔离：2500 VDC 光电隔离(信号与电源双隔离)

线缆长度：1.8 米(±0.1 m)

兼容软件：STEP 7-Micro/WIN v4.0 SP9 及以上

工作电压：由USB总线供电(5 VDC)

工作温度：0°C 至 +50°C

认证标准：CE, RoHS

主要特点和优势

AMSA Motion 3DB30 最让人踏实的，是它把“可靠”二字刻进了电路板里。市面上几十块的仿制线，往往省掉隔离芯片，用个电阻分压就敢叫“PPI线”——结果现场一接地环流，电脑串口芯片直接报销。而 AMSA Motion 3DB30 老老实实用高速光耦+DC/DC隔离电源，哪怕PLC侧窜入24V，USB端照样安然无恙。这可不是营销话术，是无数产线抢修夜里的血泪经验。

它还做了智能电平匹配——S7-200的RS485口是半双工，对信号极性敏感。AMSA Motion 3DB30 自动检测A/B线极性，反接也能通信(部分固件版本)，省去你反复调线的麻烦。外壳用阻燃ABS，插拔寿命超5000次，线身加编织网抗拉扯。更别说它在Win10/Win11下基本即插即用，设备管理器里认成“USB Serial Port”，Micro/WIN里选PC/PPI电缆就能扫到PLC。一句话：AMSA Motion 3DB30 不是最贵的，但绝对是“用过就回不去”的那根线。

The AMSA Motion 3DB30 USB programming cable delivers robust, isolated communication for Siemens S7-200 PLCs in real-world industrial environments. Featuring 2500 VDC opto-isolation, automatic PPI protocol detection, and full compatibility with STEP 7-Micro/WIN, it eliminates ground loops, EMI interference, and port damage risks that plague non-isolated alternatives. Engineered with durable connectors and shielded cabling, the 3DB30 ensures reliable program download, online monitoring, and diagnostics—even in electrically noisy settings like packaging lines, HVAC systems, or small machine tools. For engineers who demand “plug-and-go” simplicity without compromising safety, the 3DB30 is the smart choice.

应用领域

AMSA Motion 3DB30 几乎出现在所有使用S7-200的小型自动化场景中。在食品包装机上，它帮工程师快速修改计数逻辑;在楼宇自控柜里，用于调试水泵启停时序;纺织机械、注塑机、空压站、小型水处理装置……只要是S7-200当家的地方，就少不了这根线。尤其适合教学实训、设备维保、OEM厂商售后——因为成本低、可靠性高、兼容性强。很多学校实验室批量采购 AMSA Motion 3DB30.就是因为学生插错线也不会烧电脑。说到底，S7-200虽已逐步退市，但存量巨大，而 AMSA Motion 3DB30 就是守护这些“老兵”的最后一道防线。

相关产品

6ES7 901-3CB30-0XA0：西门子原装 PC/PPI 电缆(USB版)，价格高但官方认证。

3DB31：AMSA升级版，支持更高波特率及S7-200 SMART(需确认固件)。

USB-RS485 Converter (Generic)：通用转换器，需手动配置，稳定性不如 3DB30.

S7-200 CPU 224XP：常用PLC型号，常与 3DB30 搭配调试。

STEP 7-Micro/WIN SP9：官方编程软件，必须配合 3DB30 使用。

PPI Multi-Master Cable：支持多主站通信的特殊线缆，适用于复杂网络。

Isolated RS485 Terminal Block：若需延长通信距离，可搭配使用。
