关键技术规格
| 参数 | 规格值 |
|---|---|

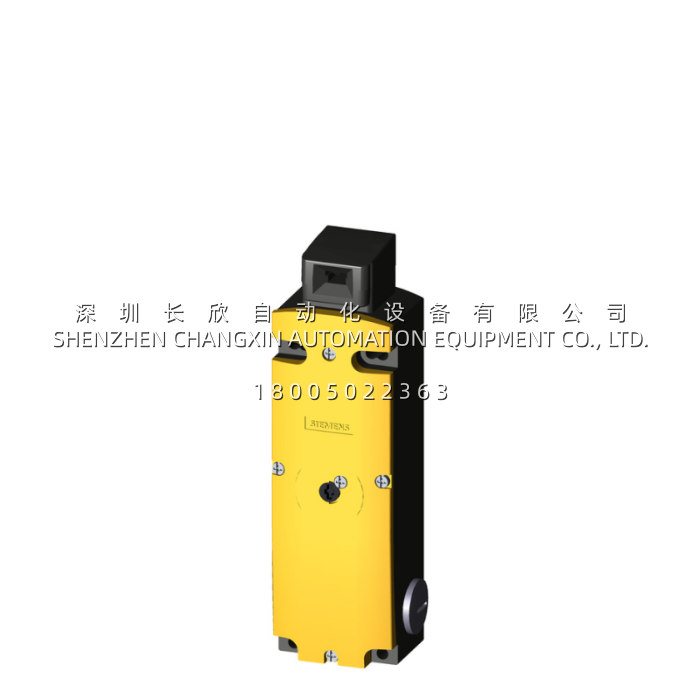

| 产品型号 | 3SF1324-1SD21-1BA1 |
| 品牌 / 产地 | 西门子 / 德国 |
| 产品族 | SIRIUS 3SF13 安全位置开关（带锁扣） |
| 锁扣力 | 1300 N |
| 接近方向 | 5 方向（执行头可从5个面靠近） |
| 外壳材质 | 工程塑料 |
| 防护等级 | IP66 / IP67 |
| 接口 | M12 插头，4 针（Pin1=ASI+, Pin3=ASI-, Pin2/Pin4 未分配） |
| 总线供电 | AS-i 30 V DC（经总线取电） |
| 安全通信 | ASIsafe 集成（AS-i Safety，渠道口径 V3.0） |
| 通道1 | 执行头 1NC（磁线圈 24 V AC/DC，弹簧锁定+前辅助释放） |
| 通道2 | 磁铁 1NC（监视用） |
| 监视配置 | 执行头监视 2NC/1NO，磁铁监视 2NC/1NO |
| 配套执行头 | 3SE5000-0AV01 ~ 0AV07（需另订） |
| 机械寿命 | ≥1.000.000 次操作 |
| 冲击耐受 | 30 g / 11 ms（IEC 60068-2-27） |
| B10d 值 | 1.000.000 次 |
| PFHD（高要求模式） | 2.0%（SN 31920） |
| 安全等级 | PL e（EN ISO 13849-1）/ SIL 3（IEC 62061），渠道口径 |
| 工作温度 | -25 ~ +60 ℃ |
| 存储温度 | -40 ~ +80 ℃ |
| 重复精度 | 0.1 mm |
| 最小操动力 | 30 N |
| 净重 | 0.515 kg |
| 认证 | CE / cULus / EAC / TÜV |
| 产品状态 | SIOS 标注”有效产品，短期可复用”，3SF 段整体偏老，新项目建议看 3SE5 |
产品深度介绍
3SF1324-1SD21-1BA1 是西门子 SIRIUS 3SF13 段的一款带 ASIsafe 电子接口的安全位置开关，”POS SW W ASISAFE ELECTR”就是它的定位——不是纯机械安全开关(那种是 3SE5 机械式)，而是把机械锁扣+双NC触点+ASIsafe 编码发射做在一块板里，锁扣力 1300 N，执行头从 5 个方向都能插，防护门/围栏门/冲压机检修门/机器人安全门这类场景用得最多。双通道设计：通道1是执行头 1NC(磁保持，24 V AC/DC 线圈，弹簧锁定+前辅助释放，停电也能手动辅助脱开)，通道2是磁铁 1NC 做监视;ASIsafe 把这两个通道编码后经 M12 4 针(Pin1/Pin3 走 ASI±)上送到 AS-i 安全主站，单触点粘连或线路短路都能被主站识出并触发安全停机，渠道口径标到 PL e / SIL 3.
这货最容易踩的坑有三个。第一，执行头要另订。3SF1324 本体是”带锁扣的开关侧”，对面那个插进来的执行头(操动头)是 3SE5000-0AV0x 系列，7 种：标准/立装/横装/半径左/万能/半径右/重载，选错安装方向现场对不上孔。如果现柜只是开关侧坏了、执行头还能用，单买 3SF1324 就行;如果整门改造，执行头一起核。第二，供电别画蛇添足。磁线圈标 24 V AC/DC，但 datasheet 写明”无需额外 24 V 电源”——AS-i 总线 30 V 经 M12 取电就能喂磁线圈，很多电气柜里又拉一路 24 V 过去是多余的，但如果你现场的 AS-i 主站是老款(AS-i V2.x 非 Safety)供电能力不够，就得外供，这点提前核主站型号。第三，3SF 段整体偏老，SIOS 生命周期标”有效产品，短期可复用”，新项目西门子在推 3SE5 机械安全开关 + 外挂 AS-i 安全从站的模式，老线 MRO 继续用 3SF1324 没问题，新spec 建议改 3SE5 + 安全从站，替换前核 BOM。
