关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品系列 | SIMATIC 505 | 西门子经典中小型PLC系列 |
| 模块型号 | 505-4732 | 西门子标准部件号 |
| 模块功能 | 数字量输出 (DO) | 开关量控制信号输出 |
| 输出点数 | 32 点 | 总输出通道数 |
| 输出类型 | 继电器触点 (干触点) | 机械继电器，交流直流均可切换 |
| 每组点数 | 8 点一组，共4组 | 分组隔离，具体分组方式需查手册 |
| 负载电压范围 | 5-120V AC / 5-125V DC | 继电器触点允许的开关电压 |
| 每点额定电流 | 2.0 A @ 30°C | 单个触点最大阻性负载电流 |
| 公共端最大电流 | 需以手册为准 | 每组公共端有总电流限制 |
| 触点寿命 | 机械: >10^7 次；电气: >10^5 次 (额定负载) | 典型继电器寿命 |
| 内部功耗 | 典型 5W | 模块自身消耗的背板5V电源 |
| 连接方式 | 可插拔螺丝端子排 | 便于接线和维护 |
| 状态指示 | 每点 LED 指示灯 | 指示输出通道的导通状态 |
产品深度介绍 | Product Introduction

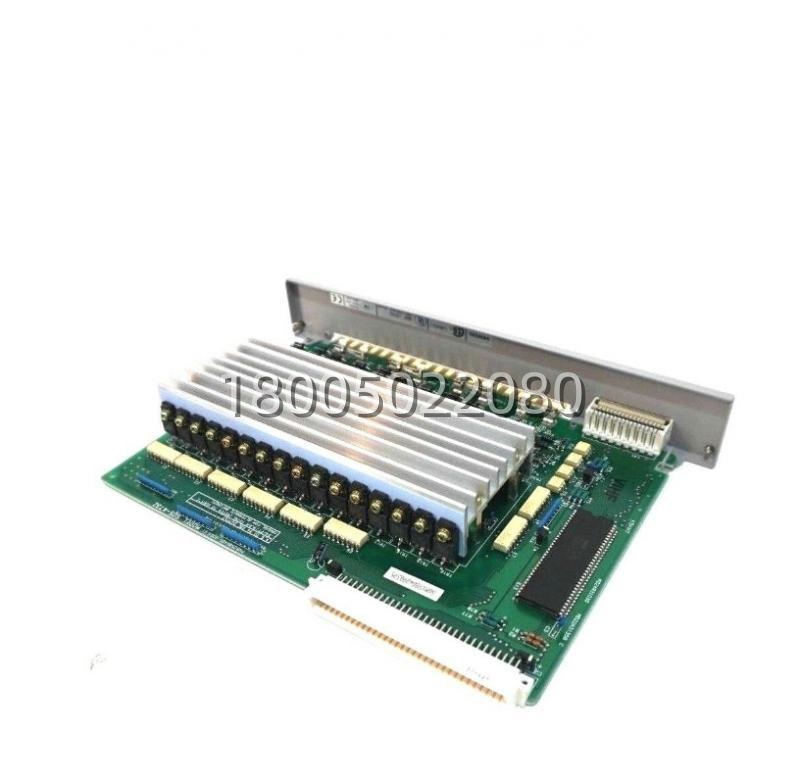

西门子 505-4732 是 SIMATIC 505 可编程控制器系统的一款数字量输出模块。该模块提供 32 个继电器输出点，能够直接驱动接触器、指示灯、中间继电器等现场设备，是构建 505 系列 PLC 控制系统执行层的标准 I/O 部件。它通过专用的背板总线与 CPU 模块通讯，广泛应用于上世纪末至本世纪初的各类自动化设备中。
该模块的核心价值在于其通用性和高负载能力。继电器输出类型使其能够灵活切换交流或直流负载，无需考虑极性，且具有一定的电气隔离效果。对于目前仍在运行的 SIMATIC 505 老系统，此模块是至关重要的维护和备件更换对象。其设计成熟，可靠性高，但需要注意的是，由于该系列已停产多年，备件供应紧张。在维修替换时，需确认背板兼容性和地址开关设置，以保障系统正常运行。
