关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | Siemens 505-4916A |
| 所属系列 | SIMATIC 505 I/O 系统 |
| 输出点数 | 16 点 继电器输出 (形式C， 干接点) |
| 触点类型 | 单刀双掷 (SPDT) |
| 触点容量 (阻性负载) | 2 A @ 30 V DC 或 120 V AC |
| 1 A @ 240 V AC | |
| 开关电压最大值 | 250 V AC / 150 V DC |
| 电气寿命 | 约 100,000 次操作 (额定负载下) |
| 隔离电压 | 1500 V AC (通道对背板总线) |
| 输出响应时间 | 闭合: ≤ 10 ms |
| 断开: ≤ 8 ms | |
| 内部功耗 (5V DC) | 约 200 mA (从背板总线) |
| 指示灯 | 每通道1个LED (绿色， 指示输出状态) |
| 接线方式 | 可插拔螺钉端子排 |
| 工作温度 | 0 °C 至 +60 °C |
产品深度介绍

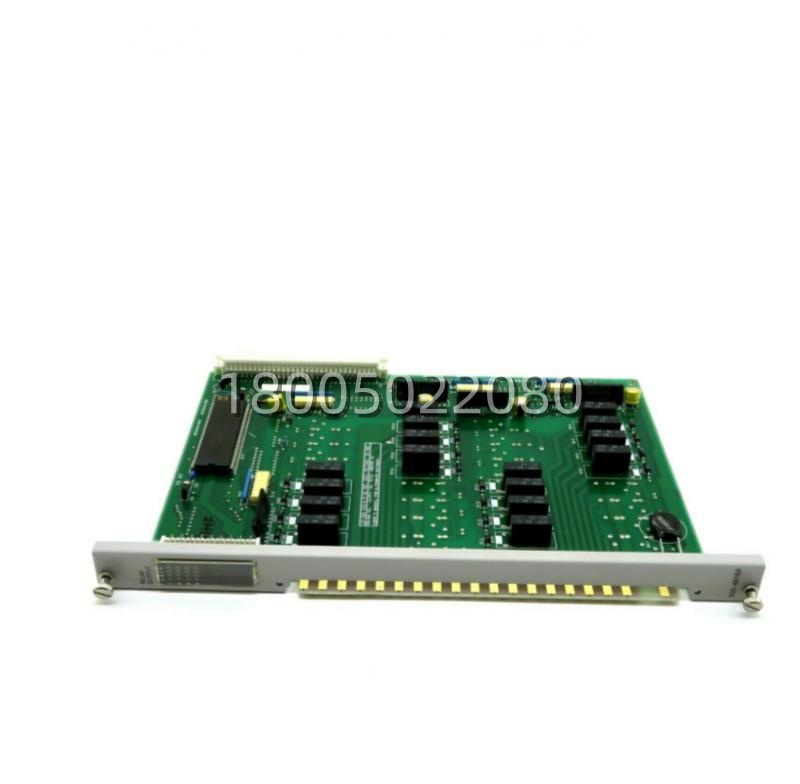

Siemens 505-4916A 是西门子经典SIMATIC 505 PLC系统的一款标准继电器输出模块。它提供16个独立的继电器输出通道，每个通道均为形式C（单刀双掷）干接点。这种设计使其具备出色的负载适应性，能直接控制交流或直流的小功率负载，如接触器线圈、指示灯、小型电磁阀等，无需外加中间继电器，简化了柜内布线。
该模块的核心价值在于为仍在服役的大量SIMATIC 505系统提供了稳定可靠的输出扩展能力。其干接点输出隔离性能好，抗干扰能力强，特别适用于存在电磁干扰的工业环境。作为停产系列的备件，全新原装的505-4916A模块是维持老旧生产线稳定运行、降低因备件短缺导致停产风险的关键物料。在系统改造或维护时，需确保与现有505机架和电源模块的兼容性。
