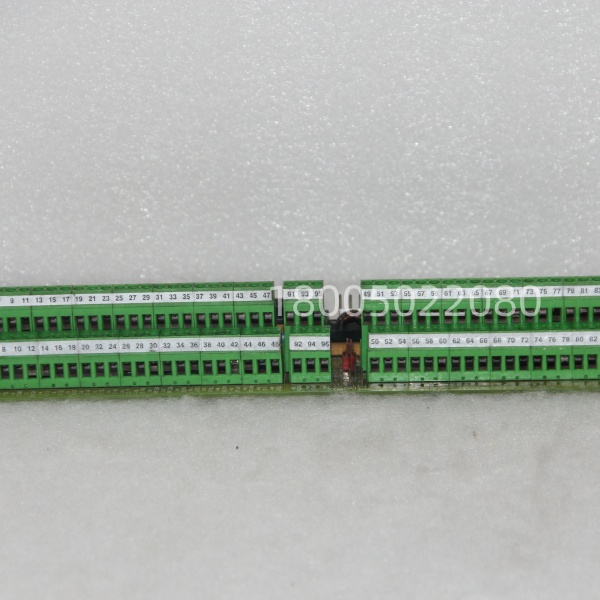

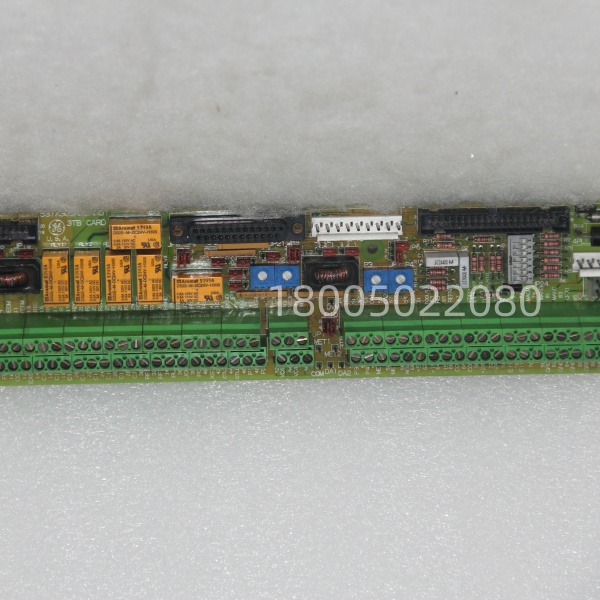

531X306APG1 驱动器控制卡——GE AC2000变频器核心主板

描述

GE 531X306APG1 产品概述

在GE(现属Emerson)经典的AC2000系列高性能交流驱动系统中，GE 531X306APG1 扮演着无可替代的角色——它是一块高度集成的四轴驱动控制板，堪称整个变频器的“大脑”。别看它只是一块PCB，里面却塞进了完整的矢量控制算法、高速电流环调节器、四路独立编码器接口，以及关键的PWM(脉宽调制)信号发生器。GE 531X306APG1 能同时管理四台电机的转矩、速度和位置，特别适合需要多轴协同的严苛工况，比如热连轧机的精轧机组、港口岸桥的起升与小车联动。

更厉害的是，它支持四象限运行(Four-Quadrant Operation)，意味着电机既能正反转，又能发电回馈电网——这对频繁启停、大惯量负载的设备来说，节能又安全。板上还集成了光纤通信接口，可与其他驱动单元高速同步，实现微秒级协调。说白了，GE 531X306APG1 不只是执行命令，它是在实时“思考”如何最优地驱动电机，让整个传动系统既猛又稳。

GE 531X306APG1 技术规格

产品型号：531X306APG1

制造商：GE Industrial Systems(现属Emerson)

产品类型：四轴交流驱动控制板(用于AC2000/AC2000i变频器)

适用平台：GE AC2000. AC2000i 系列变频器

控制轴数：4轴独立矢量控制

编码器输入：4通道，支持增量式编码器，最高频率 1 MHz

电流环带宽：典型值 > 1 kHz

PWM载波频率：2–16 kHz(可配置)

内部电源需求：+5 VDC ±5%(逻辑)，+15 VDC(模拟电路)

通信接口：光纤(用于多驱动同步)、RS-232(调试)

安装方式：插接于AC2000功率柜背板

工作温度：0°C 至 +55°C

防护等级：IP00(仅限安装于封闭驱动柜内)

主要特点和优势

GE 531X306APG1 的核心优势，在于它把“多轴协同”和“高动态响应”做到了极致。四路独立编码器接口，每一路都能处理高达1 MHz的脉冲信号，这意味着哪怕电机转速飙到几千转，位置反馈依然精准无丢步。电流环采用高速DSP实现，带宽超1 kHz，确保转矩响应快如闪电——轧机咬钢瞬间的冲击，它都能稳稳压住。

这板子还内置了完善的保护机制：过流、过压、欠压、过热、编码器断线……一旦异常，毫秒级封锁PWM输出，保住功率器件。而且通过光纤接口，多个 GE 531X306APG1 单元能实现纳秒级同步，像造纸机的多烘缸传动、连铸拉矫机这种对张力一致性要求极高的场合，全靠它撑场面。更别说它和GE的PowerConnect软件深度集成，参数整定、故障录波、性能分析一气呵成。说到底，GE 531X306APG1 是那种你敢把它用在“生死一线”的产线上，因为它从不掉链子。

The GE 531X306APG1 is the intelligent core of the AC2000 high-performance drive system, engineered for demanding multi-axis applications in metals, mining, and material handling. Featuring four independent vector control channels, ultra-fast current loops (>1 kHz bandwidth), and 1 MHz encoder interfaces, it delivers exceptional dynamic response and precision. Integrated fiber-optic synchronization enables microsecond-level coordination across multiple drives, while comprehensive protection logic ensures system safety under fault conditions. Designed for harsh industrial environments and backed by decades of field-proven reliability, the 531X306APG1 remains a benchmark in industrial motion control.

应用领域

GE 531X306APG1 主要活跃在那些“力气大、精度高、节奏快”的重工业现场。在钢铁厂，它是热轧精轧机、冷轧可逆轧机的标配，四轴同步控制确保带钢厚度均匀;在矿山，矿井提升机的主副卷扬靠它实现零速满转矩启动和能量回馈;港口大型岸桥、龙门吊的起升、小车、大车三机构协调，也离不开 GE 531X306APG1 的多轴联动能力。此外，造纸机械的多烘缸张力控制、水泥窑主传动、大型风机水泵的变频改造，只要用到GE AC2000平台，GE 531X306APG1 几乎就是性能天花板的代名词。它不玩虚的，专治各种“带不动、跟不上、停不准”。
